バルブ試験機 (Valve Tester)

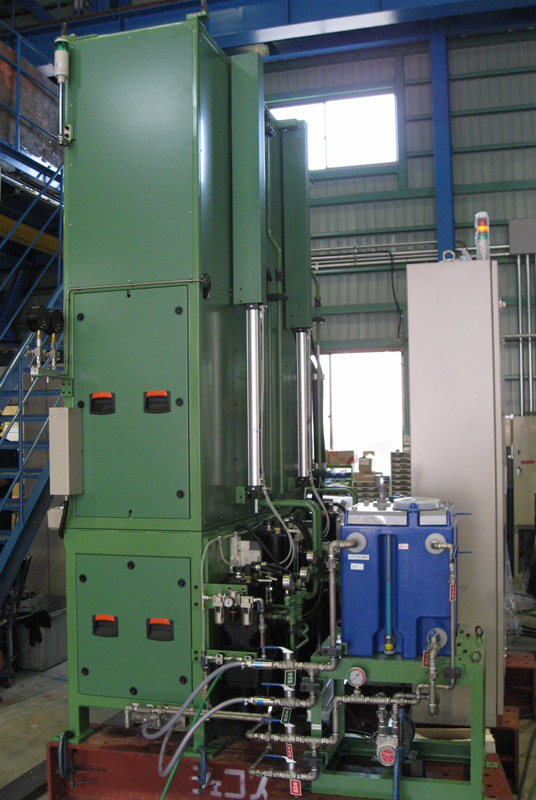

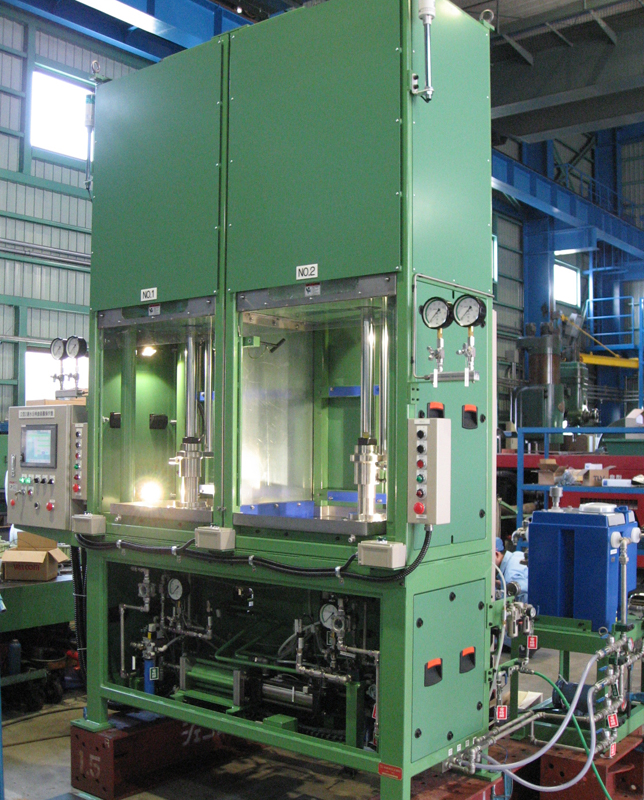

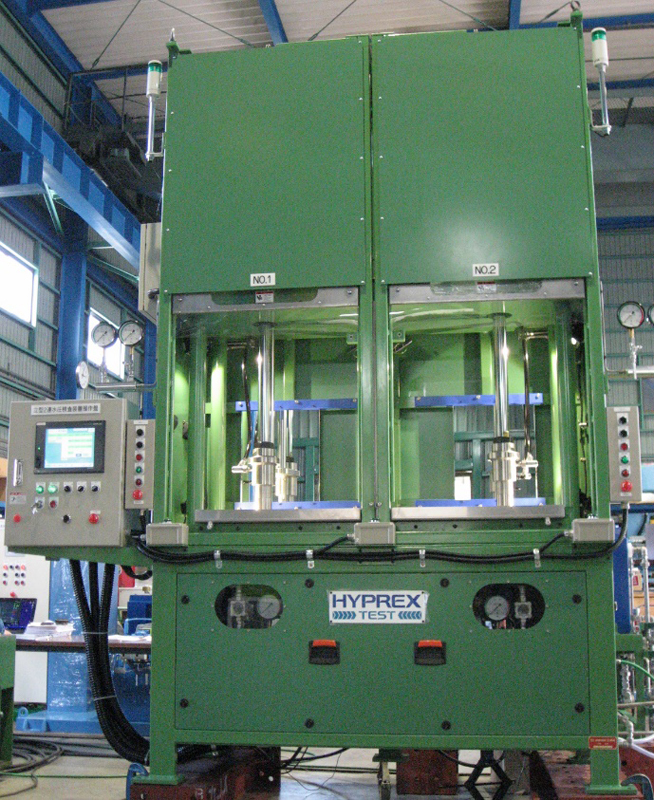

竪型2 連式バルブ水圧試験装置

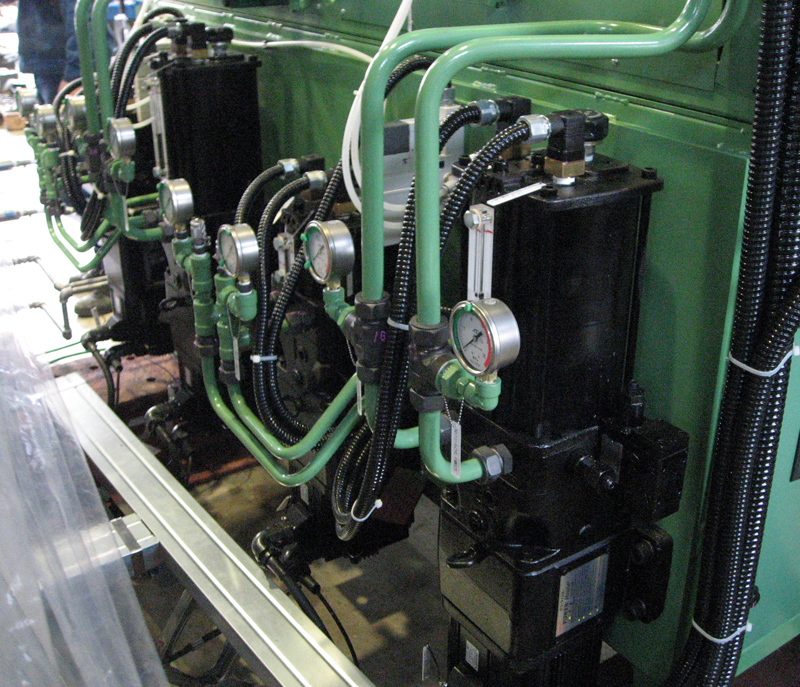

■油圧ユニットは、サーボポンプ採用により省エネ及び低騒音、高精度、コンパクト化の装置となっています。
■耐圧試験は、2ステーション同時及び1ステーションのみの選択により耐圧試験が可能。
■耐圧試験中の内圧を検出してフィードバック制御によりバルブに無理な負荷を与えず試験が可能です。
装置主仕様
| 試験種類 | 耐圧試験 |
|
|---|---|---|
| ワーク | 種類 | スチームトラップ 減圧弁 セパレーター 流体制御機器 |
| 口径寸法 | 8A ～ 50A |
|
| 試験圧力 | 試 験 圧精 度 | 1.5 ～ 25Mpa 試験圧力+5％以内 |
| シール力量 | 最 大 | 100 KN × 2連 = 200 KN |
| 制御方式 | サーボバルブによる内圧制御 内圧とシール力量のバランス制御 |
|
| 油圧ユニット | 圧 力電 動 機 | 14Mpa 3．0KW |
本装置は、スチームトラップ・減圧弁・セパレート等の流体制御機器の耐圧試験を目的にしたバルブ耐圧試験装置です。
