バルブ試験機 (Valve Tester)

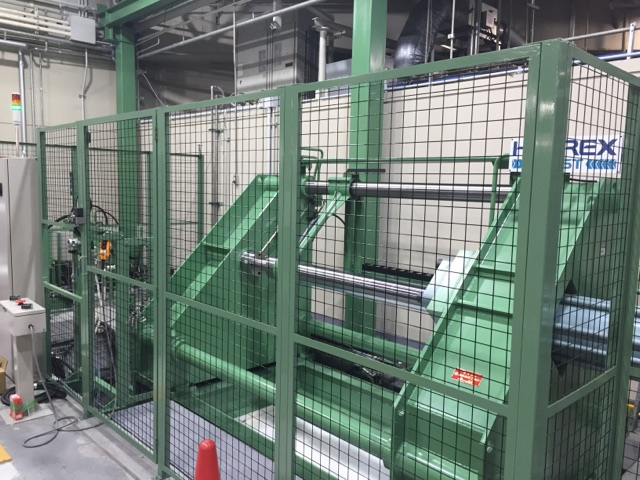

２００A バルブ試験装置 (傾倒機能付)
本装置は仕切弁、玉形弁を水圧にて耐圧試験を行う装置です。
■試験水圧をモニタリングし、各設定圧に対し加圧精度が０～+５%以内に制御を行います。
■耐圧試験中の内圧をモニタリングして、フィードバツク制御によりワーククランプ力量を制御する事でワークの損傷が防げれます。

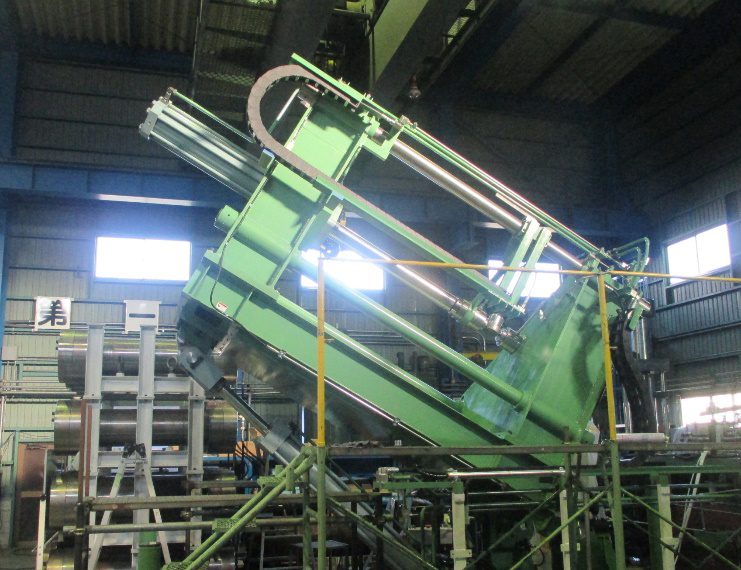

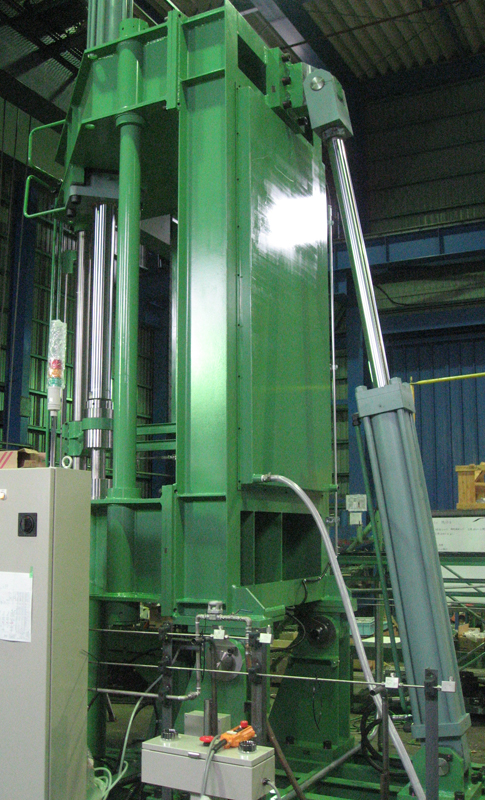

■傾倒装置により、バルブを任意の位置に傾ける事でエアー抜きを容易にできます。

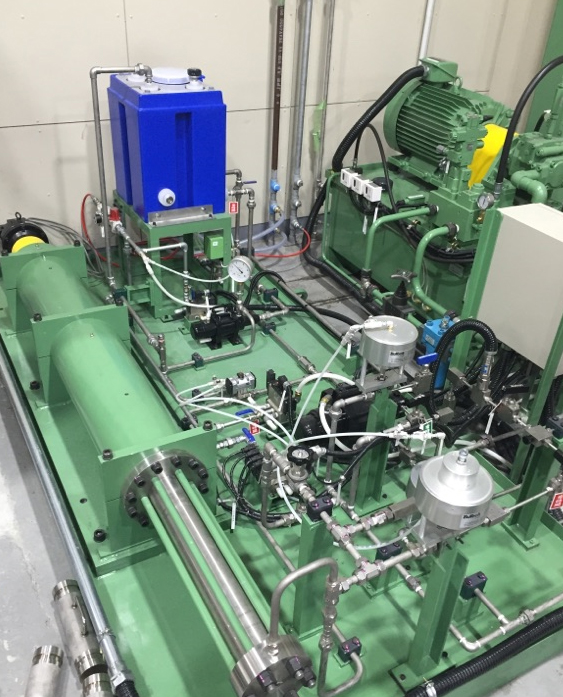

■圧力制御は、ACサーボ制御を行う事で任意の圧力カーブを設定でき、様々に試験に対応できます。
■水圧テスト時の上限値の設定及び異常昇圧時は、安全対策として減圧回路が作動する構成となっています。
■シールシリンダー締め付け力量は、タッチパネル上で任意に設定可能です。
■ワーク内の残圧を確認して、残圧が有る場合は次工程動作を中止する残圧監視を行います。
■装置主仕様
| シール力量 | 最大 | 800 KN |
|---|---|---|
| デーライト | 1500 mm |
|
| ストーロク | 1400 mm |
|
| 傾倒角度 | 最大 | 90゜ |
| 油圧装置 | 最大圧力 | 20.6Mpa |
| 吐出量 | 50 Ｌ/ｍｉｎ |
|
| 電動機 | 22 ｋｗ × 6P × AC200V |
|
| 増圧機 | 制 御 | ACサーボ制御 |
| 圧 力 | Max.35MPa ～ Min.3.5MPa |
|
| 超高圧 | 制 御 | エアーハイドロ方式 |
| 圧 力 | Max.150 MPa |
|
対象ワーク
| ワーク | 種類 | 玉形弁 ・ 仕切弁 |
|---|---|---|
| 口径寸法 | 15A ～ 200A |
|
| 容 量 | 0.5L ～ 100L |
|
| 試験圧力 | 最大 | 150 Mpa |
| 圧力精度 | 0 ～ +5％ 以内 |
|
| 保持時間 | Max.90min (フィードバック制御時) |
