バルブ試験機 (Valve Tester)

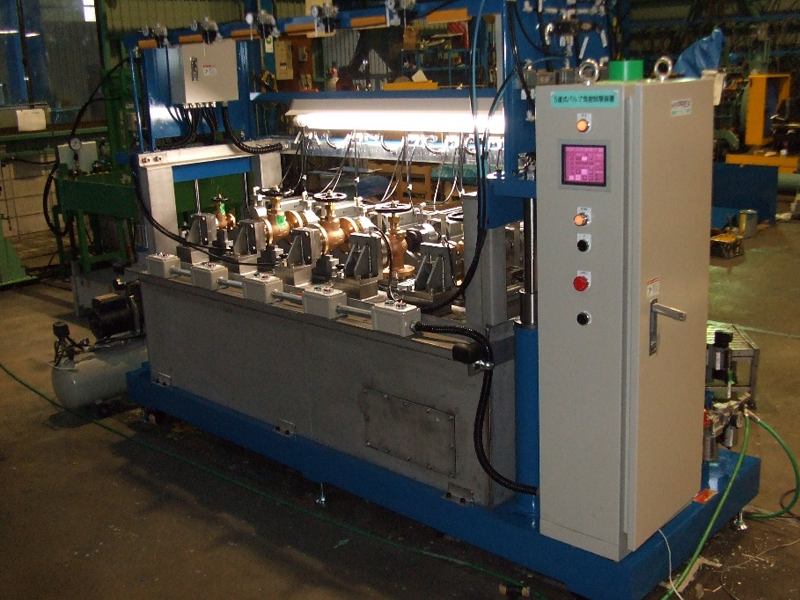

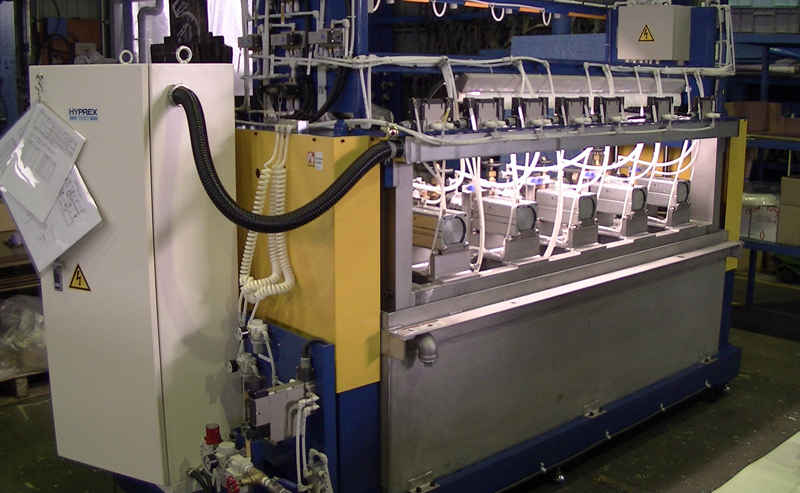

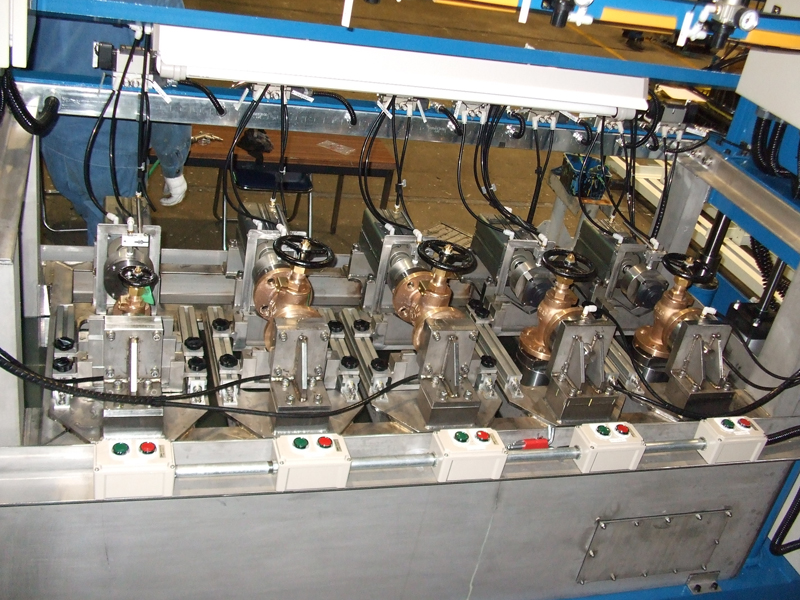

エアー５連式バルブ気密試験装置
■試験水圧をモニタリングし、各設定圧に対し加圧精度が０～+５%以内に制御を行います。
■耐圧試験中の内圧をフィードバック制御によりワーククランプ力量を制御する事でワークの損傷が防げられます。
■傾倒装置により、バルブを任意の位置に傾ける事でエアー抜きを容易にできます。
■圧力制御は、ACサーボ制御を行う事で任意の圧力カーブを設定でき、様々に試験に対応できます。
■水圧テスト時の上限値の設定及び異常昇圧時は、安全対策として減圧回路が作動する構成となっています。
■シールシリンダー締め付け力量は、タッチパネル上で任意に設定可能です。
■ワーク内の残圧を確認して、残圧が有る場合は次工程動作を中止する残圧監視を行います。
装置主仕様

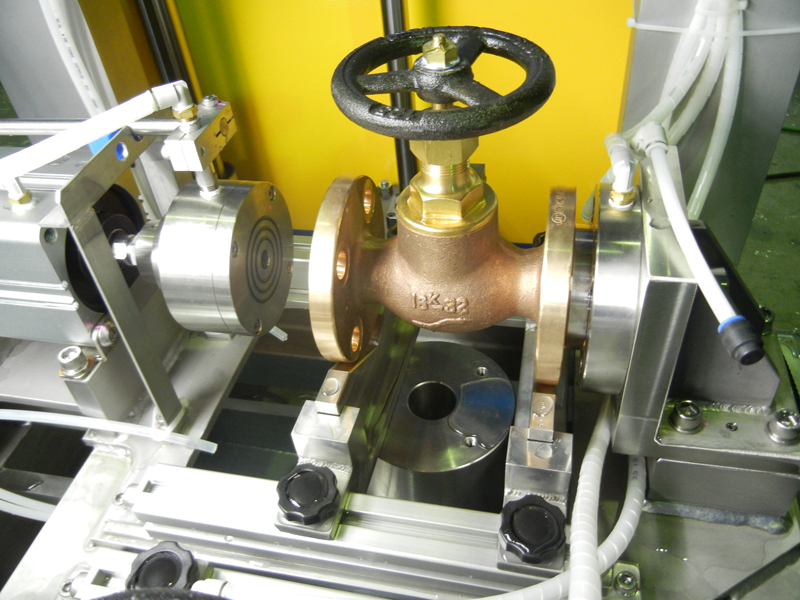

| ワーク | 種類 | 玉形弁 ・ 玉形逆止弁 |
|---|---|---|

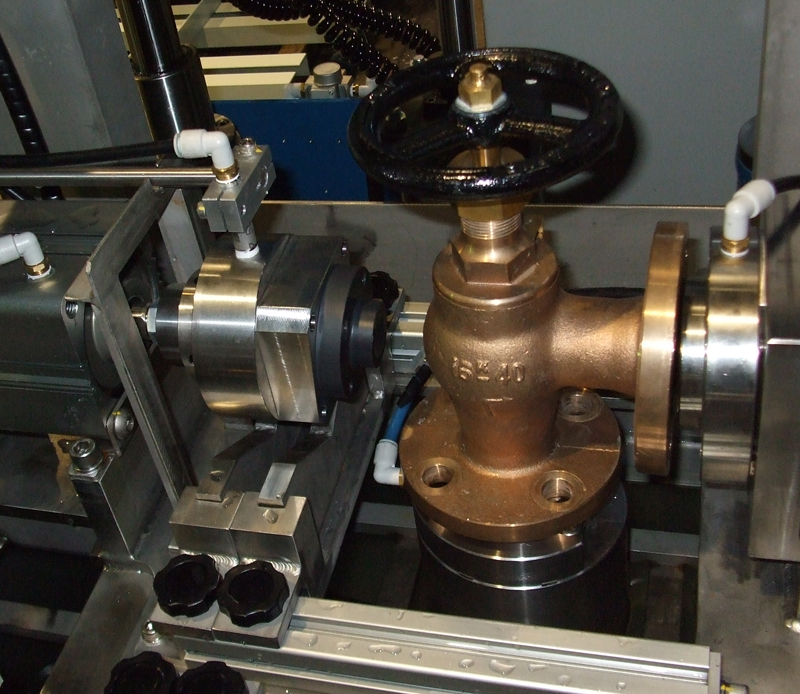

アングル弁 ・ アングル逆止弁 |
||
| 口径寸法 | 15A ～ 40A |
|
| 試験圧力 | 試 験 圧 | 0.6 Mpa (最大0.9 Mpa) |
| 保持時間 | 15sec 以上 |
|
| 試験種類 | 耐圧 | ボティー耐圧 |
| 洩れ | 弁座／シート 洩れ検査 |
|
| シール力量 | 玉形 | 3925 N |
| アングル | 2355 N |
|
| 試験ベース昇降ストローク | 500 mm |
|
| 水槽寸法 | 2060B ×820W ×600H |
|
水槽照明 2000ルクス |
||
本装置は、玉形弁・アングル弁の青銅製バルブの気密性を検査する装置です。
検査は、規格により定められたエアー圧を加えて水槽内に水没させて気密試験を行います。
