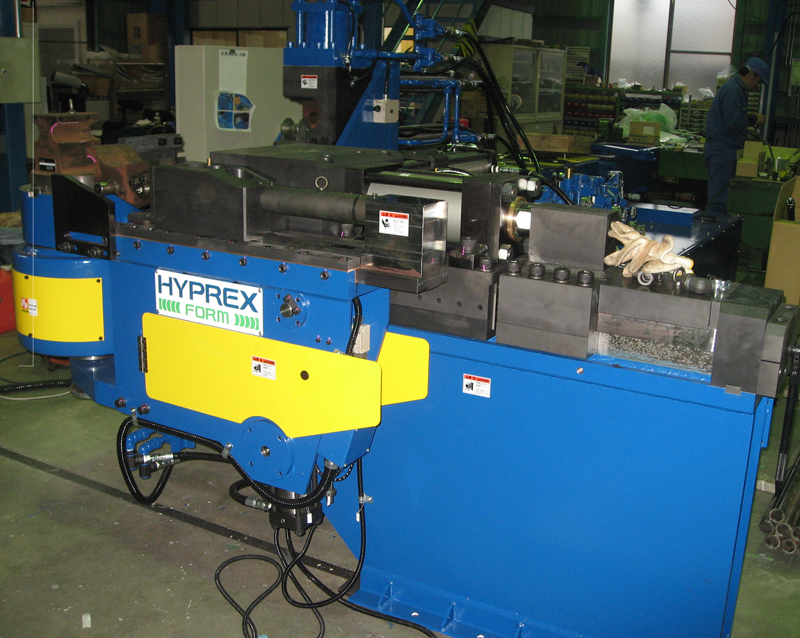

ボイラーチューブ用 YPB-503S特殊ベンダー
装置主仕様
| 項目(Item) | 仕様 (Specifications) | ||
|---|---|---|---|
| 能力 Capacity |
管外径 | Tube O．D |
φ31.8 t ～ φ63mm |
| 肉厚 | Thickness |
t2.5 ～ t12.7 mm |
|
| 管長さ | Length |
Min.6.000 mm, |
|
| 材質 | Material |
ＳＧＰ，ＳＴＰＧ |
|
| 曲げ能力 | Bending Capacity |
Max. 63mm O.D. x t12.7 x 1DR |
|
| 曲げ半径 | Bending radius |
32mm ～ 250mm |
|
| ﾊﾞｯｸﾌﾞｰｽﾀｰ力量 | Boost force |
210KN |
|
| 曲げ段数 | Bending step |
Max. 10 段 |
|
| 速度 Speed |
曲げ速度 | Bending speed |
Max. 10sec／180゜ |
| 曲げ戻り | Returm speed |
Max. 6sec／180゜ |
|
| 精度 Accuracy |
曲げ精度 | Bending |
+/- 0.1 ° |
本機は、ロータリードロー方式による全油圧式のパイプベンダーで、冷間にて小半径曲げを行なう為に管クランプブースター、サイドブースター装置が搭載されています。

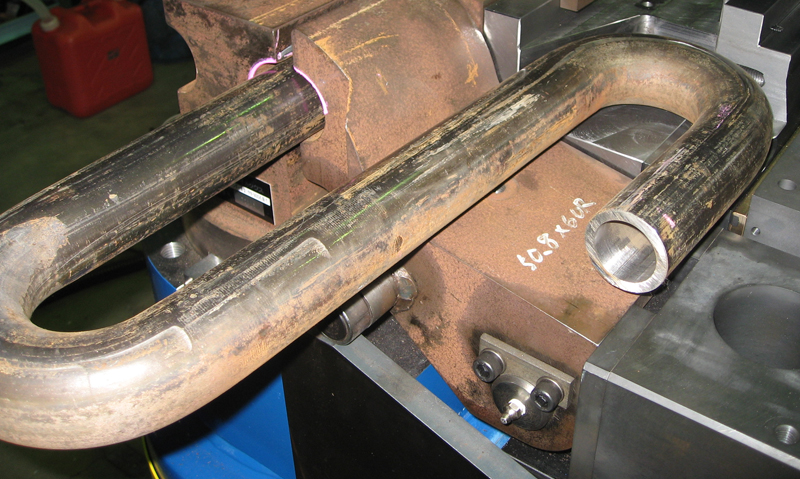

また、型押しシリンダーの搭載により分割金型方式が可能となり、Uベンド後のチューブの取出しが容易です。
