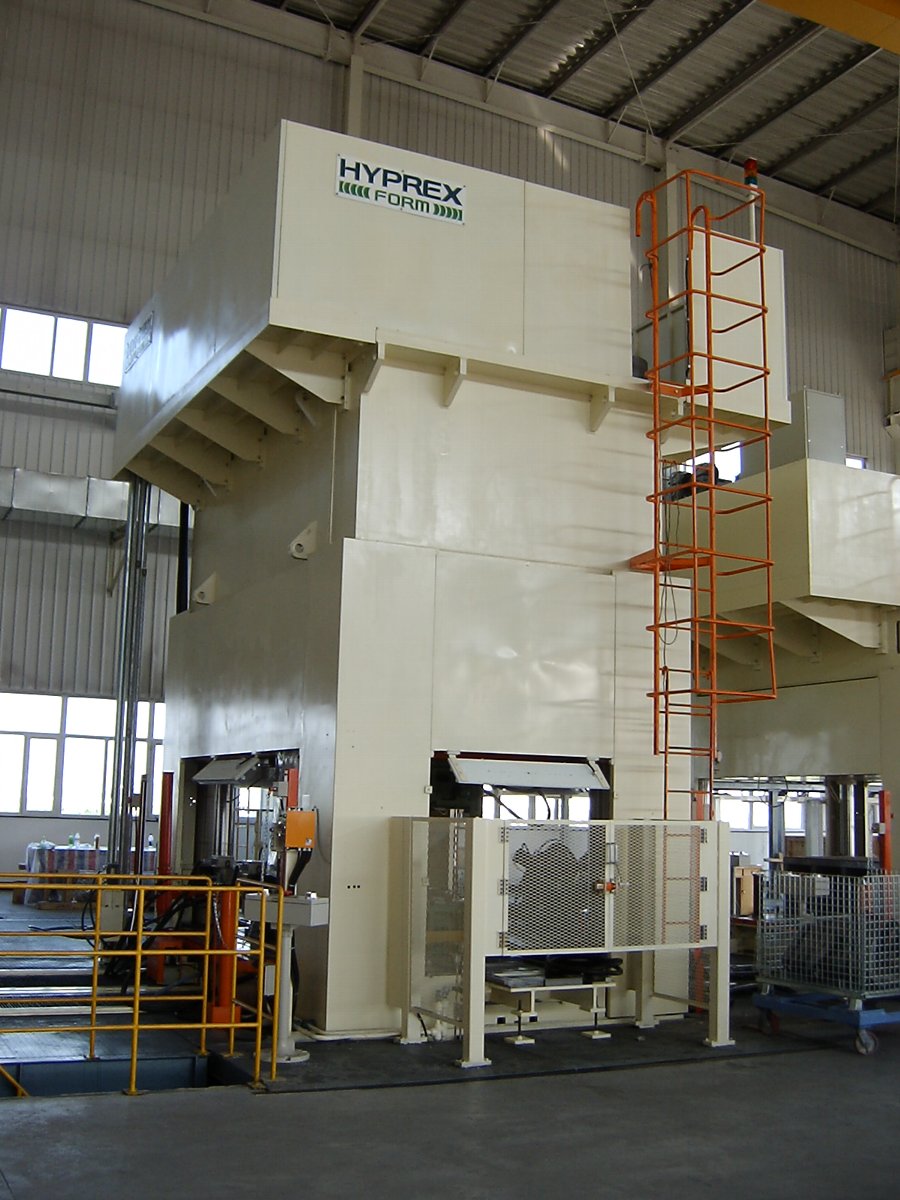

ハイドロフォーミングマシン ＨFP-3500-200

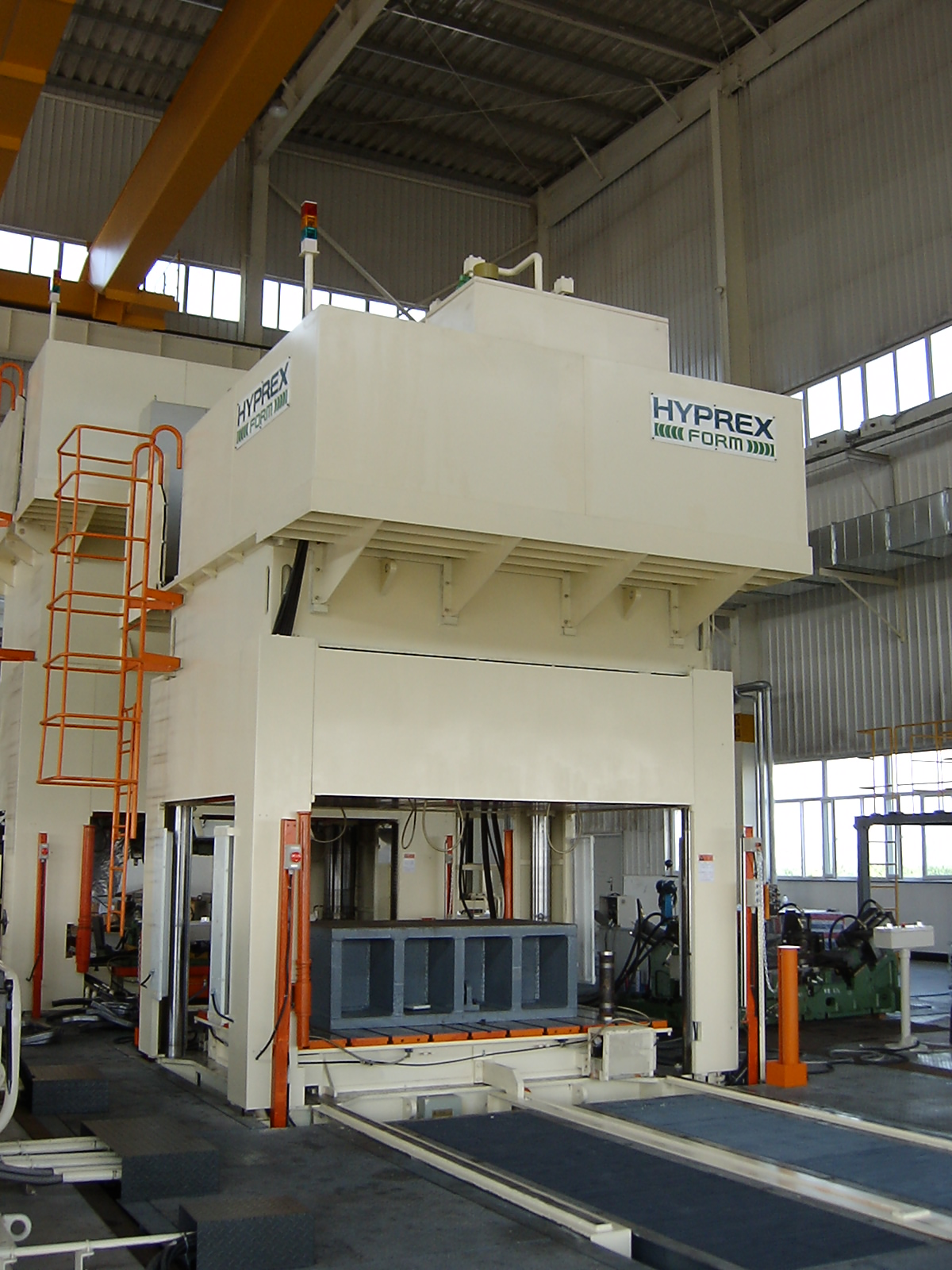

プリフォームマシン HPFP200-5
ＣＮＣ制御により、軸押し力・成形内圧・型押し位置の複数同時制御
成形内圧・軸押し位置・型締位置の設定値に対する実行値が0．1秒毎にスキャニングしてグラフィック表示します
カウンターパット、ピアシング機能を備えた回路構成
ムービングボルスター採用により金型の交換が容易
オートカプラー機能採用により、金型交換時の油圧ゴムホース等の脱着が容易です
シールポンチと軸押しシリンダーの接続が落し込み構造（特許）により、ボルト止めが不要で交換が容易
シールポンチがフローティング構造（特許）の為、芯出しが容易に行なえ成形金型を傷める事が有りません
装置主仕様
■HFP3500-200型 主仕様
| 構造 | 4本柱 |
|---|---|
| 型締力 | 35000KN |
| デーライト | 1.600mm |
| 昇降ストローク | 1.100mm |
| テーブル寸法 | 2500×2600 mm |
| 成形水圧力 | Max.300Mpa |
| 軸押し力量 | Max.2100KN |
| 水圧発生装置 | 単層コンバータ方式 |
| 吐出量 | ５Ｌ/st |
| 増圧比 | 1:15 |
■HＰFP200-5型 主仕様
| 構造 | 4本柱 |
|---|---|
| 型締力 | 2000KN |
| デーライト | 1.600mm |
| 昇降ストローク | 1.100mm |
| テーブル寸法 | 3000×2000 mm |
| 軸押し力量 | Max.500KN |
| 制御軸 | 6軸 |
装置写真＆成形サンプル

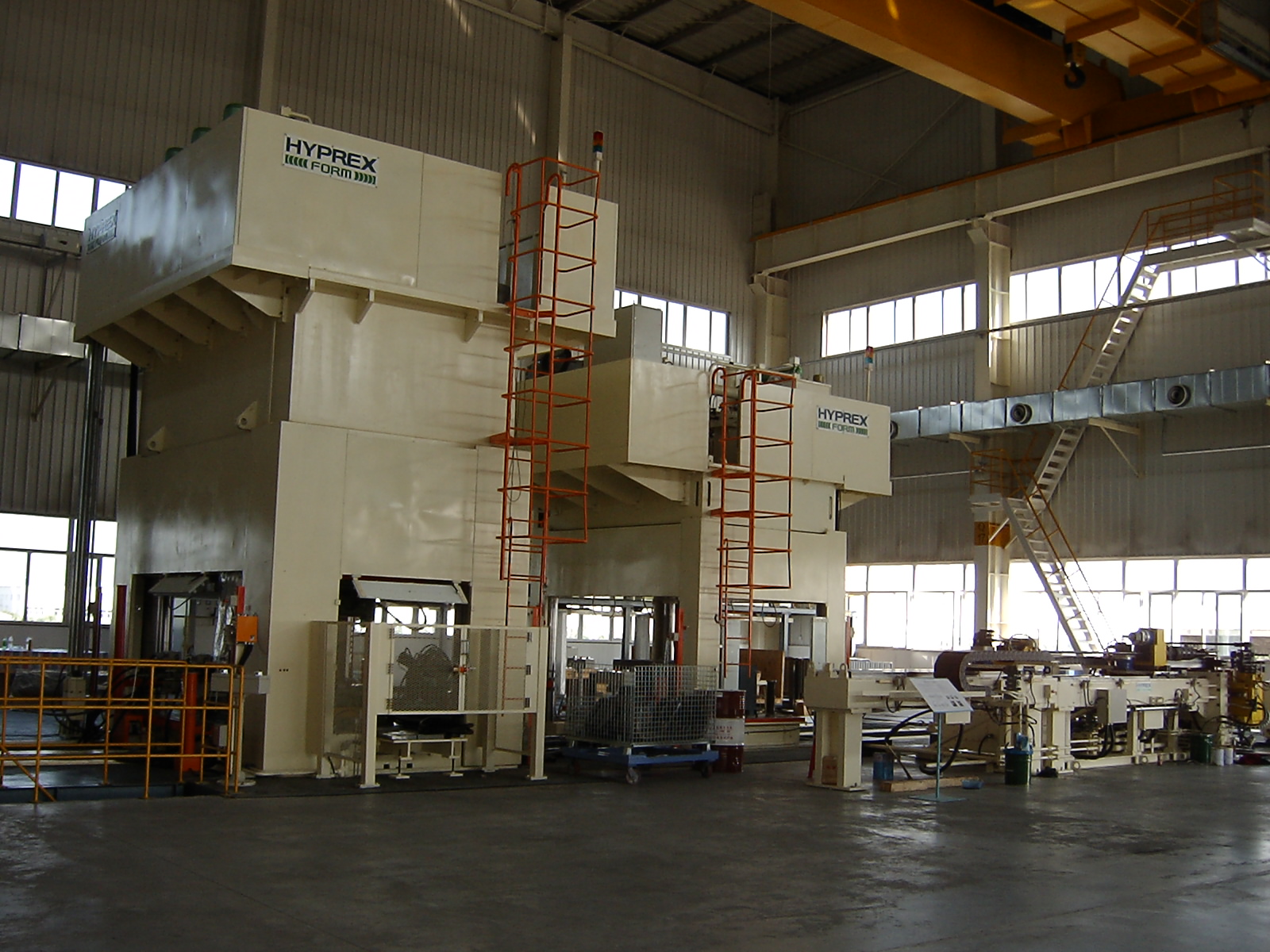

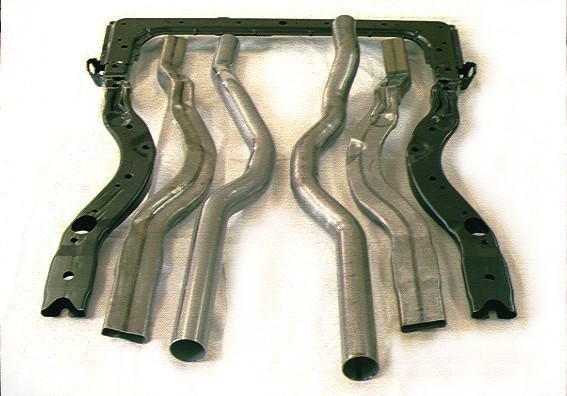

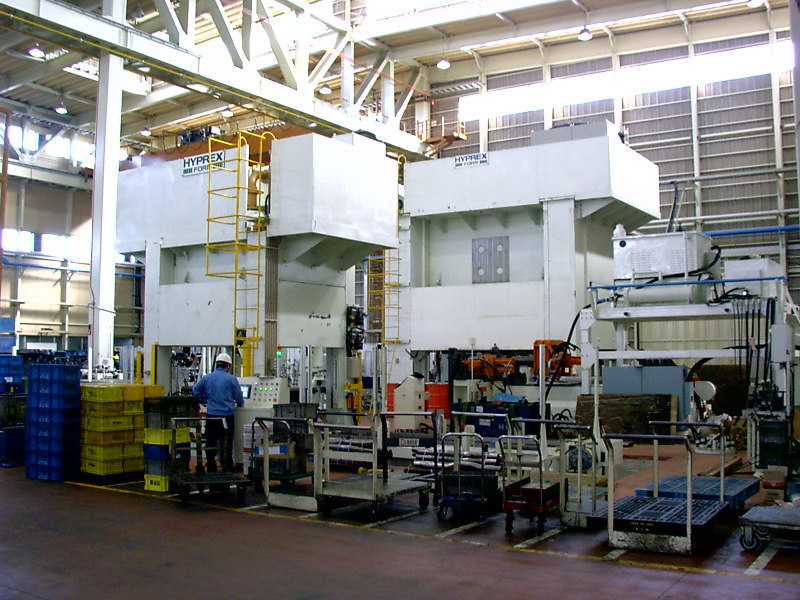

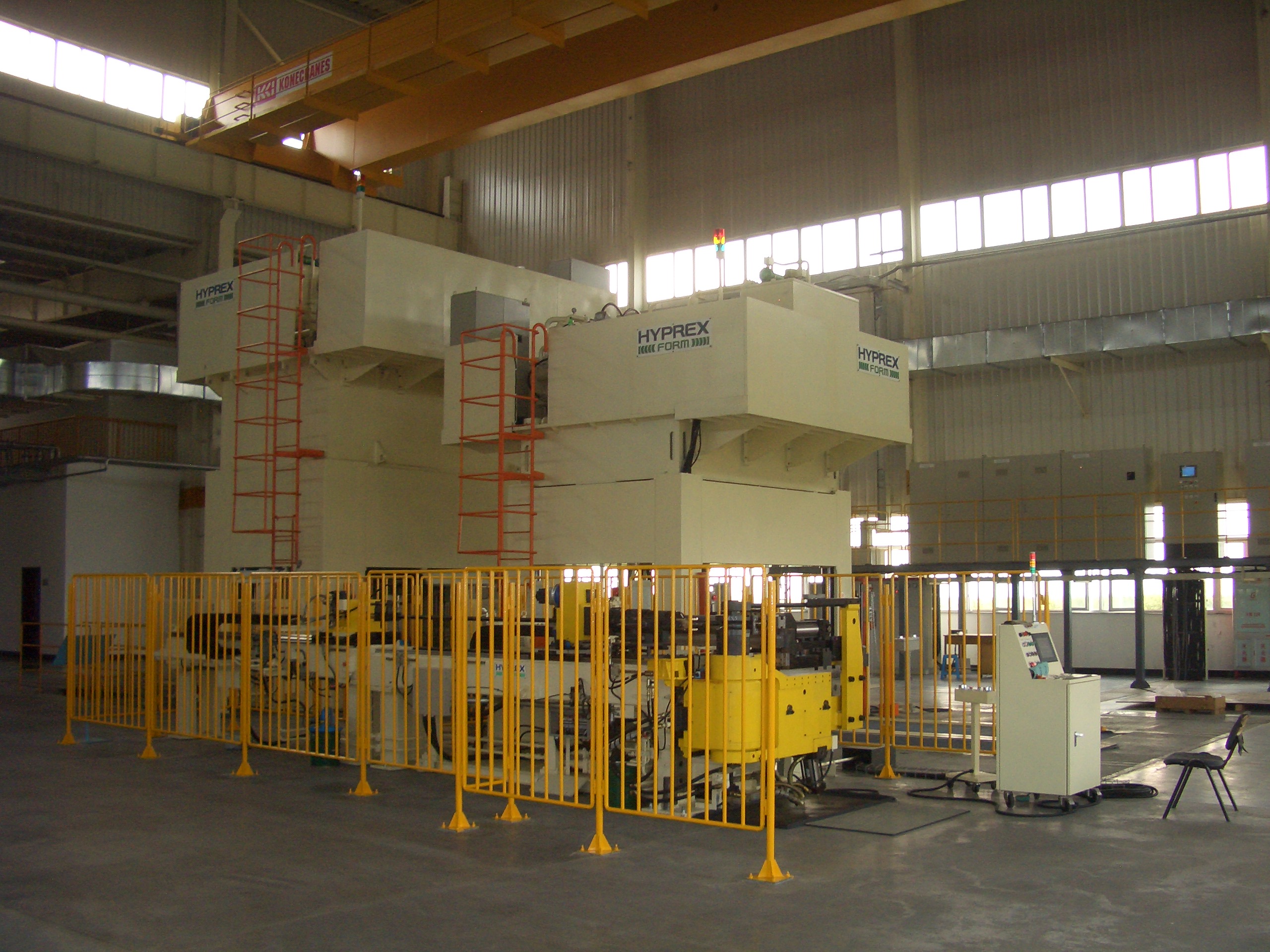

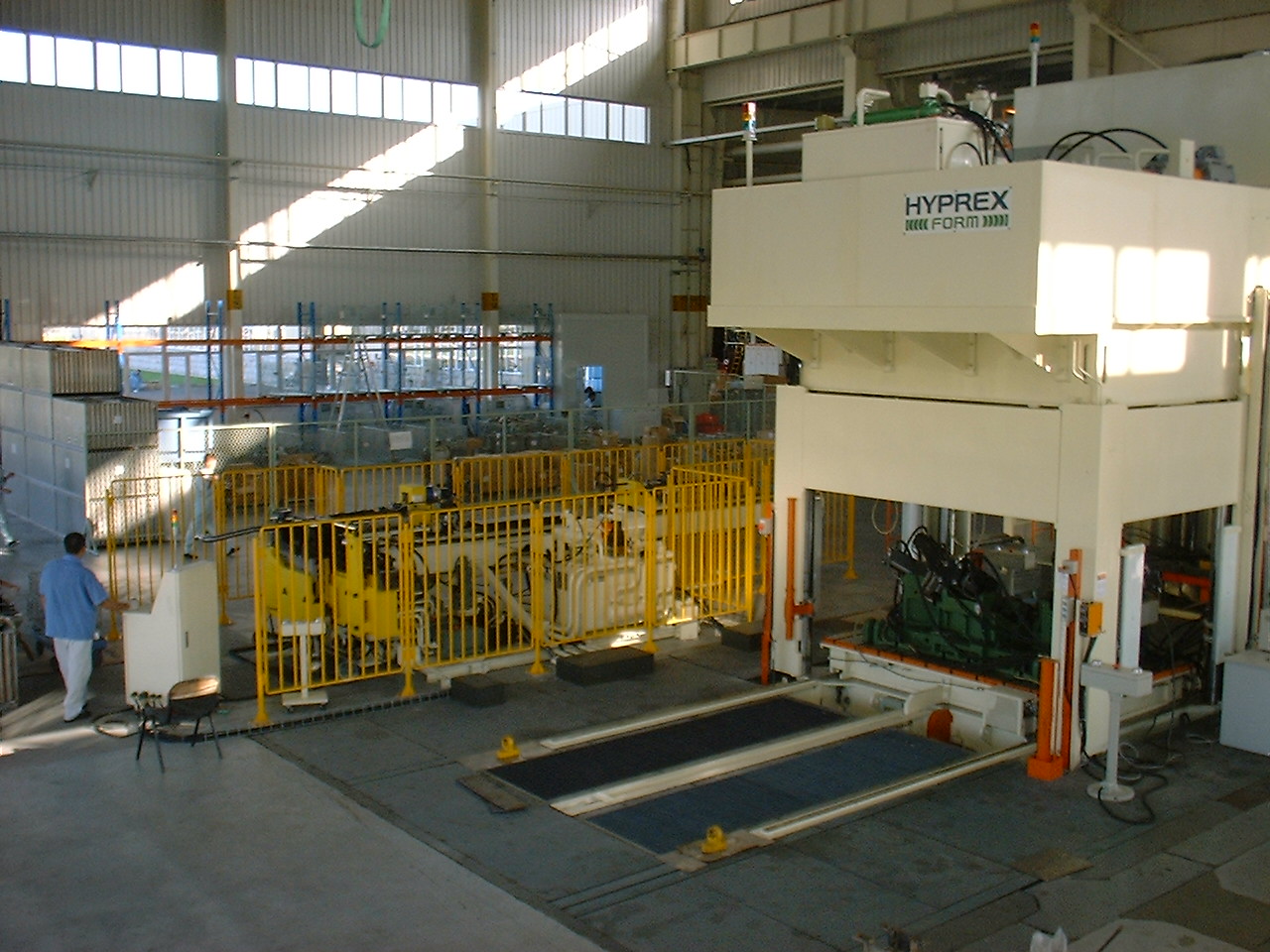

本装置は、自動車フレーム部品等の各種構成部品を管材より所定の形状・寸法にハイドロフォーム工法を用いて加工する装置です。

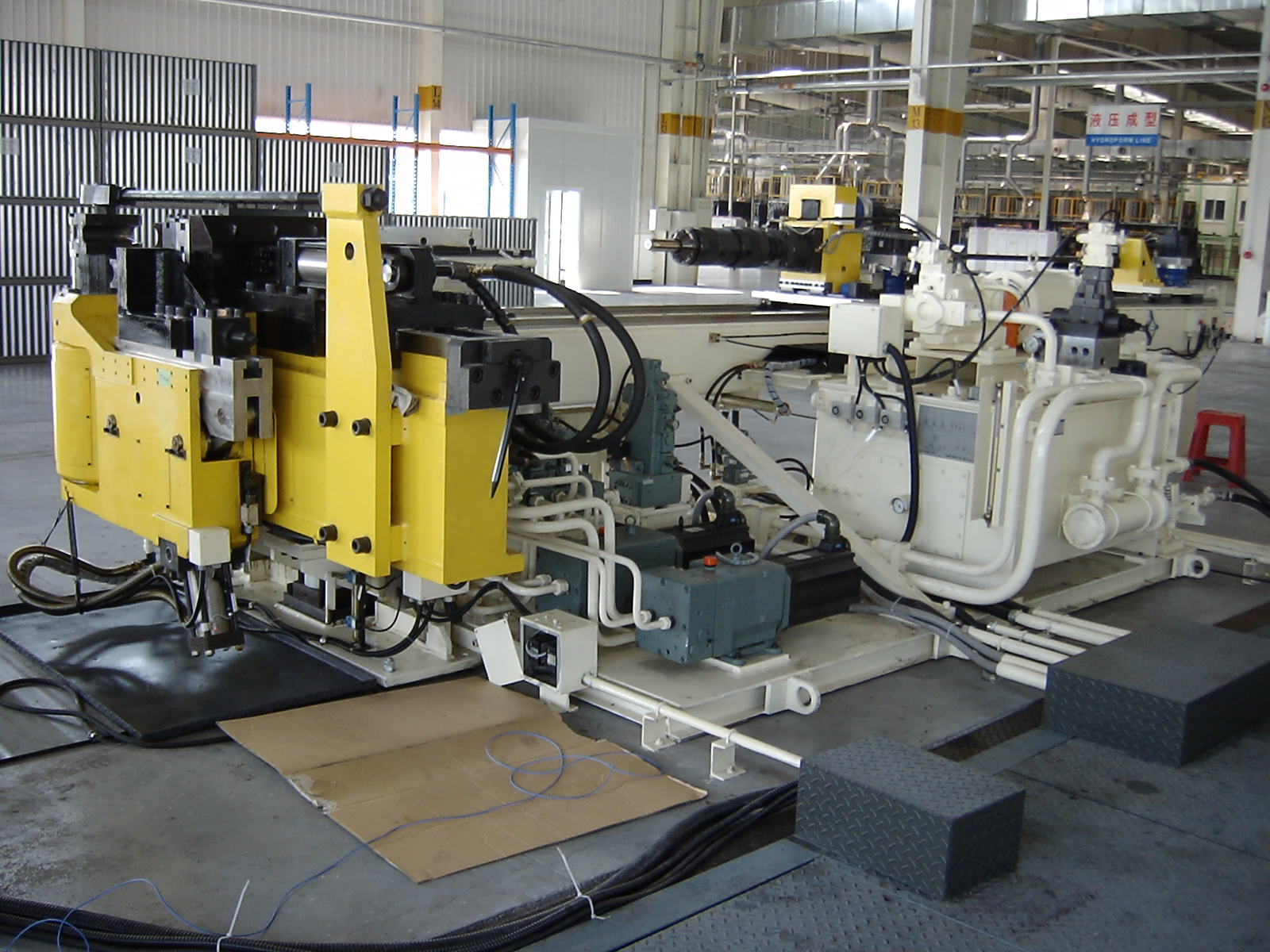

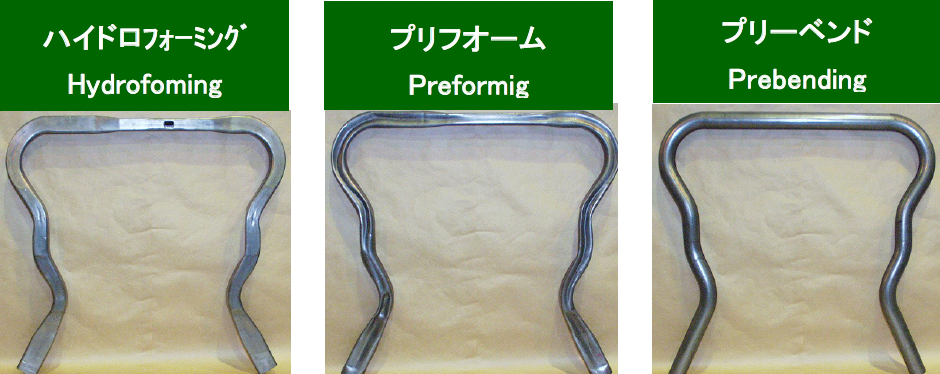

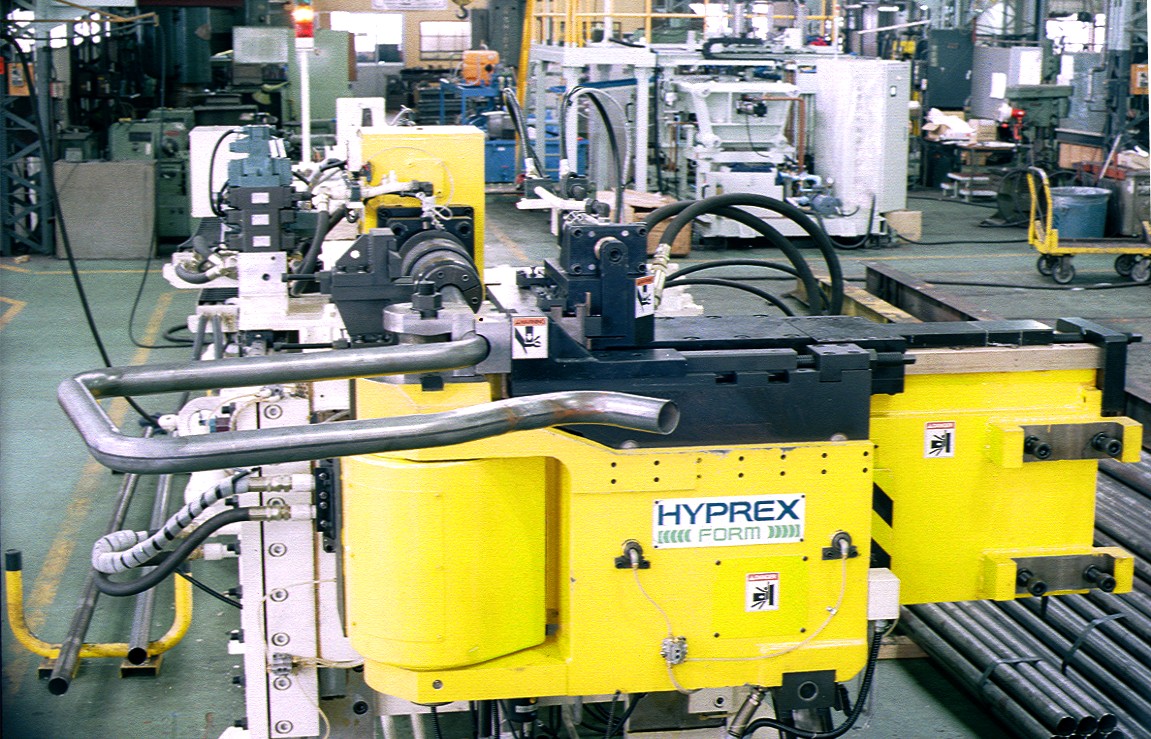

プリーベンド加工のドローベンディング装置及び潰し加工のプリーフォーム加工機、製品成形を行なうハイドロフォームより構成されています。
