サイジングプレス （ボイラーチューブ用）

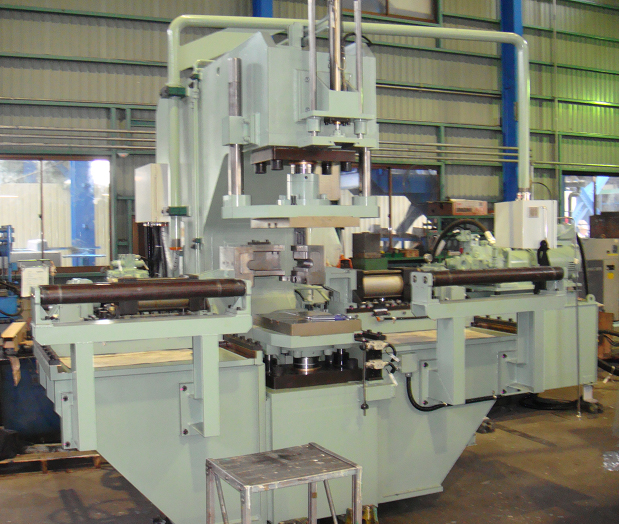

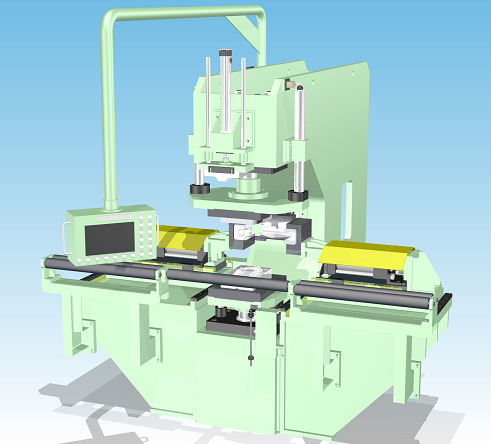

■Single type（Externals）

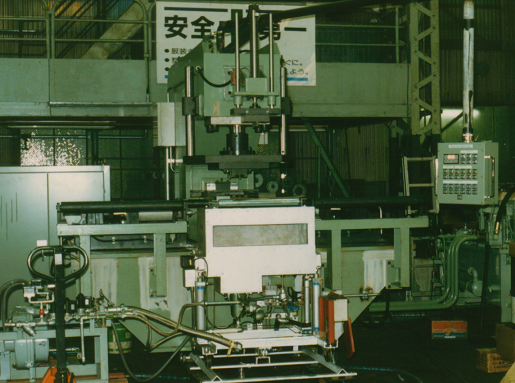

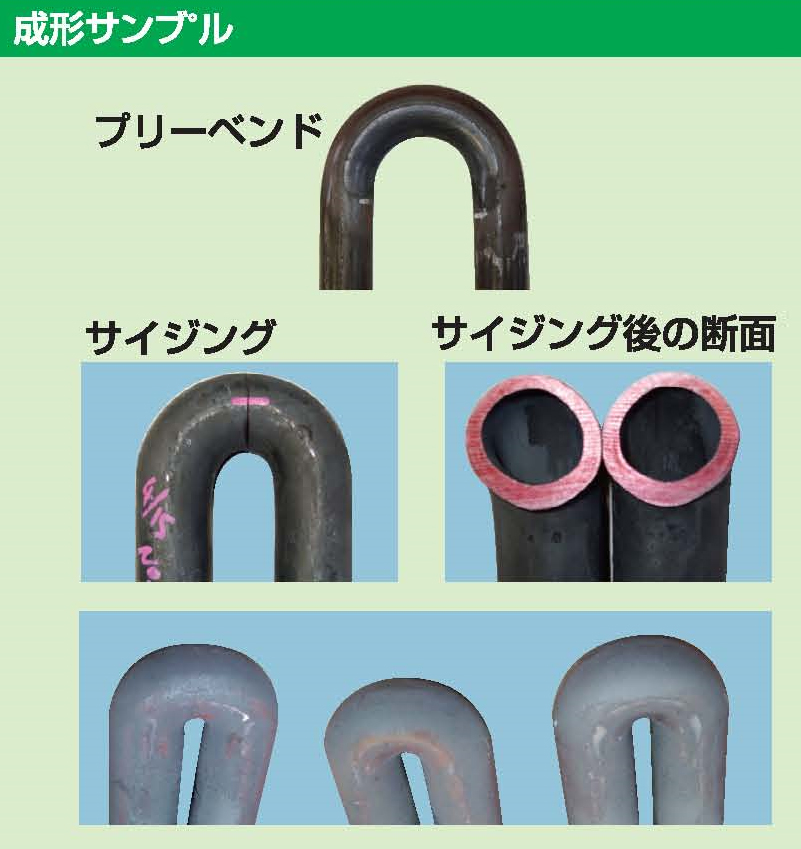

本装置は前ラインでステッキ形状に曲げ加工されたボイラーチューブのＵ字曲げ部をサイジング加工する装置です。
U字曲げ部を高周波加熱装置によって加熱した後、本機の規定位置に送り込み、横押しプレス加工で所定ピッチ（曲げ半径）に成型します。
次に楕円化を改善する為に下金型が上昇し、下金型にワークがセットされると直ぐに上金型が下降し、サイジング加工を行います。
加熱装置は、加熱時間の短縮の為に高周波加熱装置を使用し、操作は機側に設けられた操作盤によって作業を行います。
装置主仕様
●サイジングプレス本体主仕様
| チューフ外径 | 31.8 to 76.2mm |
|---|---|
| チューブ肉厚 | 3 to 12 mm |
| チューブ材質 | Low Carbon steel, Low Alloy steel,Stainless steel |
| 直管部長さ | Max.10.000 mm |
| ワーク幅 | Ｍａｘ.3.000ｍｍ |
| 曲げ半径 | Min. 0.5 DR to Max. 1.4 DR |
| 横押し力量 | 240 KN ( 24700kg ) |
| 成形力量（上型） | 540 KN ( 55000kg ) |
| 成形力量（下型） | 670 KN ( 68000kg ) |
| 油圧ﾕﾆｯﾄ電動機 | 22ＫＷ |
| 作動圧力 | 140 kg/cm2 |
| タンク容量 | 700Ｌ |
| 操作盤 | ペンダント方式 |
| 制御方式 | シーケンスプログラム |

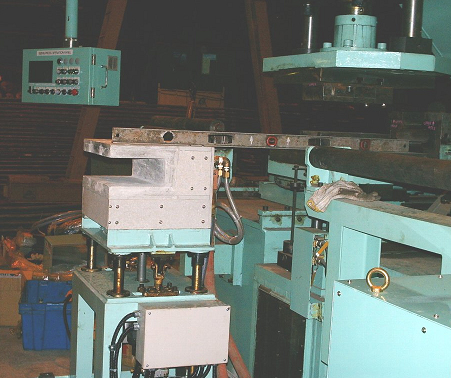

●高周波誘導加熱仕様
| 電源容量 | 3φ×440Ｖ×50/60Ｈｚ |
・加熱時間は ・非磁性材質 ＞整合切換式 |
|---|---|---|
| 出力容量 | 100ＫＷ |
|
| 出力調整範囲 | 10～100％ |
|
| 発振周波数 | 6ＫＨｚ |
|
| 加熱コイル | Ｃ型加熱炉型 |
|
| 加熱温度 | 800゜Ｃ～1100゜Ｃ |
|
| 適用管外径 | φ31.8～φ76.2mm |
|
| 冷却方法 | 冷却循環式(装置側) |

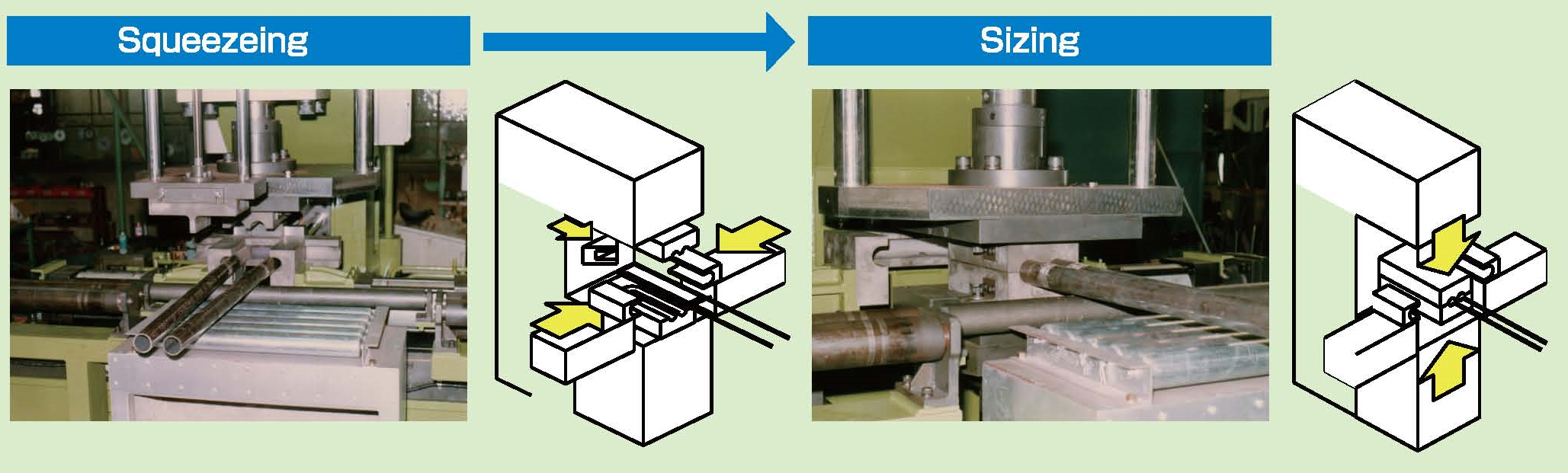

加工工程（Foaming process）

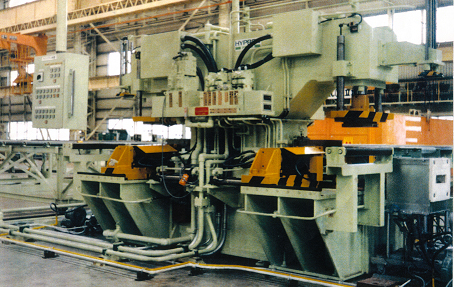

■デュアルタイプ （Dual type）
