成形品情報

曲げサンプル

■弊社は、お客様の曲げ仕様による曲げ後の製品に対しての製品精度を許容する為の装置をカスタマイズで設計製作を行っています。

■実績(抜粋)

【マンドレル有り】 ➊φ406.3×t12.7×1.5DR(R=610mm)
➋φ406.4×t60.0×3.0DR(R=1250mm)
➌φ216.3×t6.5×1.5DR(R=325mm)
➍φ114.3×t2.1×1.0DR(R=114mm)

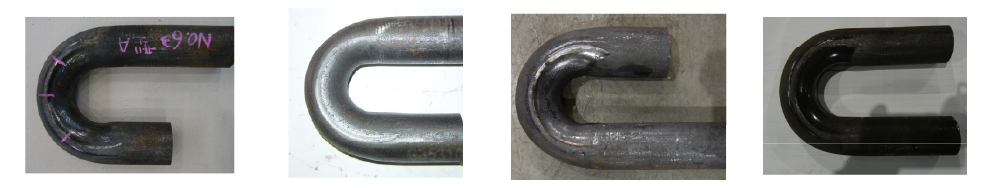

【マンドレル無し】 ➊φ63.5×t6.5×1.0DR(R=63.5mm)
➋φ63.5×t4.0×1.1DR(R=70mm)
➌φ38.1×t4.0×1.0DR(R=40mm)
➍φ27.2×t3.5×1.0DR(R=30mm)
➎φ60.5×t2.8×3.0DR(R=175mm)
➏φ114.3×t2.8×3.0DR(R=342mm)

■多種のパイプ材質による多様な曲げ仕様に応じた、曲げ手法を選択して「お客様」の要求に満足する曲げ加工を行います。

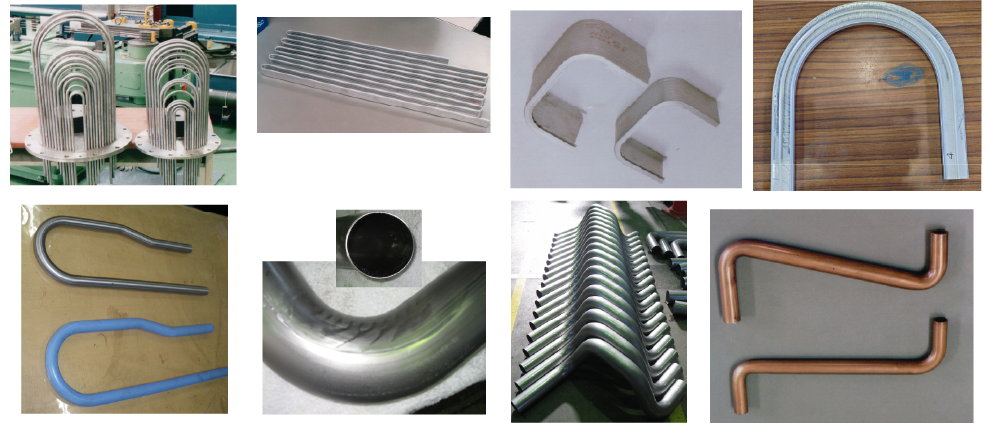

【 曲げ成型サンプル 】

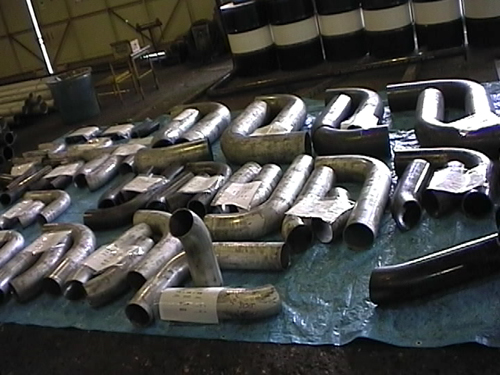

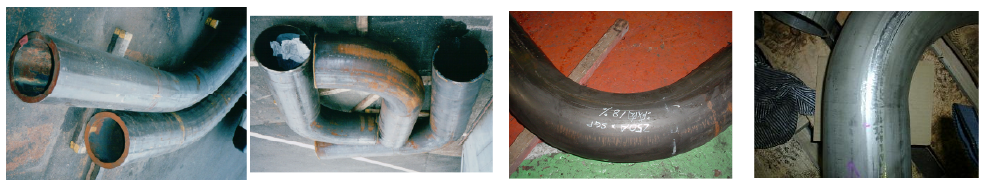

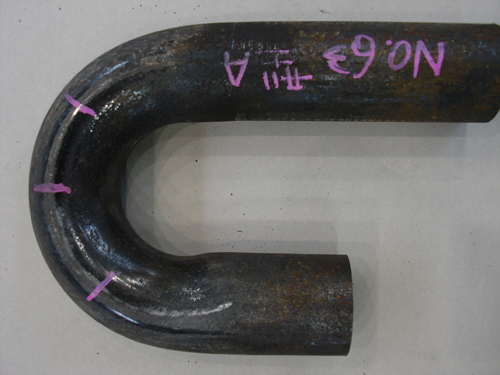

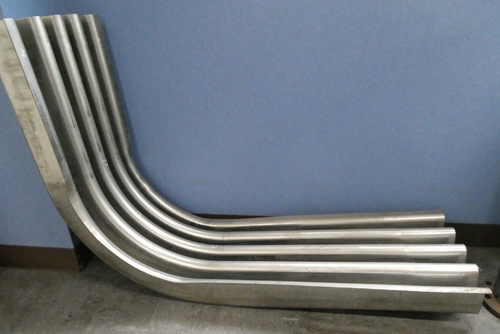

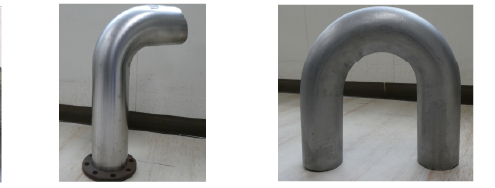

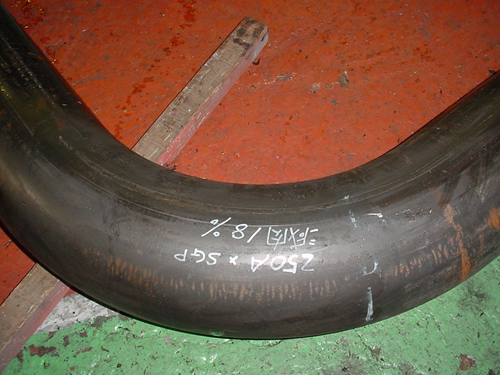

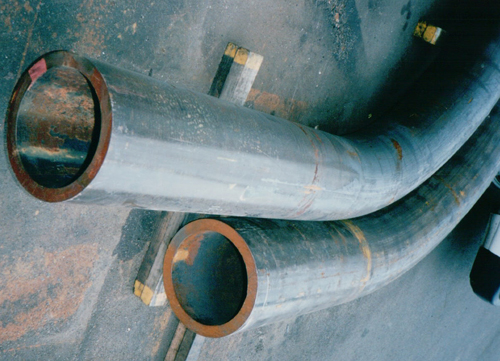

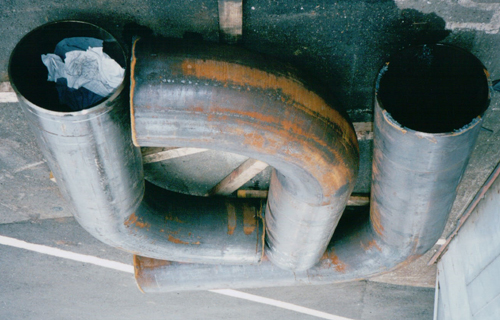

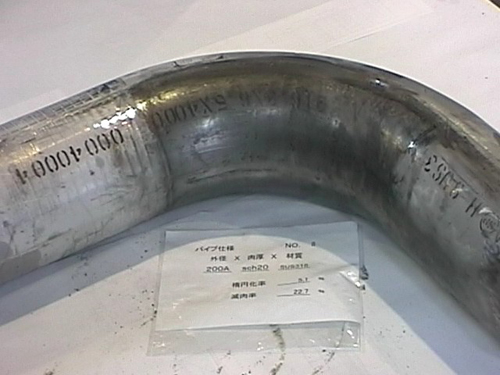

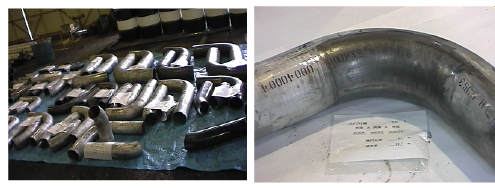

大径小半径曲げ(厚肉/薄肉)

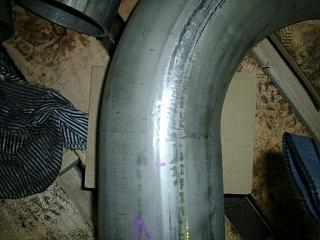

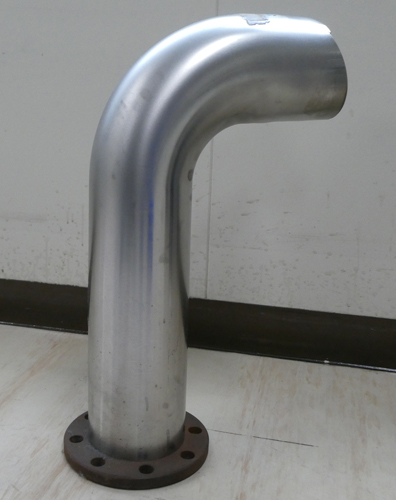

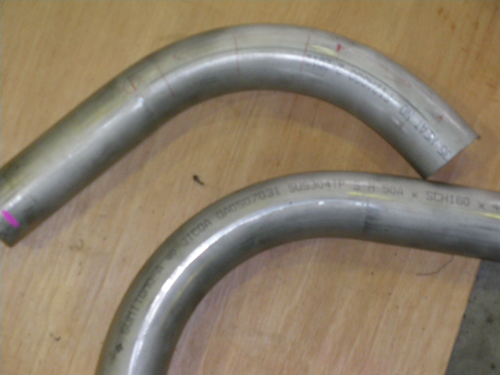

大径SUS小半径曲げ
特殊管曲げ(チタン/インコネル)

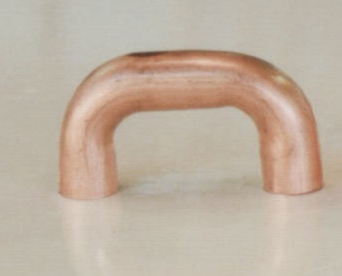

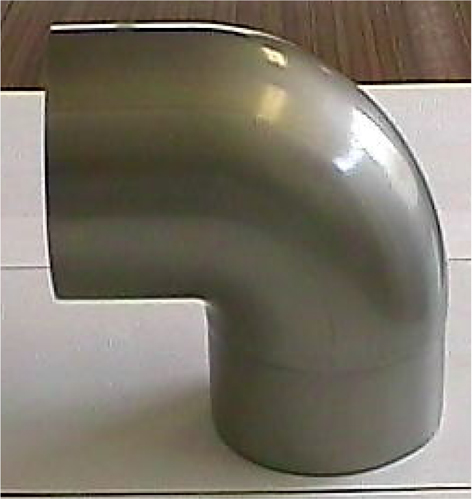

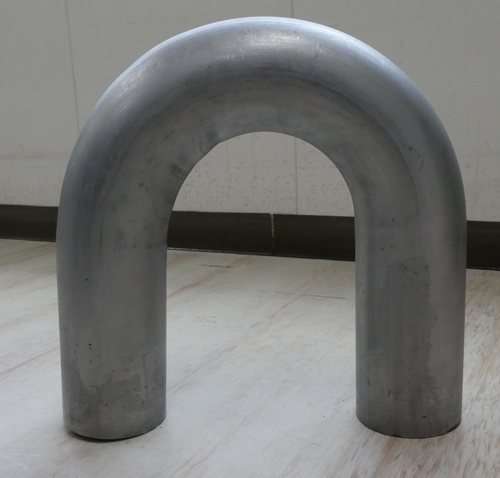

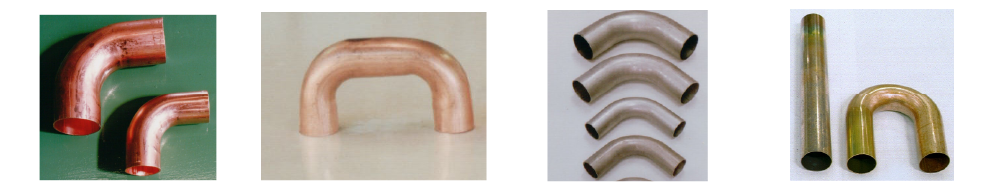

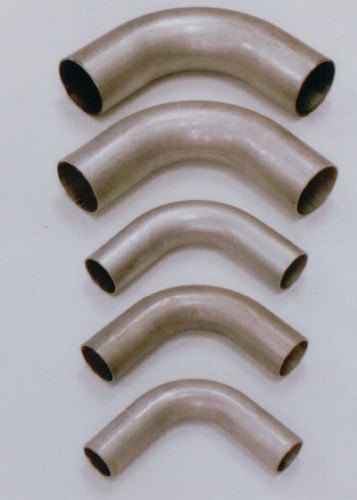

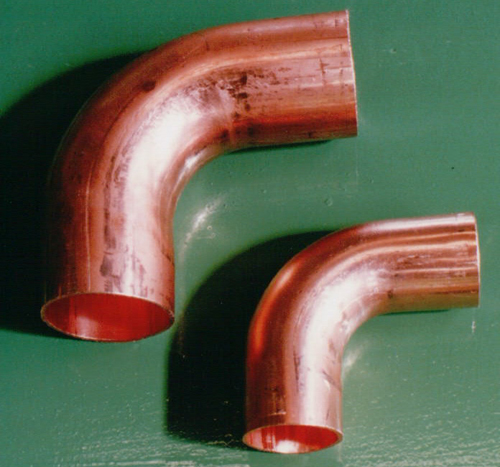

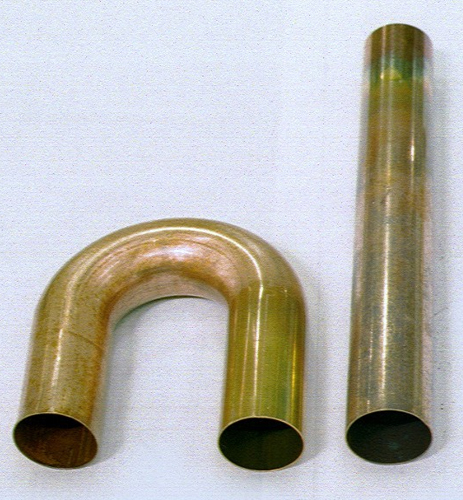

エルボ・Uトラップ

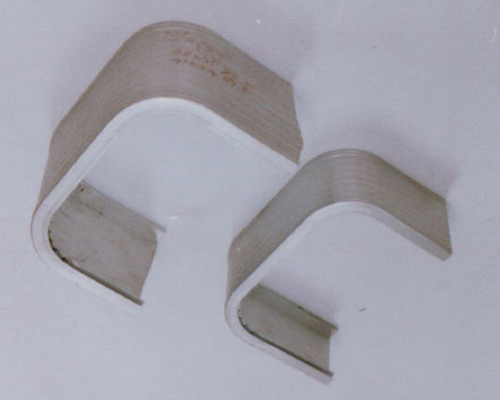

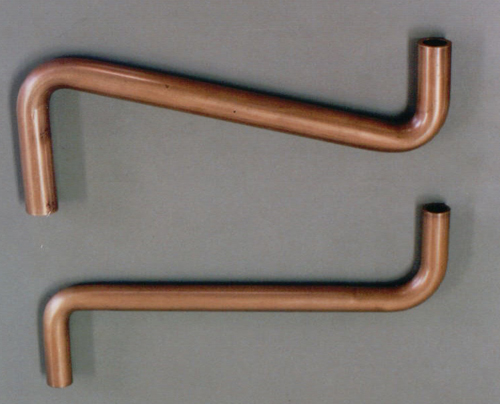

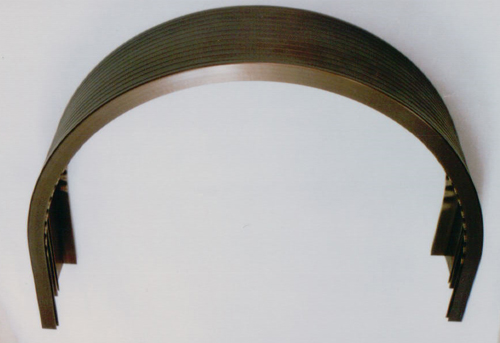

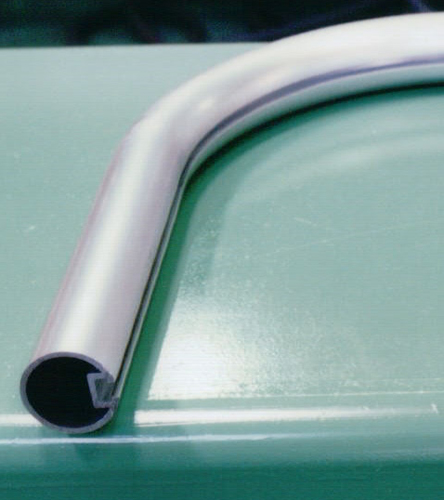

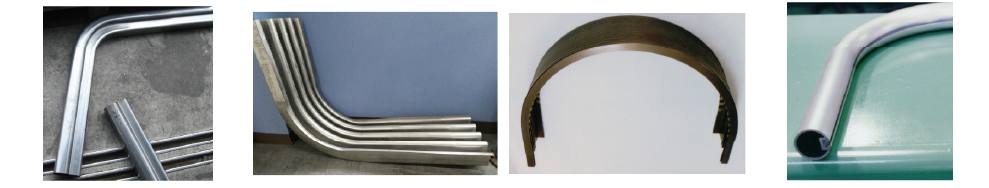

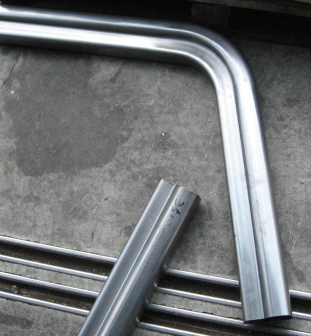

異形管曲げ

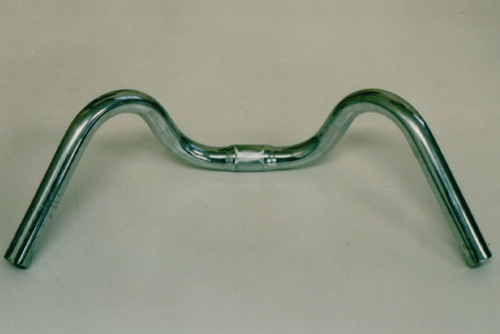

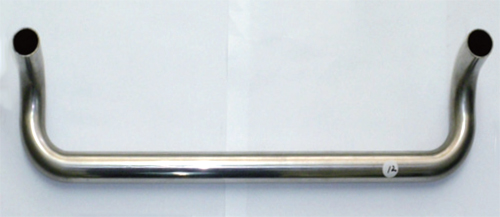

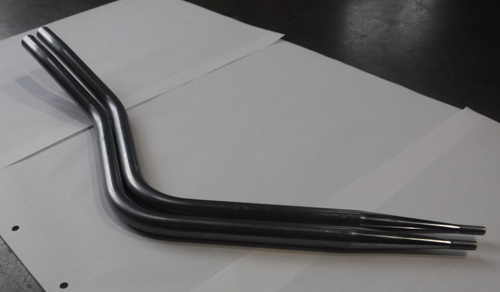

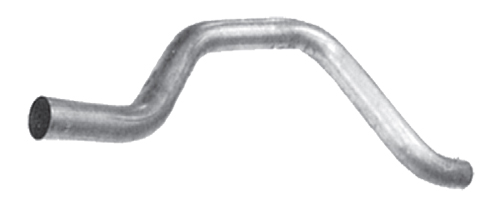

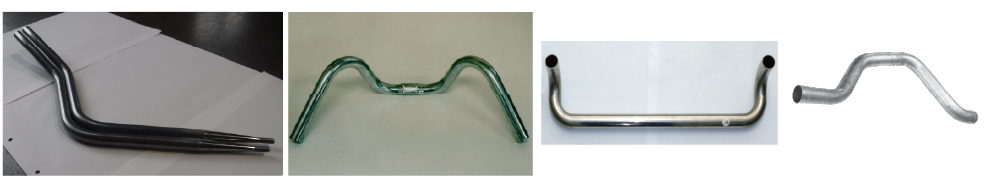

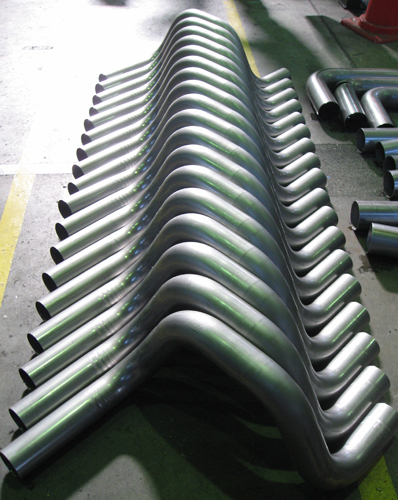

チェンジレバー・ハンドル・取っ手・エクゾースト

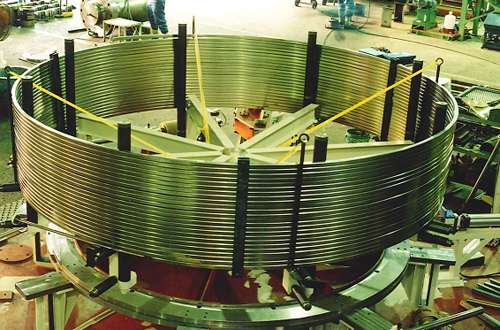

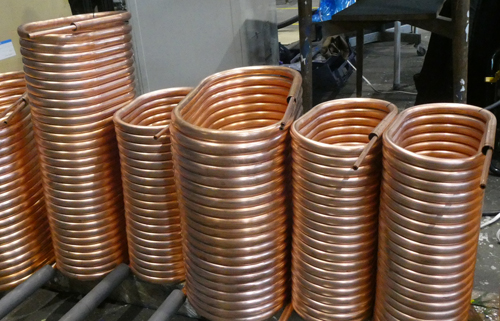

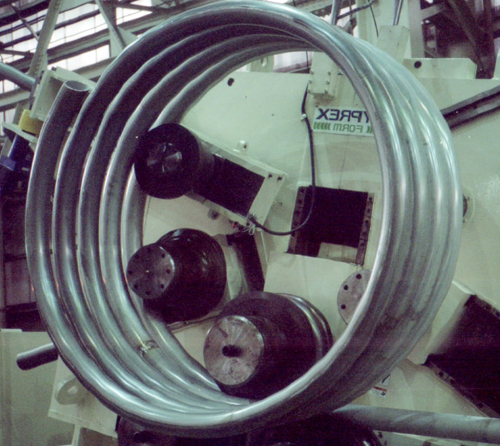

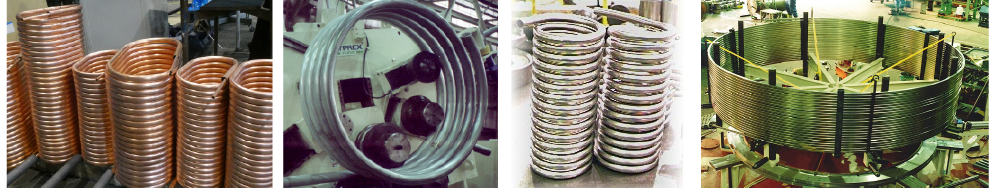

コイル巻き
その他

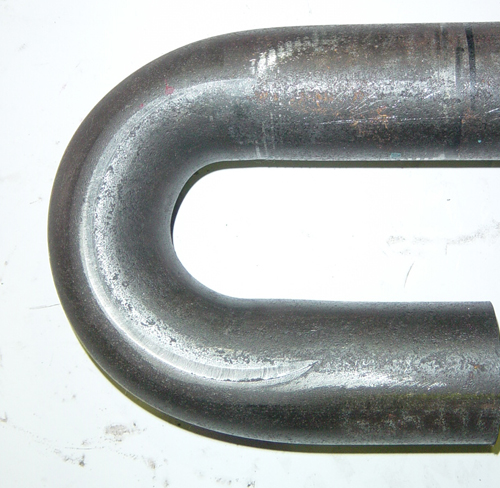

【 マンドレルレス曲げ成型サンプル 】

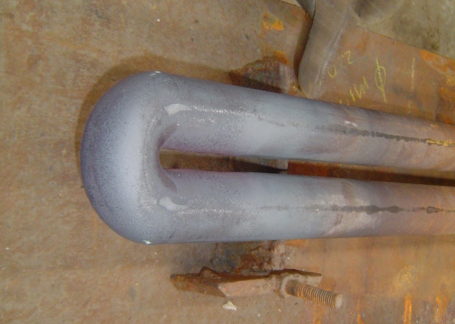

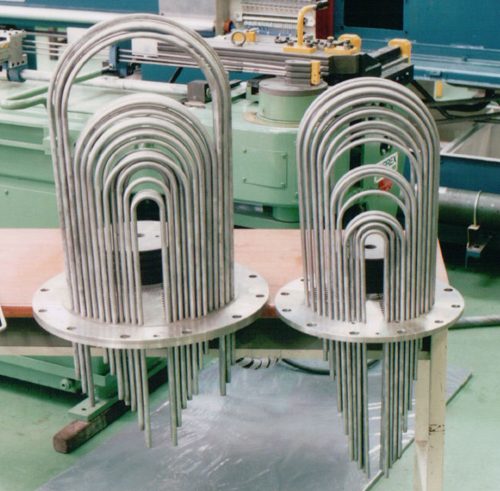

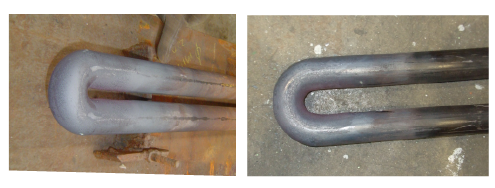

ボイラー用マンドレルレス長尺曲げ/サイジング

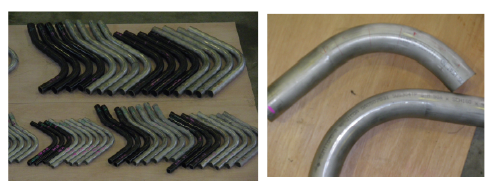

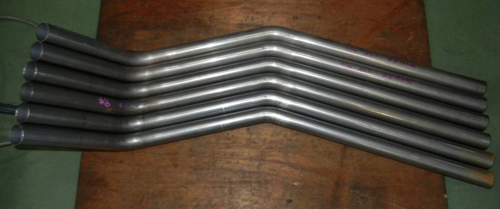

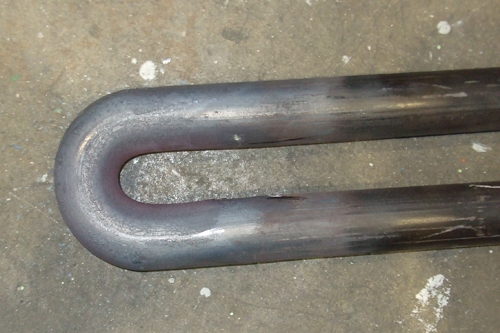

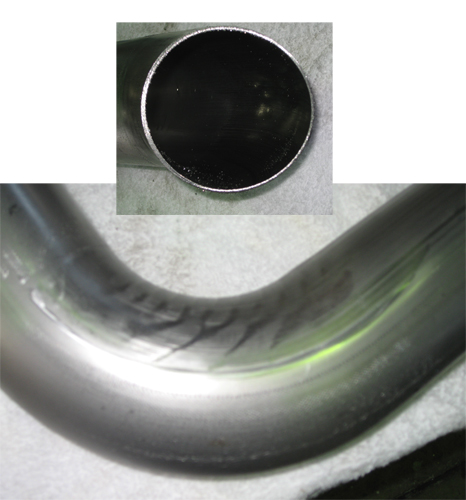

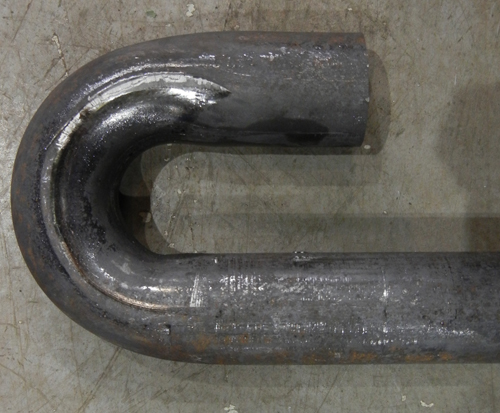

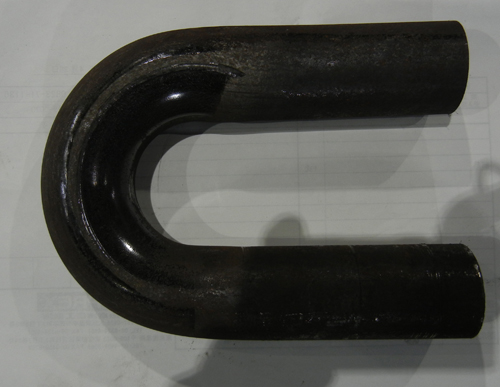

薄肉マンドレルレス曲げ
サイジング

【 水圧曲げ成型サンプル 】

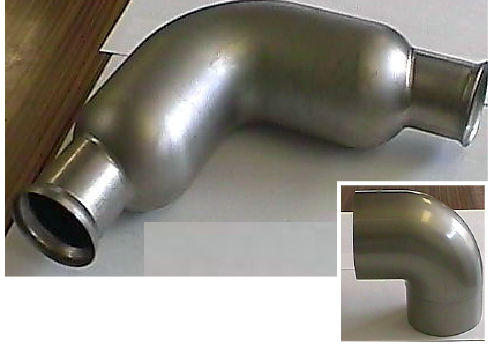

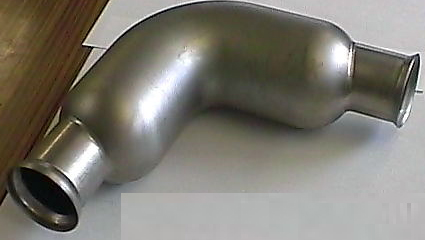

3次元液封曲げ

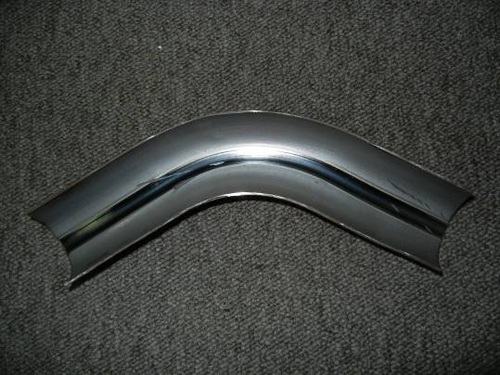

樋 – 水圧曲げ
