鋼管耐圧試験機 (HYDROSTATIC TESTER)

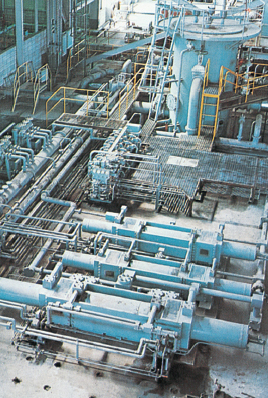

UOE 大径鋼管水圧試験機

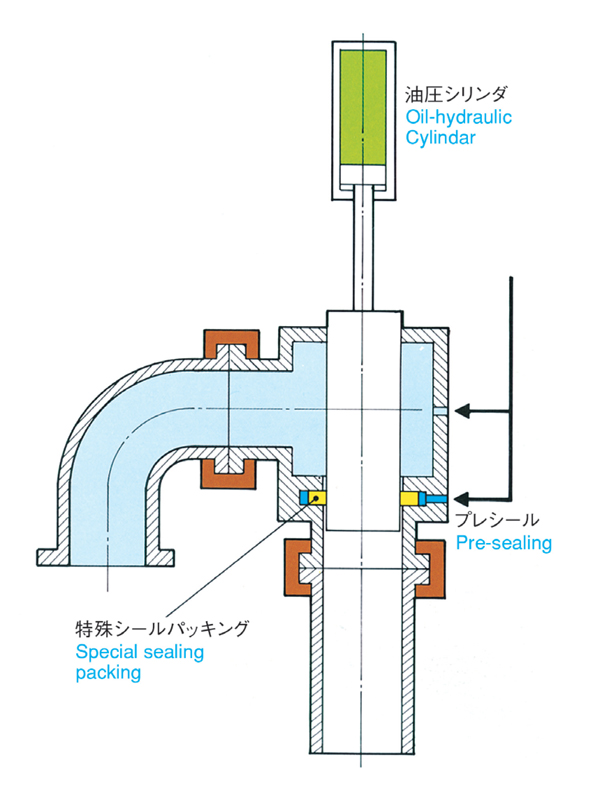

■エアーレリーズバルブ
鋼管内のエアー抜きを迅速に、確実に行う為にエアーレリーズバルブ開発しました。特に、スケールを含んだ水にもシール効果の変わらない耐久性の有る特殊Uパッキンシールを取り入れた画期的なバルブです。
■主要能力
| 型番 | UO-0.5-64 | UO-0.65-64 | UO-0.64-56 | |||||
|---|---|---|---|---|---|---|---|---|
| 鋼管外径 (in) | 20 ～ 64 |
20 ～ 65 |
18 ～ 56 |
|||||
| 鋼管長さ (ft) | 18 ～ 62 |
30 ～ 60 |
30 ～ 62 |
|||||
| 最高試験圧力 (psi) | 5100 |
6600 |
6400 |
|||||
| プレッシングロード (ton) | 3000 |
4000 |
3200 |
|||||
| シール方法 | 内径シール |
|||||||
| 圧力保持 (sec) | 10 |
12 |
15 |
|||||
| 試験本数 (本/時) | 外径(mm) | O.D (in) | 試験圧力 (psi) |
本／時 |
試験圧力 (psi) |
本／時 |
試験圧力 (psi) |
本／時 |
| 508.0 | 20 | 3250 |
42 |
4900 |
46 |
5300 |
45 |
|
| 609.6 | 24 | 2720 |
42 |
4080 |
45 |
4325 |
44 |
|
| 762.0 | 30 | 2720 |
41 |
3260 |
44 |
3430 |
41 |
|
| 914.4 | 36 | 2270 |
41 |
2720 |
44 |
2840 |
40 |
|
| 1016.0 | 40 | 2450 |
37 |
2450 |
43 |
2550 |
37 |
|
| 1066.0 | 42 | 2340 |
36 |
2340] |
42 |
2420 |
35 |
|
| 1219.2 | 48 | 2500 |
30 |
2040 |
42 |
2110 |
35 |
|
| 1422.4 | 56 | 2340 |
30 |
1750 |
42 |
1800 |
31 |
|
| 1625.6 | 64 | 2040 |
25 |
2040 |
32 |
- |
- |
|
エアーレリーズバルブ
