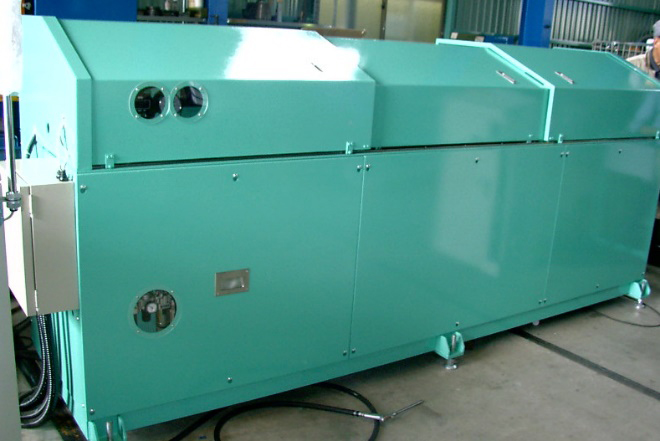

フレキシブル加工機 ＨF12-S (一山フレキシブル加工機)
高精度の成形形状
一山ずつ型バルジ成形の為に、一山ごとの成形精度が安定します。
長尺間の任意の位置に必要な山数の成形が可能
必要な位置に、必要成形山数を設定する事で任意の位置にフレキシブル加工が出来ます。
成形型が安価で多品種生産に適している
一山成形用の金型を製作する為に、総山加工機より金型のコストが安価より多品種の対応も安価で生産が可能。
小スペース

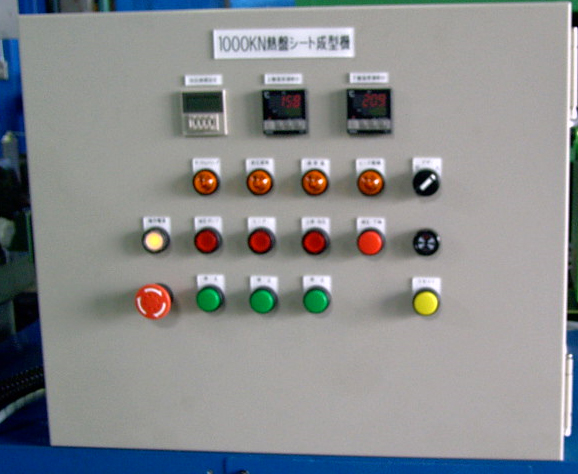

装置は、成形本体と制御盤の構成で機械的な装置は全て本体に格納されています。
装置主仕様
■主仕様
| 素管寸法 | 最大 ： φ86.6×4000 L ｍｍ |
|---|---|
| 成型山数 | 最大 ： 999 山 |
| 成型圧力 | 最大 ： 40 ＭＰａ |
| 成形ストロ－ク | 最大 ： 200 ｍｍ |
| 成型シリンダー | 130KN |
| 型締めシリンダー | 200KN |
■増圧機
| 構造 | 単動コンバーター方式 |
|---|---|
| 一次側圧力 | 21Mpa |
| 二次側圧力 | 40Mpa |
| 吐出量 | 100０cc/st |
| 仕様液 | 水(防錆剤入り) |
| 制御方式 | クローズドループ |
■油圧ユニット
| 圧力 | Max.21Mpa |
|---|---|
| 冷却 | 水冷 |
| 電動機 | 30KW×６P×１２００RPM |

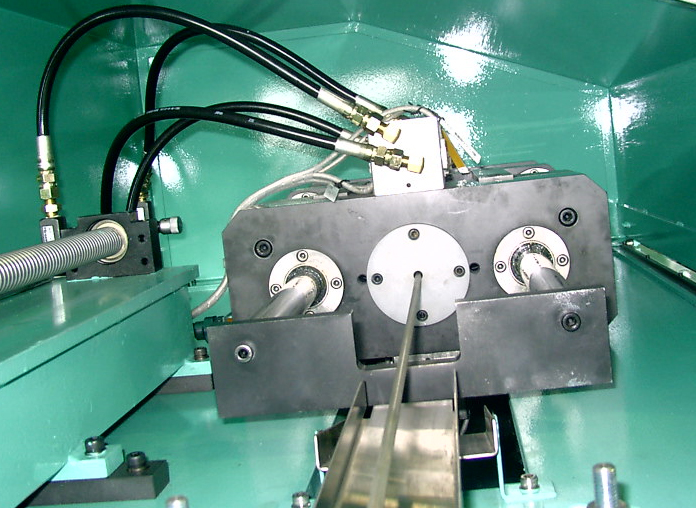

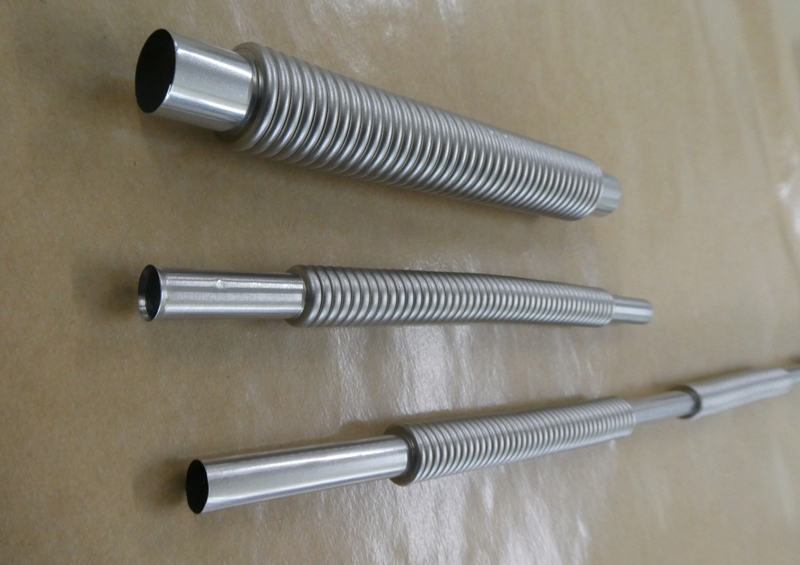

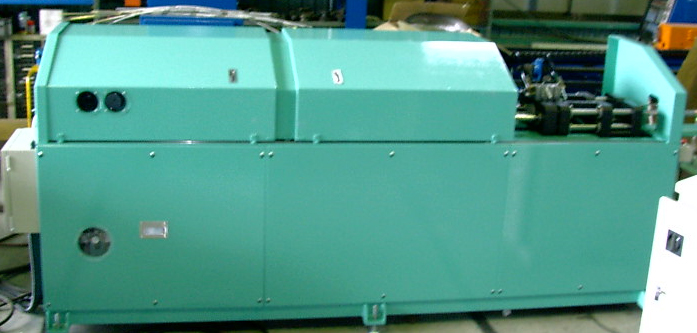

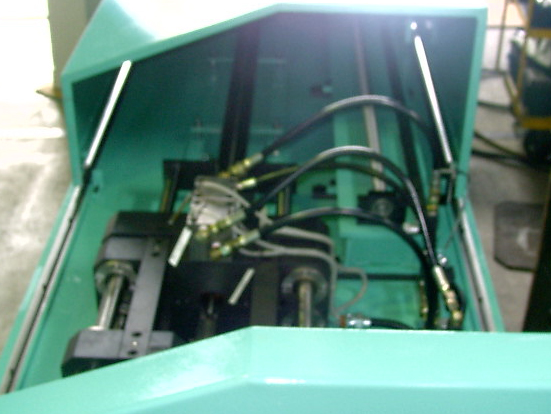

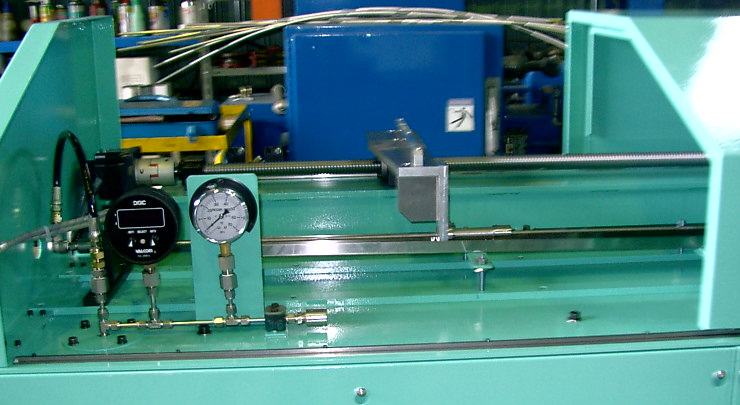

装置写真＆成形サンプル

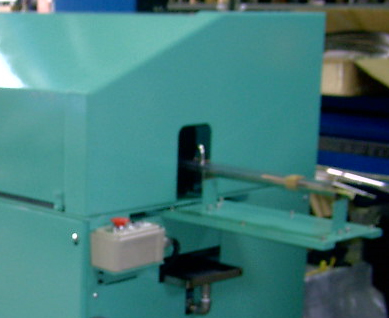

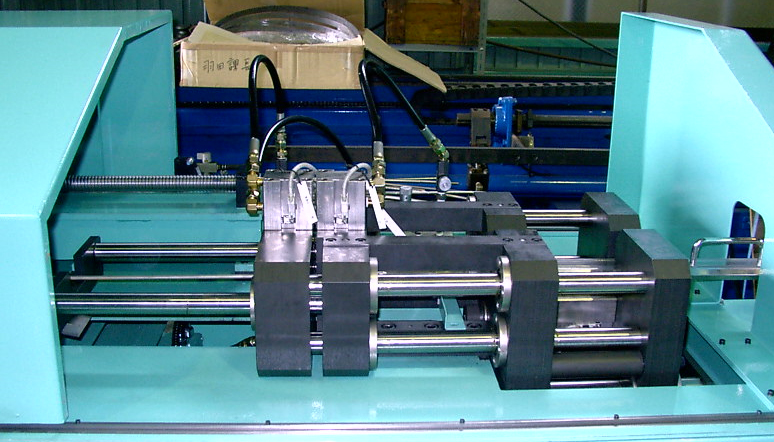

本成形装置は、長尺のステンレス鋼管を一山ずつ連続成形するフレキシブルチューブ加工機です。素管受けスキット台より、チャック送り装置まで作業者が挿入後、素管ピッチ送り、金型開閉、成形を連続に一山ずつ必要山数の成形を行います。
