フレキシブル加工機 ＨFDL38-M (全自動総山フレキシブル加工機)

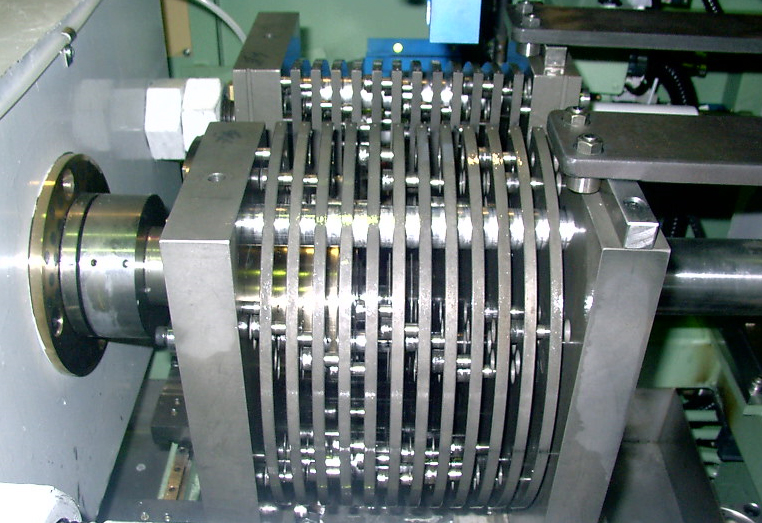

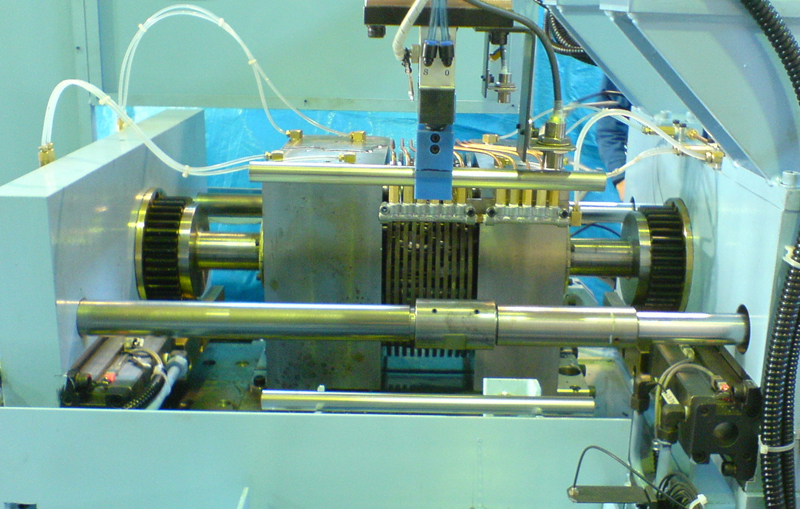

弊社独自の二重構造回転金型 (横型用総山金型)
金型は弊社独自の二重構造回転金型により成形型が安定し、より精度良いフレキ成形が可能となっていま
成形時の内圧の多段制御
初圧、成形途中で3段、更に仕上げ圧とで計5段設定が可能
クローズドループ制御
成形内圧制御はサーボ弁、圧力変換器を介してクローズドループ制御により正確な成形圧が得られる。
ワークの搬入・搬出の自動化
コンパクト
装置主仕様
■主仕様
| 素管寸法 | 最大 ： φ38．1×800 L ｍｍ |
|---|---|
| 成型山数 | 最大 ： ２０山 |
| 成型圧力 | 最大 ： ８５ ＭＰａ |
| 成形ストロ－ク | 最大 ： １５０ ｍｍ |
| 成型シリンダー | １４０KN |
| シールリンダー | ８７KN |
| 外型回転シリンダー | ３５KN |
| 型開閉シリンダー | ３５KN |
■増圧機
| 構造 | 単動コンバーター方式 |
|---|---|
| 一次側圧力 | １４Mpa |
| 二次側圧力 | ８５Mpa |
| 吐出量 | ７５０cc/st |
| 仕様液 | 水(防錆剤入り) |
| 制御方式 | クローズドループ |
■油圧ユニット
| 圧力 | Max.１４Mpa |
|---|---|
| 吐出量 | ４６L／min |
| 冷却 | 水冷 |
| 電動機 | １５KW×６P×１２００RPM |

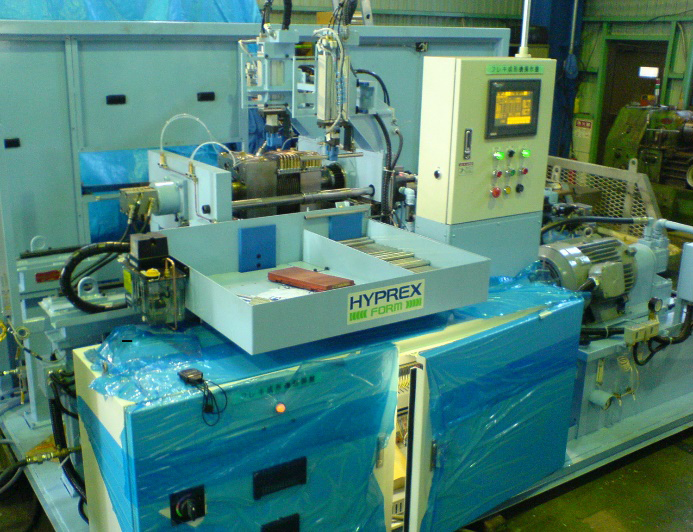

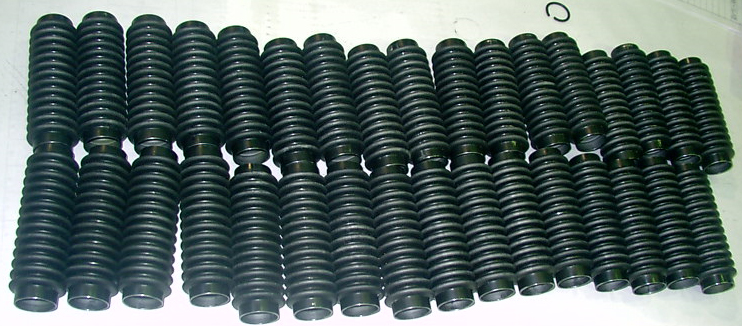

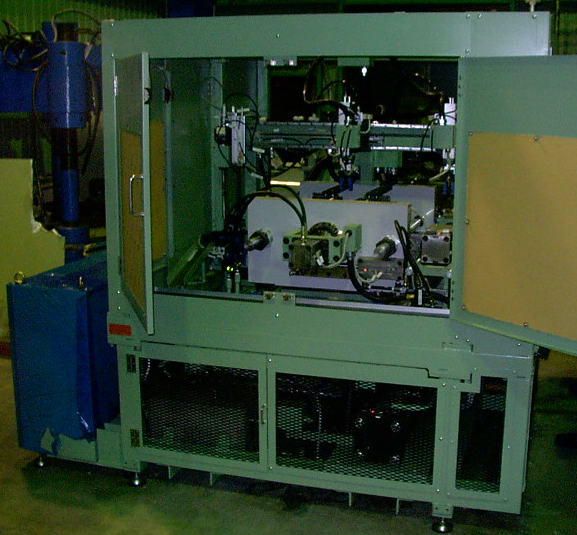

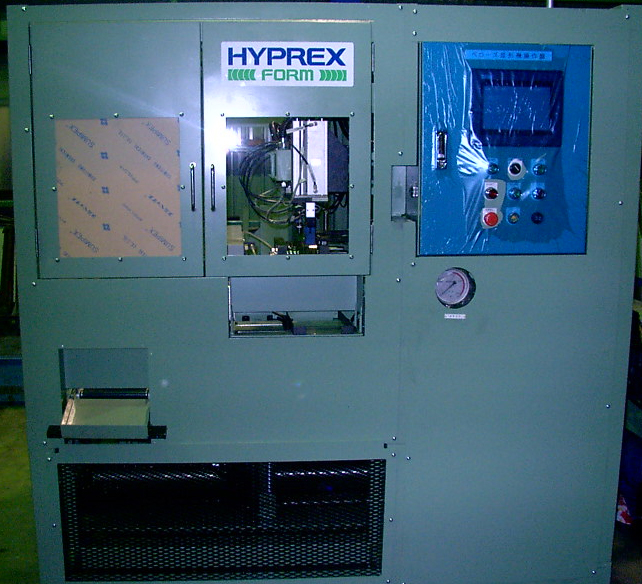

同等装置写真 ＆ 成形サンプル
- 【コンパクト化、全自動の確立】
- ●自動送り込み機能付きスキット
- ●素管両端内径矯正機構

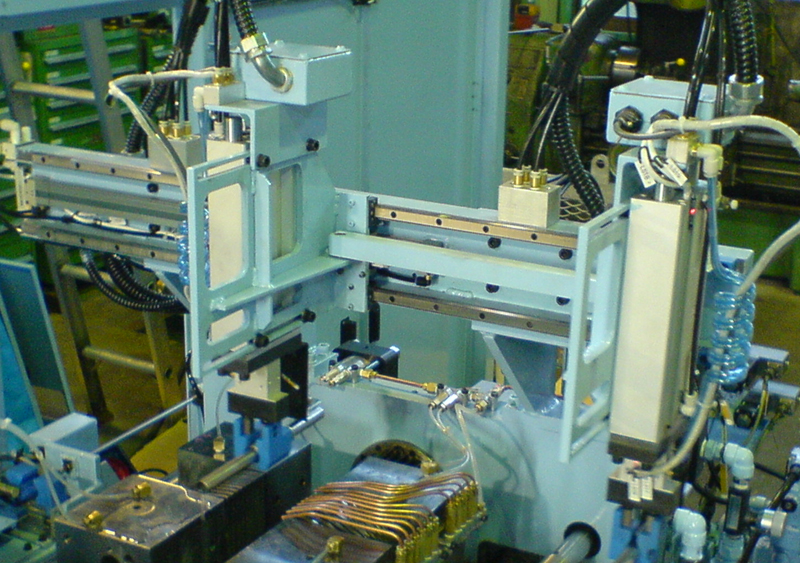

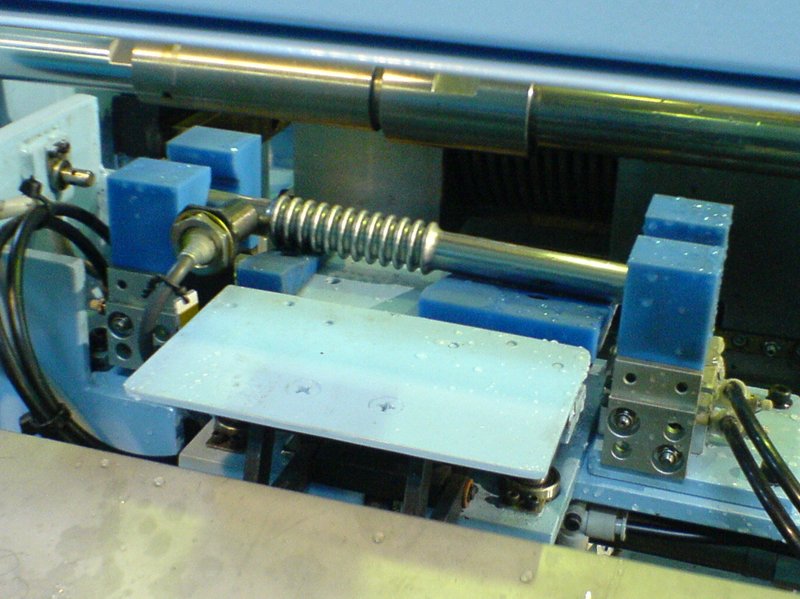

- ●ワ－ク挿入・取り出し装置
- ●エアブロ－装置
- ●温風乾燥装置（温風発生器）
- ●完成品回収機構（ベルトコンベア）
- ●ＬＳ付き開閉式安全カバ－
- ●ワークと成形品が同一方向
本成形装置は、総山フレキチューブを全自動で高能率で生産出来るように構築した装置です。

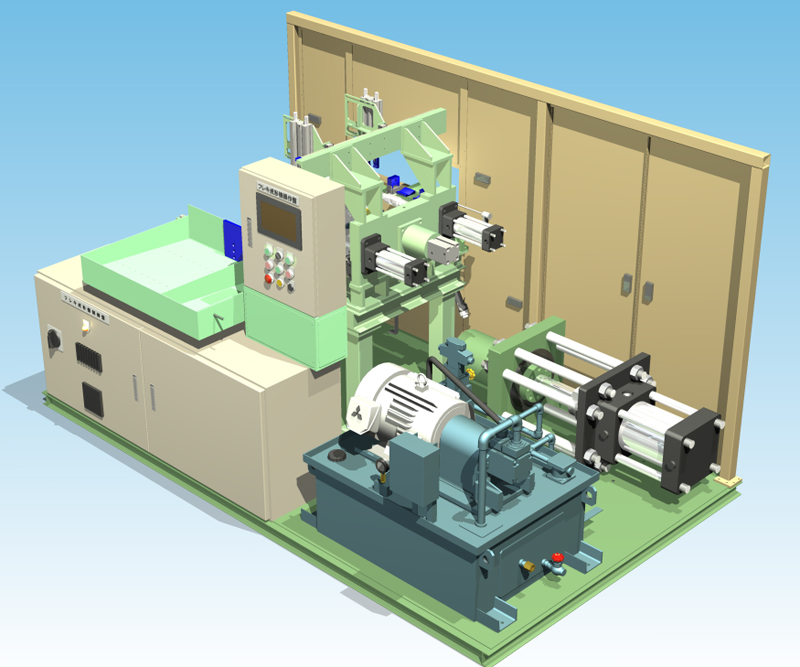

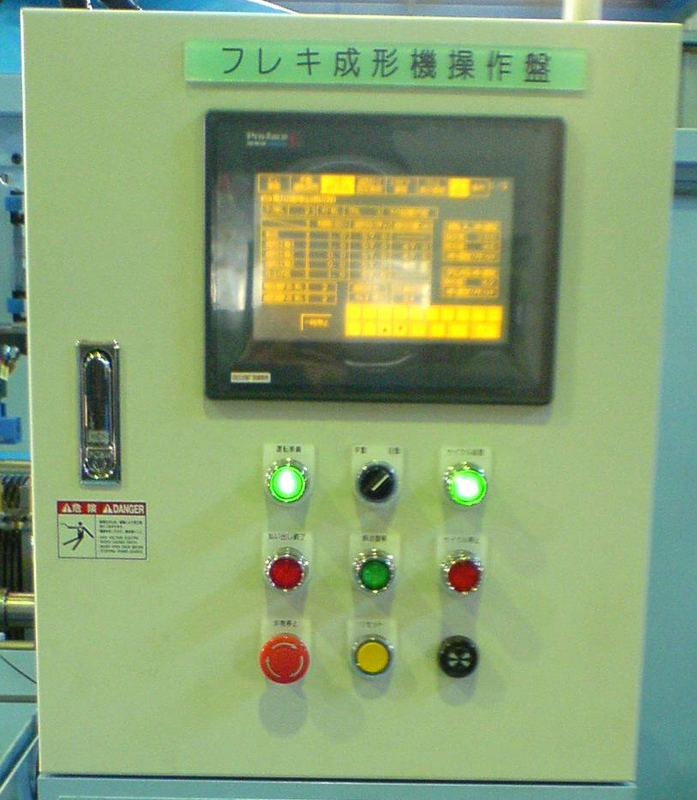

装置は、ベースプレート上に油圧ユニット、増圧機、水タンク、制御・操作盤が構成されたコンパクトな装置です。
