フレキシブル加工機 ＨFDL22-M (竪型総山フレキシブル加工機)

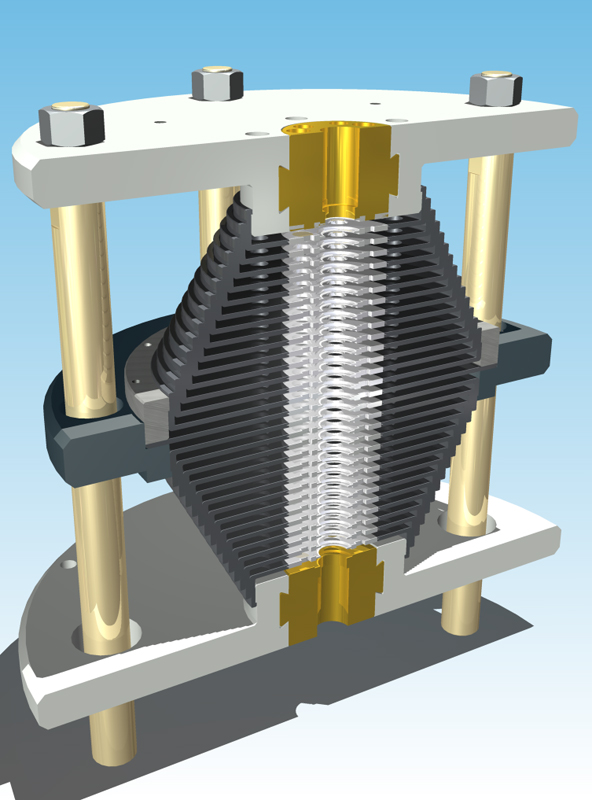

独自の２重構造回転金型 (竪型提灯式多段金型)
金型は弊社独自の提灯型多段金型により金型の精度、剛性が向上すると同時に二重構造回転金型により成形型が安定し、より精度良いフレキ成形が可能となっています。
成形時の内圧の多段制御
初圧、成形途中で3段、更に仕上げ圧とで計5段設定が可能
クローズドループ制御
成形内圧制御はサーボ弁、圧力変換器を介してクローズドループ制御により正確な成形圧が得られる。
ワークの脱着が容易
ワーク挿入、製品取出しは装置が竪型の為に極めて容易に行えます。
装置主仕様
■主仕様
| 素管寸法 | 最大 ： φ22．2×380 L ｍｍ |
|---|---|
| 成型山数 | 最大 ： ３０山 |
| 成型圧力 | 最大 ： ４０ ＭＰａ |
| 成形ストロ－ク | 最大 ： ３５０ ｍｍ |
| 成型シリンダー | ７０KN |
| 型上昇リンダー | １８KN |
| 外型回転シリンダー | １８KN |
| 型開閉シリンダー | ３５KN |
■増圧機
| 構造 | 単動コンバーター方式 |
|---|---|
| 一次側圧力 | 10．5Mpa |
| 二次側圧力 | 40Mpa |
| 吐出量 | 365cc/st |
| 仕様液 | 水(防錆剤入り) |
| 制御方式 | クローズドループ |

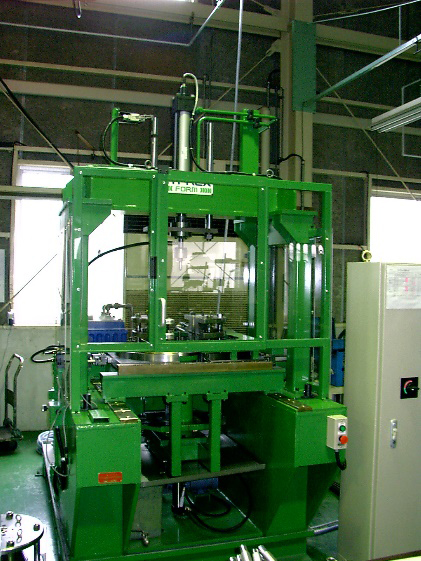

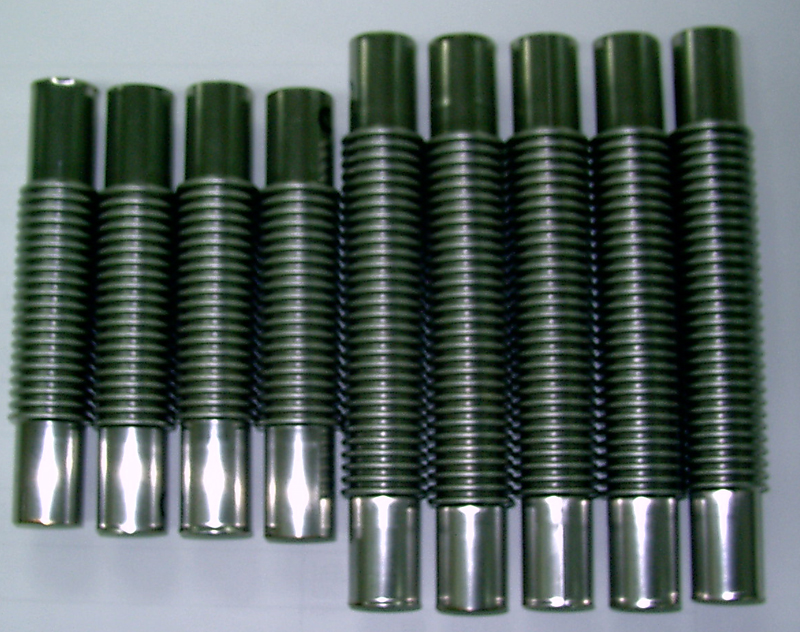

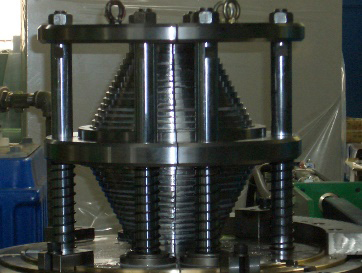

装置写真＆成形サンプル

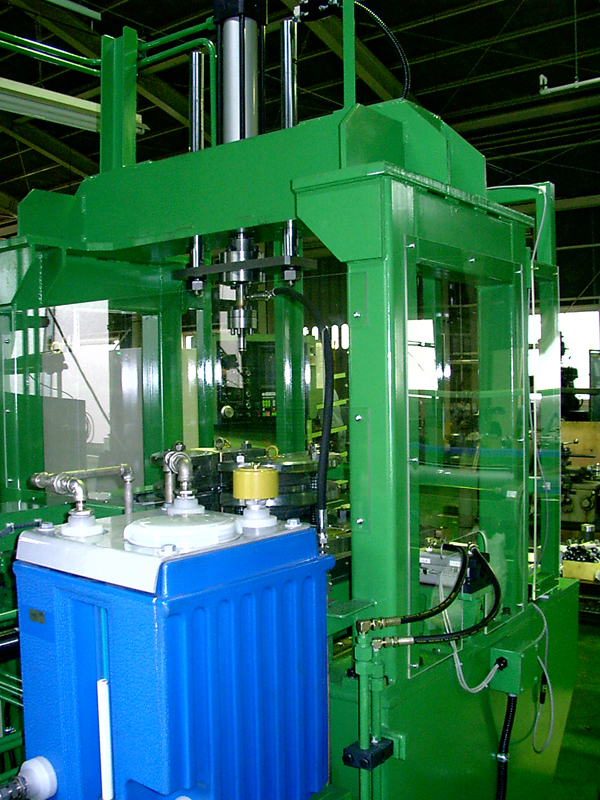

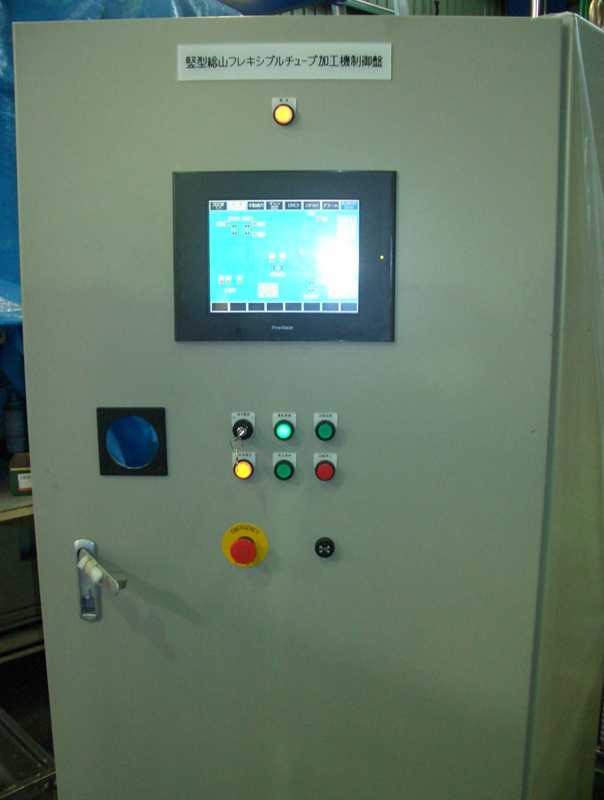

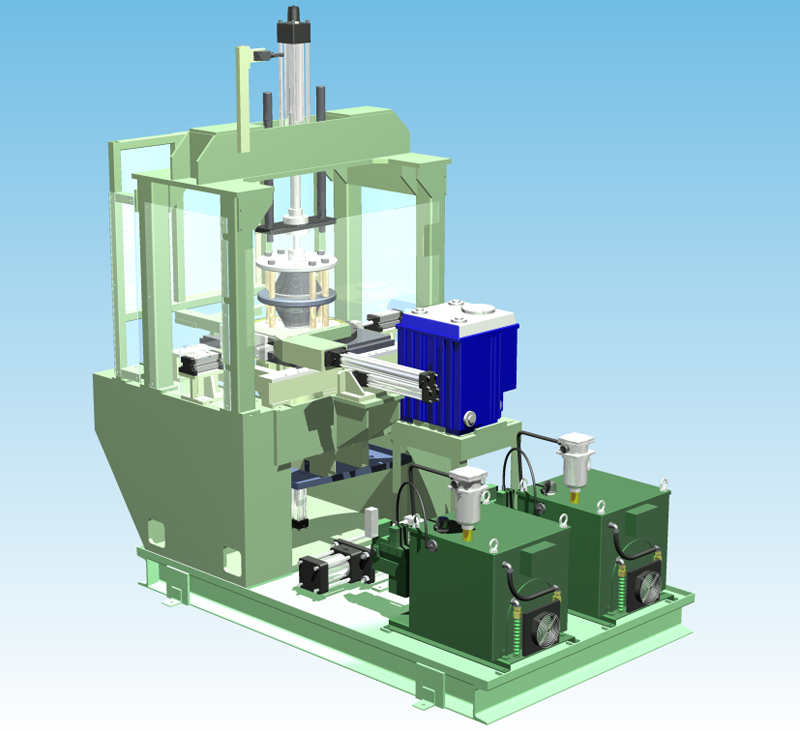

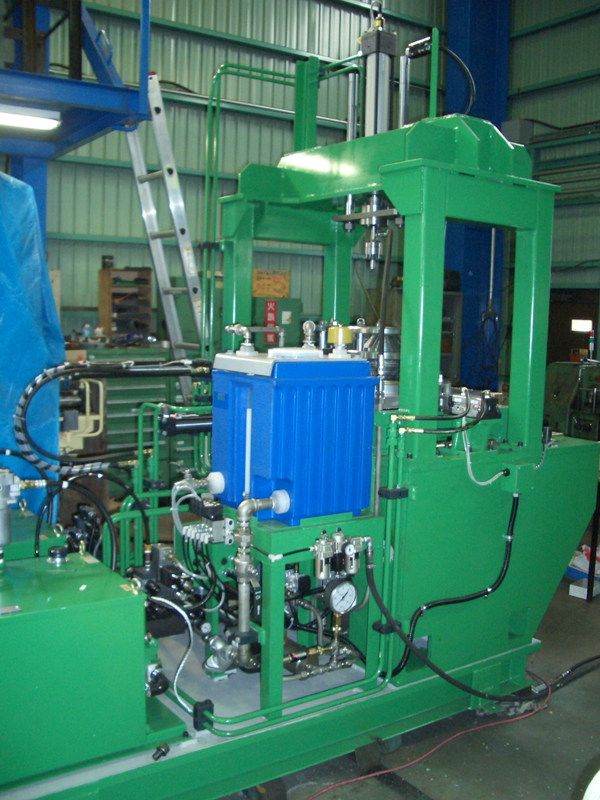

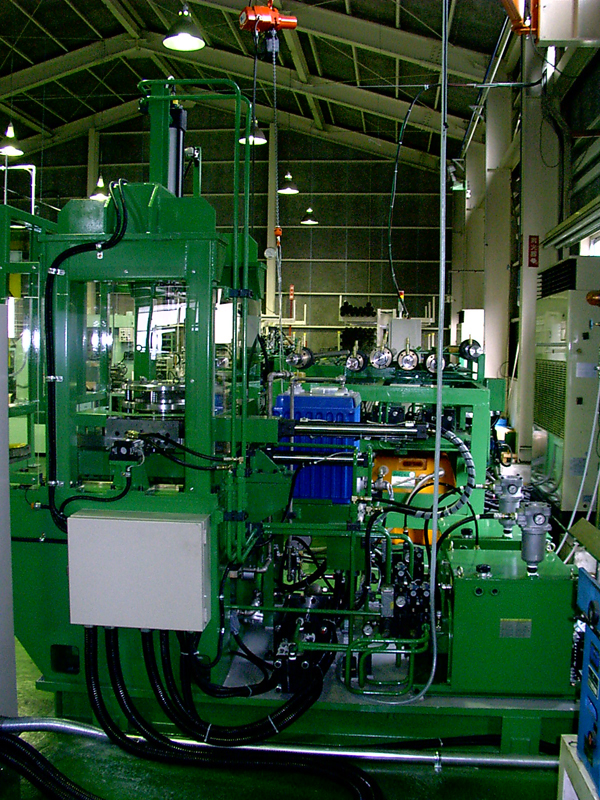

本成形装置は、鍛鋼弁用のベロ－ズの成形を容易に、高能率で生産出来るように構築した竪型総山フレキ成形装置です。装置は、ベースプレート上に油圧ユニット2台、増圧機、水タンク、成形フレ－ムを配し、制御・操作盤が独立型となったコンパクトな装置です。
