イージー プレス
イージ油圧プレス 【100Ton ～ 200Ton 】

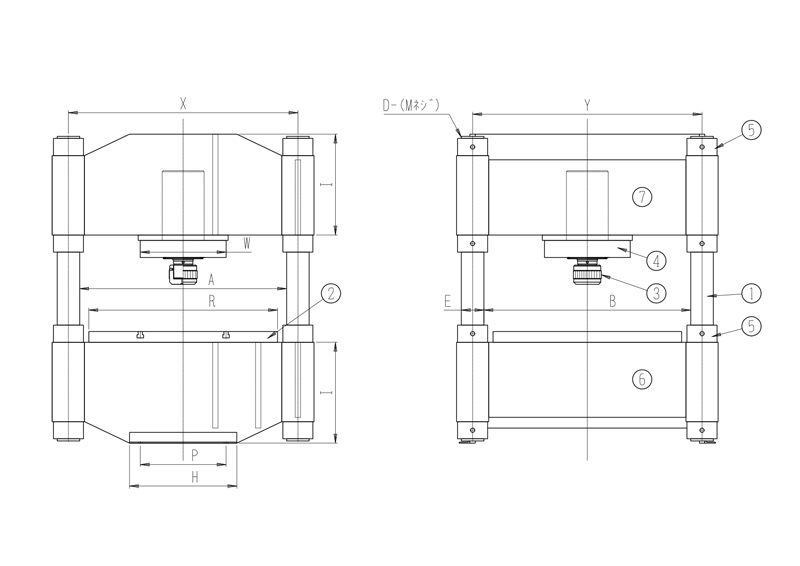

外形寸法図
| No. | X | W | A | R | P | H | I | E | Y | B |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1070 |
320 |
1000 |
880 | 600 | 700 | 470 | 105 | 1070 | 1000 |
| 2 | 1070 |
320 |
1000 |
880 | 600 | 700 | 470 | 105 | 1070 | 1000 |
| 3 | 1570 |
320 |
1500 |
1380 | 1100 | 1200 | 570 | 105 | 1070 | 1000 |
| 4 | 1570 |
320 |
1500 |
1380 | 1100 | 1200 | 570 | 105 | 1070 | 1000 |
| 5 | 1080 |
380 |
1000 |
880 | 600 | 700 | 570 | 120 | 1080 | 1000 |
| 6 | 1580 |
380 |
1500 |
380 | 1100 | 1200 | 700 | 120 | 1080 | 1000 |
| 7 | 1110 |
380 |
1000 |
880 | 600 | 700 | 640 | 175 | 1110 | 1000 |
| 8 | 1610 |
380 |
1500 |
1380 | 1100 | 1200 | 770 | 175 | 1110 | 1000 |
各部名称
| 品番 | 部品名 |
|---|---|
| 1 | ステー |
| 2 | テーブル |
| 3 | ラムヘッド |
| 4 | シリンダー |
| 5 | ナット |
| 6 | 下盤 |
| 7 | 上盤 |
概要
この油圧プレスは充分な剛性を有する鋼板溶接構造フレームのプレスです。製缶、歪矯正、成型、折曲、圧入、荷重テスト等のあらゆる加圧加工に最も適した安全性の高いプレスです。
構成
イージーバワー(PM-800又はPM-2000 20~23頁）を油圧ポンプとして使用、配管はホースにて、本体の高圧シリンダーに接続します。
※その他ご要望にお応じ、標準品以外の各種プレスを設計製作いたします。
（応用例写真参照ください。）
機種選定表
100TonΧ150stΧ500
1000Χ1000
PM-800
280
56
100TonΧ150stΧ501
PM-2000
1000
175
100TonΧ300stΧ700
1500Χ1000
PM-800
280
66
100TonΧ300stΧ700
PM-2000
1000
175
150TonΧ150stΧ500
1000Χ1000
PM-2000
500
80
150TonΧ300stΧ700
1500Χ1000
200TonΧ150stΧ500
1000Χ1000
PM-2000
500
80
200TonΧ300stΧ700
1000Χ1500
