フレキシブル加工機 HFDL300-M (大径総山山フレキシブル加工機)

本成形装置は、長尺のステンレス鋼管を1回当り9~12山の成形を連続して行う事で最大全長3,800mmのフレキシブルチューブを自動にて製作する装置です。

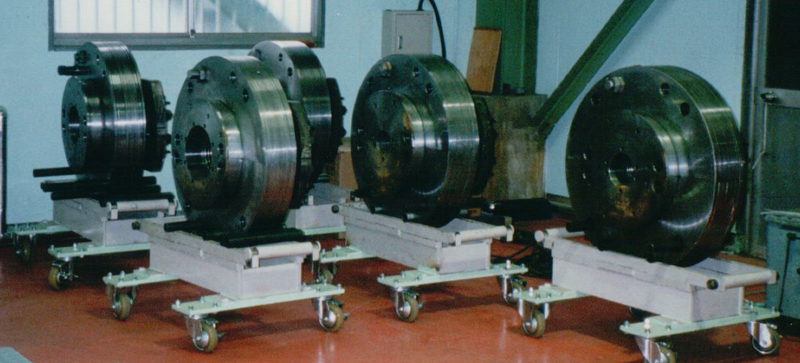

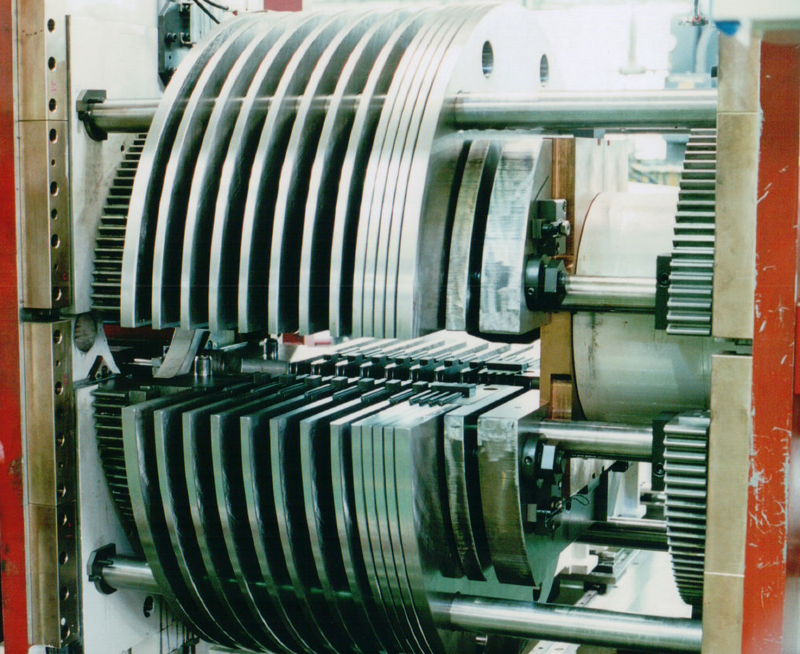

成形金型は、ワークの膨張に伴って同間隔に配置された金型の間隔が追従して収縮する機構となっておりまた、弊社特有の2つ割り構造で内金型と外金型が二重構造となっており、成形時は内金型が回転し、成形圧による金型の開き力を保持する為に肉厚減少が少なく、山高さも精度良い品質を安定して成形出来ます。
装置は、成形機本体、高圧発生装置、油圧ユニット、パイプ送り装置、芯金装置、電気制御盤、操作盤より構成されています。

装置主仕様

■主仕様
素管寸法

最大 : 250A×t0.7

最小 :  80A×t0.6

成型山数

最大 : 12 山

素管長さ

2.000mm ~12.000mm

成型圧力

最大 : 21 MPa

成形ストロ-ク

最大 : 350 mm

成型シリンダー

340KN

■増圧機(成形用)
構造

単動コンバーター方式

一次側圧力

21Mpa

二次側圧力

21Mpa

仕様液

水(防錆剤入り)

制御方式

クローズドループ

■油圧ユニット(装置駆動用)
圧力

Max.14Mpa

冷却

水冷

電動機

37KW×6P

■油圧ユニット(水圧発生装置用)
圧力

Max.21Mpa

冷却

水冷

電動機

15KW×6P

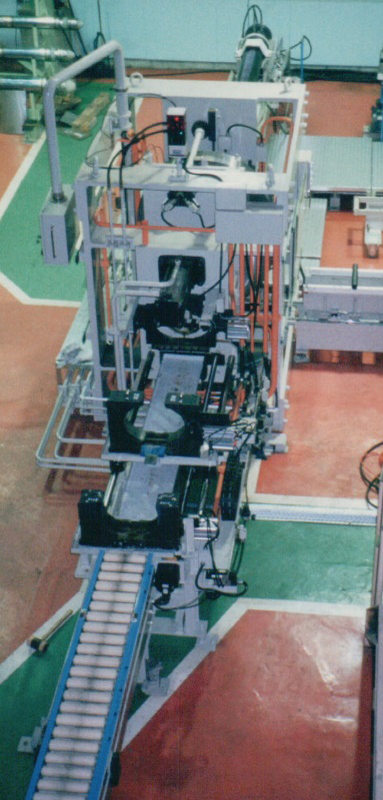

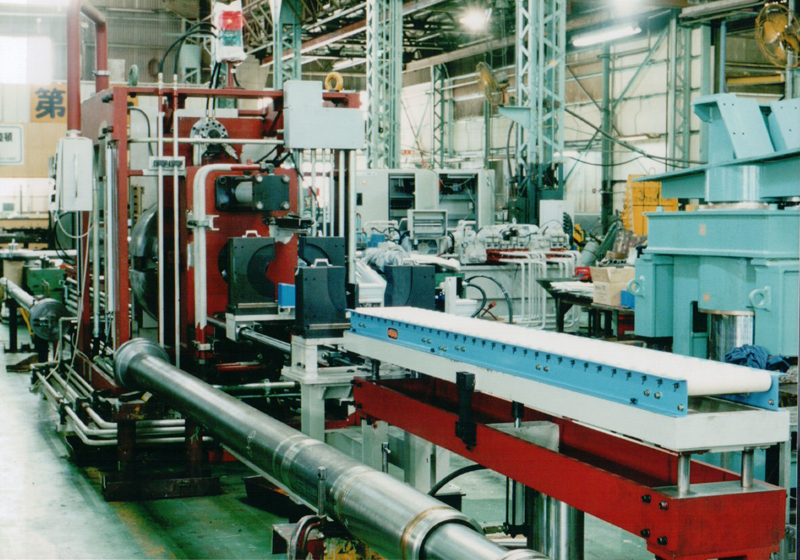

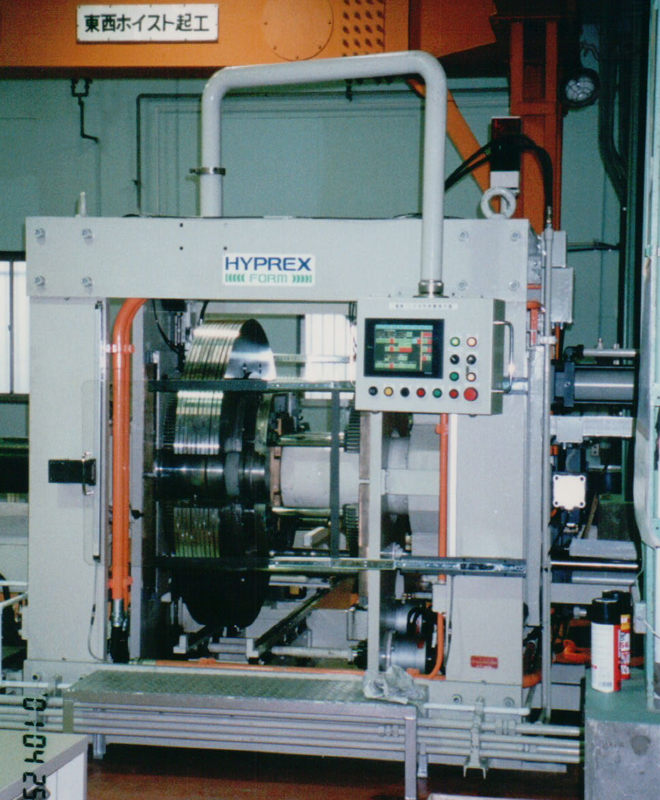

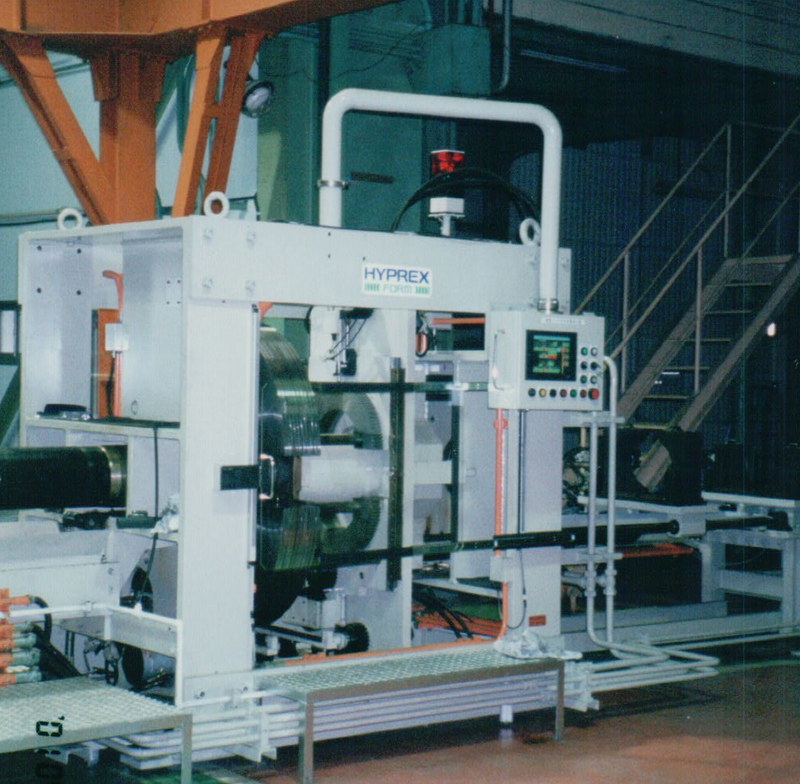

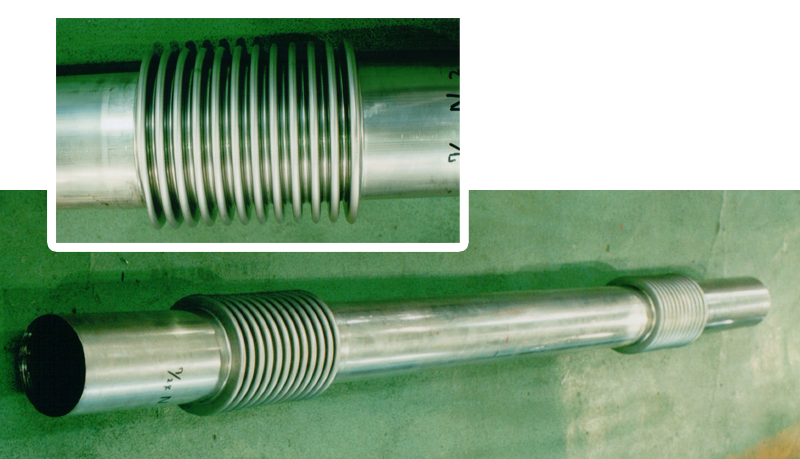

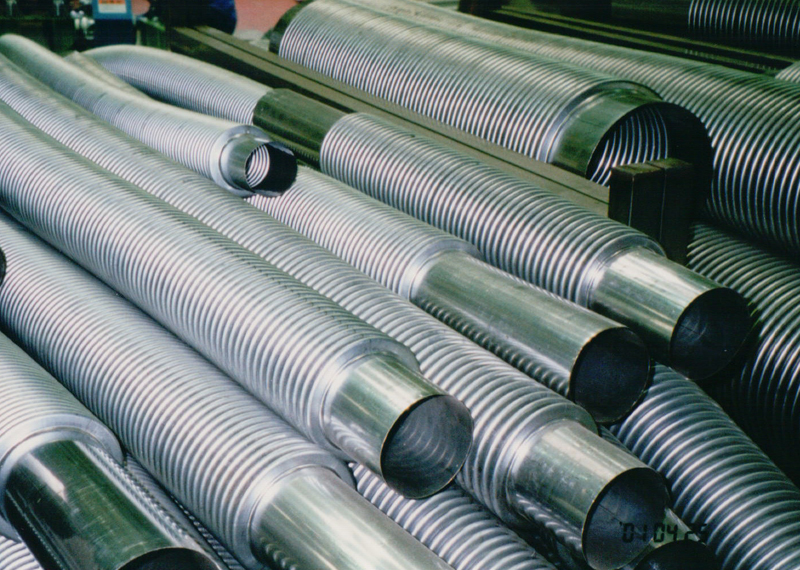

装置写真&成形サンプル
