内圧試験装置 (Internal pressure Tester)
高圧容器耐圧試験機(膨張量測定)
本装置は高圧容器の耐圧試験と耐圧力による容器の膨張量を測定する装置です。
装置構成は、「増圧機」・「測定槽」・「乾燥・給水ステーション」・「容器給水ユニット」・「測定槽給水ユニット」・「油圧ユニット」・「制御盤」より構成されています。

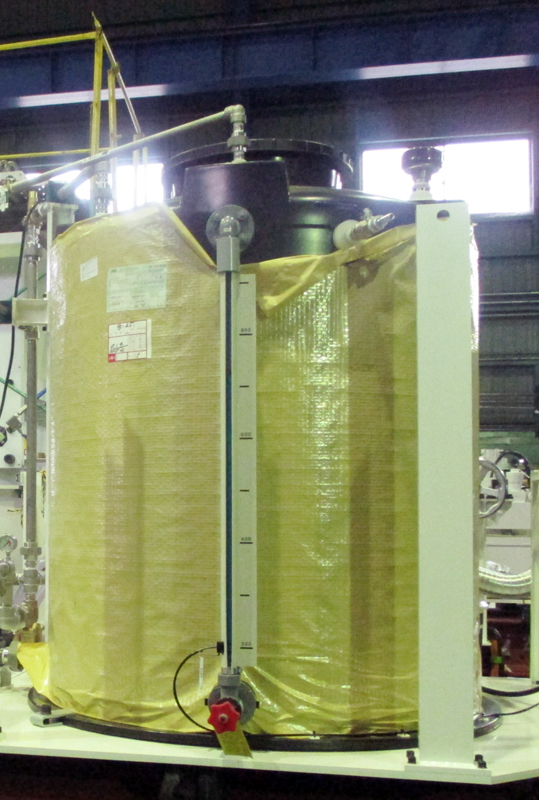

膨張測定は、容器を満水後にクレーンで測定槽に移動して落とし込み、上蓋を固定後に、試験層内水を供給致します。
試験槽が満水後に、容器に所定圧を昇圧して容器の膨張による水量を秤量する事で膨張量を確認します。
仕様
耐圧試験機（膨張量測定機）
| 高圧容器内容量 | 15L / 30L / 120L / 150L |
|
|---|---|---|
| 試験圧力 | 120MPa |
|
| 膨張量 | Max. 19.5L |
|
| 試験圧力精度 | ±１％ |
|

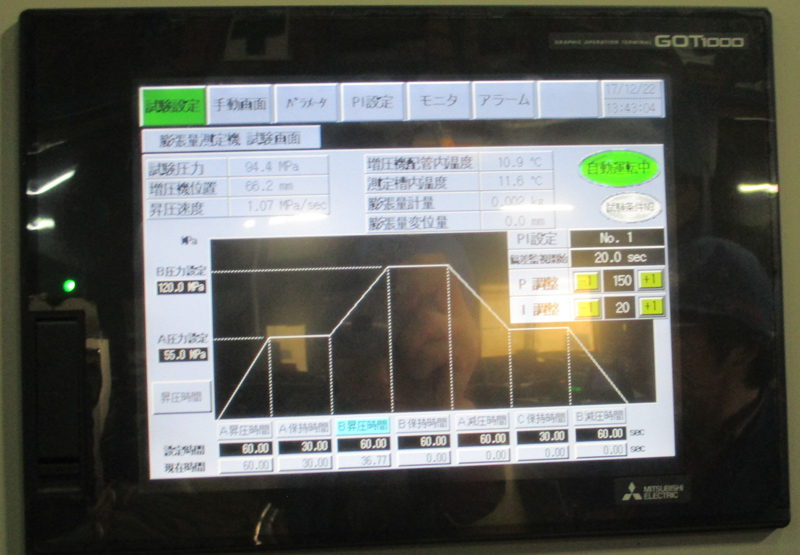

| 試験圧力波形 | 昇圧2段階＋保持 組合せ |
|
減圧2段階＋保持 組合せ |
||
（昇圧速度／昇圧は任意設定可能） |
||

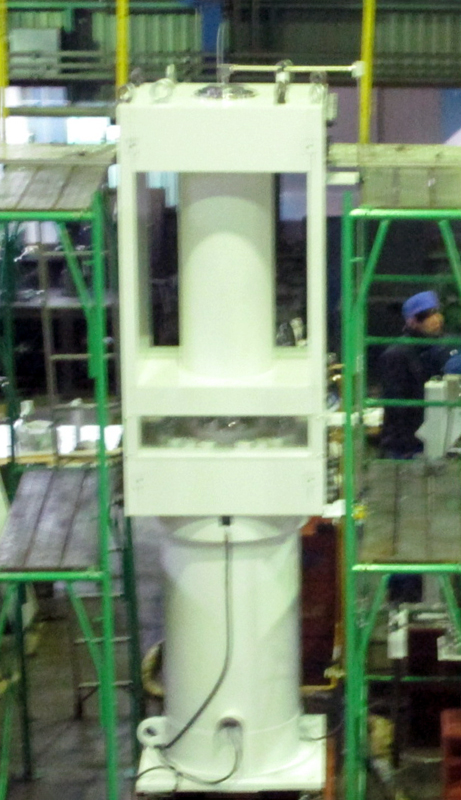

| 増圧機 |
一次側 | Max. 20.6MPa |
| 二次側 | Max. 120MPa |
|
| 形式 | シングルアクション |
|
