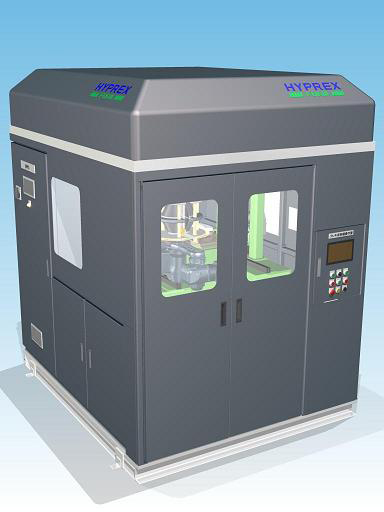

全自動小型ハイドロフーム＆フレキ成型機 ＨDL-CHB-40
フレキ成形&ハイドロ成形兼用
・フレキ成形 縦型提灯金型式総山成形
・ハイドロ成形 メカロック機構式軸押し内圧制御成形
特殊型ロック機構による型締め機構
ACサーボモーター駆動による高精度水圧制御
機能装置部の電動化による省エネ・低騒音
金型引き出し装置による段取り替えの容易化
6軸多関節ロボットによるワークの搬入出の容易化
大幅な省エネを実現
・消費電力量 93%削減
・エアー消費量 100%削減
・作動油仕様量 94%削減
・設置面積 15%削減
装置主仕様
| 成形能力 | 最大素管 | φ41.2×t0.6×380L |
|---|---|---|
| 最小素管 | φ19 |
|
| フレキ成形山数 | Max.30山 |
|
| フレキ成形用素管 | φ19×t0.5×SUS304 |
|
| バルジ成形用素管 | φ40×t0.6 |
|
| 増圧機 | 駆動 | ボールネジサーボモータ駆動 |
| 駆動能力 | 3.5Kw×200st |
|
| 成型圧力 | Ｍａｘ.40Mpa |
|
| 吐出量/ｼｮｯﾄ | 390cc/1shot |
|
| 吐出量 | 2.6L/min(at 40Mpa) |
|
5.3L/min(at 25Mpa) |
||
| 油圧ポンプ | 方式 | ACサーボモータ駆動ポンプ |
| 電動機容量 | 4.4KW×2台 |
|
| 吐出量 | 20L/min×2台 |
|
| 最高使用圧力 | 21Mpa |
|
| 油ﾀﾝｸ容量 | 4.2L×2台 |
|
| 低圧送水ポンプ | モータ容量 | 0.4KW |
| 吐出量 | 12.4L/min |
|
| 回収ポンプ | モータ容量 | 0.4KW |
| 吐出量 | 12.4L/min |
|
| 成形水遮断弁 | モータ容量 | 90W |
| エアー抜き弁 | モータ容量 | 90W |
| 圧抜き弁 | モータ容量 | 90W |
| 設置面積 | 2.5m×2.1m=5.25m2 |
|
| 重量 | 5800Kg |
|

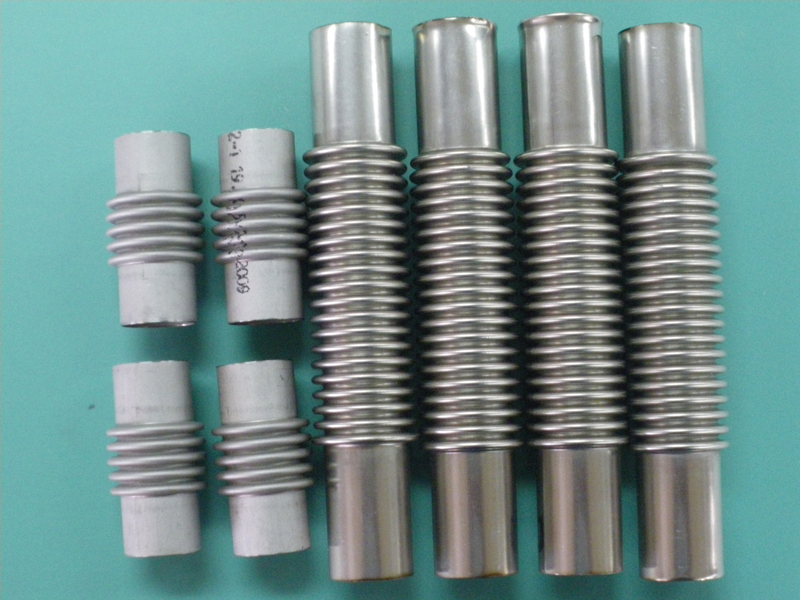

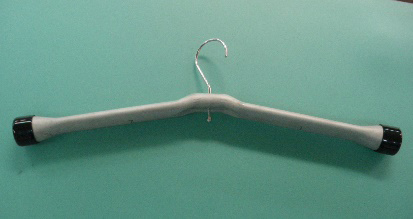

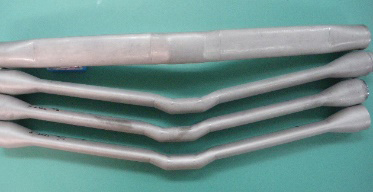

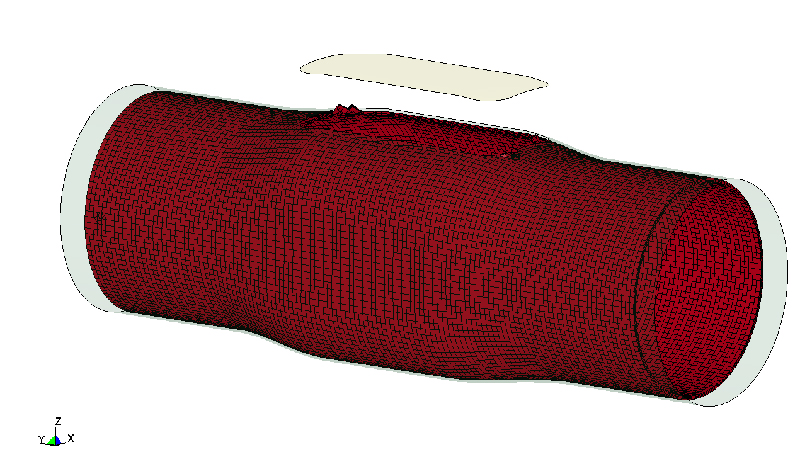

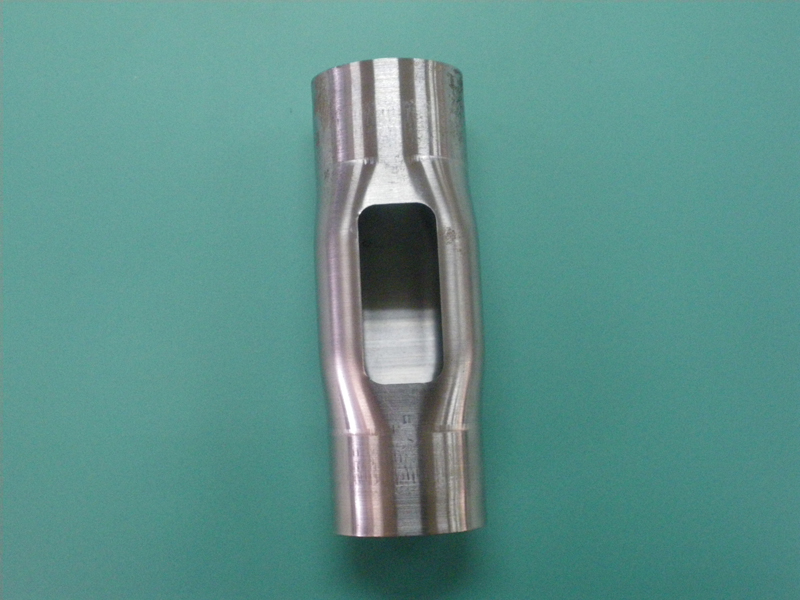

装置写真＆成形サンプル

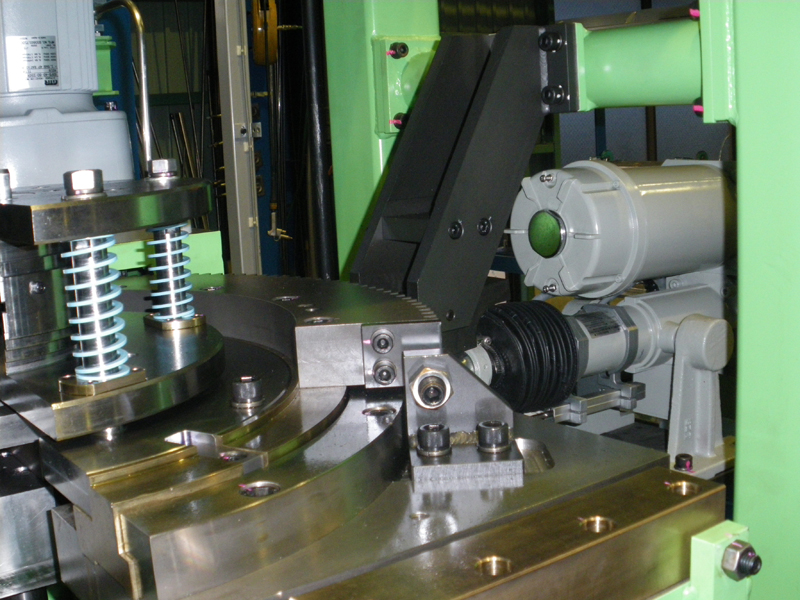

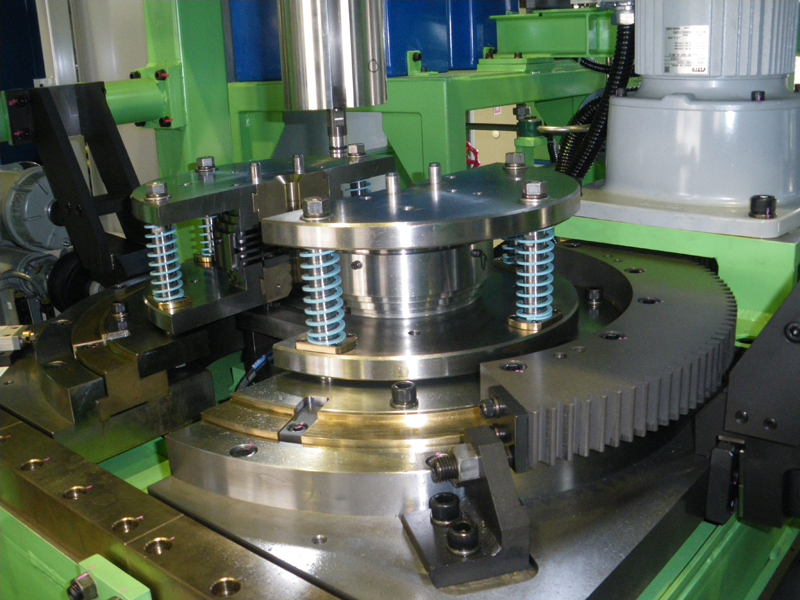

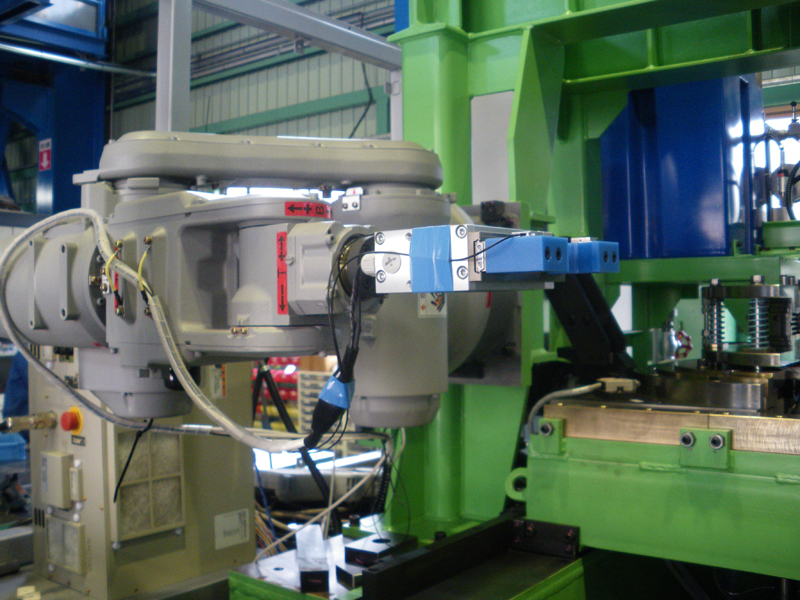

搬入出装置

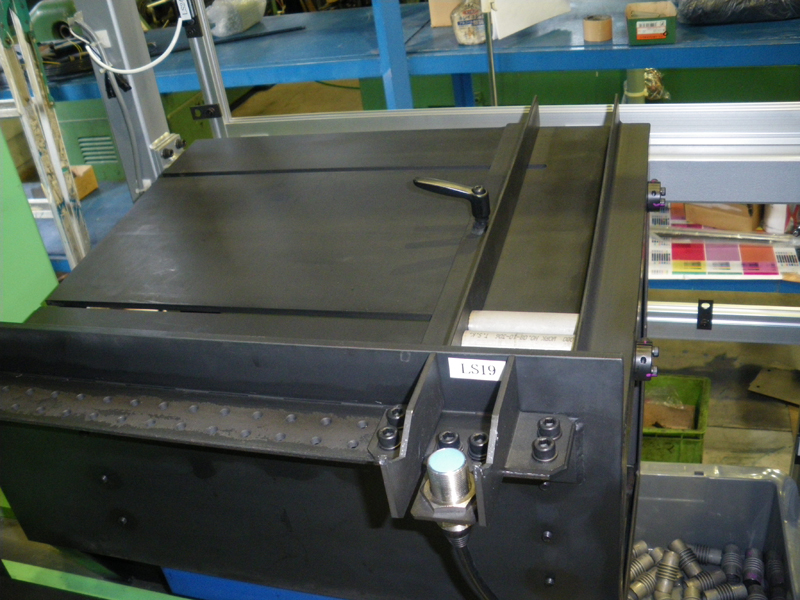

素管スキット

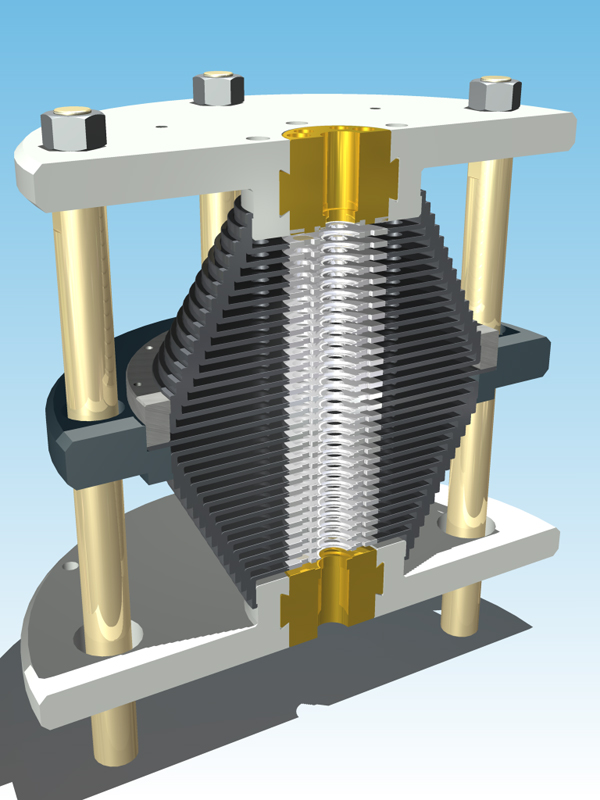

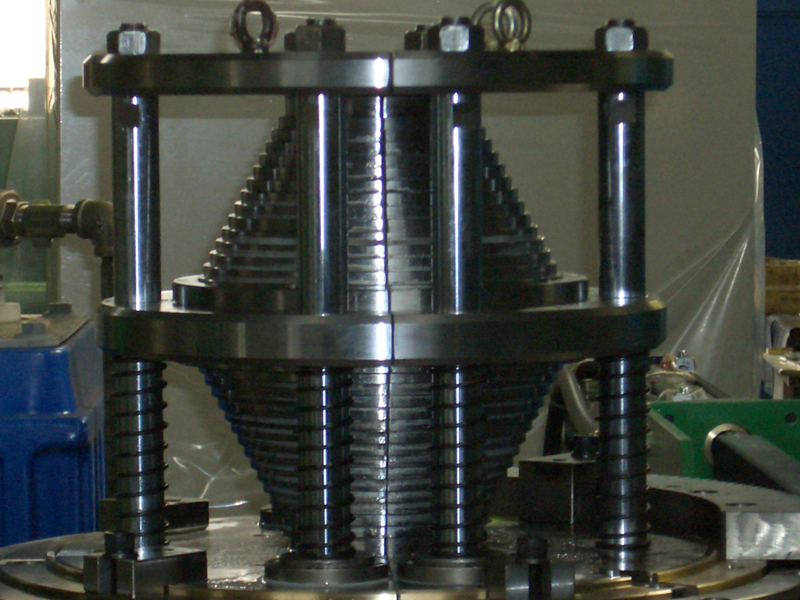

フレキ成形金型

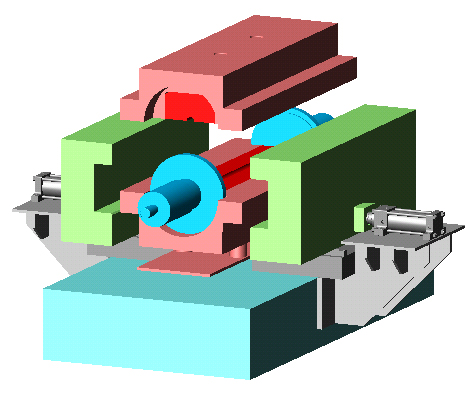

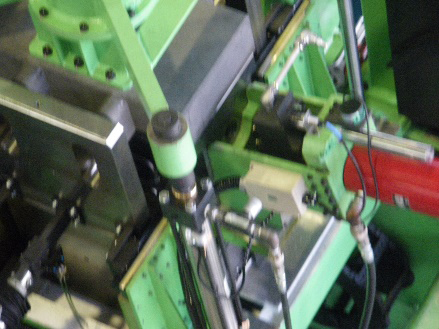

金型開閉装置
「環境にやさしいし水圧を活かした技術」でより安全性の高い全自動装置です。
「HDL-CHB-40小型ハイドロ&フレキ成型機」は、特殊メカロック機構の採用で大きな型締め力が不要となり更に、“フレキ加工及び型バルジ加工”の両方を可能とした兼用装置です。また、成形品の高精度化及び省エネ・コンパクト化を実現いたしました。
