鋼板歪矯正機 (REFORRMING PRESS)
橋梁用多連歪矯正機
HRC-150-2-S-U/I
HRC-250-5-S-U/I
主仕様(HRC-150-2-S-U/I )
| 矯 正 力 量 | 75Ton × 2 Units |
|
|---|---|---|
| 鋼板寸法 | 巾 | 1．5m × 6．0m |
| 長 さ | 5．0m × 20．0m |
|
| 厚 み | 6．0mm × 45．0mm |
|
| 重 量 | Max．45Ton |
|
| I - RIB | 厚 み | Max．32mm |
| 高 さ | Max．350mm |
|
| 間 隔 | Min.250mm ～ Max．1000mm |
|
| U - RIB | 厚 み | 6mm ／ 9mm |
| 下部巾 | 300mm ／ 350mm |
|
| 高 さ | 220mm ／ 360mm |
|
| 間 隔 | Min.280mm ～ Max．450mm |
|
| 矯 正 精 度 | ± 1 mm |
|
| 矯 正 速 度 | 1．0m ～ 8．0m |
|
| 油圧ユニット | 高 圧 | ２２KW × ６Ｐ × ２２０Ｖ |
| 低 圧 | ３．７ＫＷ × ４Ｐ × ２２０Ｖ |
|
| 容 量 | ４００L |
|
| 冷 却 | 水冷式 ／ 冷媒式 |
|
主仕様(HRC-250-5-S-U/I )
| 矯 正 力 量 | 50Ton × 5 Units |
|
|---|---|---|
| 鋼板寸法 | 巾 | 1．5m × 4．5m |
| 長 さ | 5．0m × 20．0m |
|
| 厚 み | 8mm × 40mm |
|
| 重 量 | Max．30Ton |
|
| I - RIB | 厚 み | Max．20mm |
| 高 さ | Max．350mm |
|
| 間 隔 | Min.250mm ～ Max．1000mm |
|
| U - RIB | 厚 み | 6mm ／ 12mm |
| 下部巾 | 280mm ／ 350mm |
|
| 高 さ | 100mm ／ 300mm |
|
| 間 隔 | Min.250mm ～ Max．500mm |
|
| 矯 正 精 度 | ± 1 mm |
|
| 矯 正 速 度 | 1．0m ～ 8．0m |
|
| 油圧ユニット | 高 圧 | ２２KW × ６Ｐ × ２２０Ｖ |
| 低 圧 | ３．７ＫＷ × ４Ｐ × ２２０Ｖ |
|
| 容 量 | ４００L |
|
| 冷 却 | 水冷式 ／ 冷媒式 |
|
特徴
① Uリブ矯正は、リブに対し対象に左右同時矯正する為にUリブ内のパネル部がの変形が抑制できます。
② 曲り桁に対しての矯正は、階段上に矯正を自動的に実施致します。
③ 加圧ユニット／受圧ユニットのシフト数値化により、リブピッチに自動移動による 連続自動矯正（往復）が可能。
④ 山型クャンバーを同時に矯正できます。

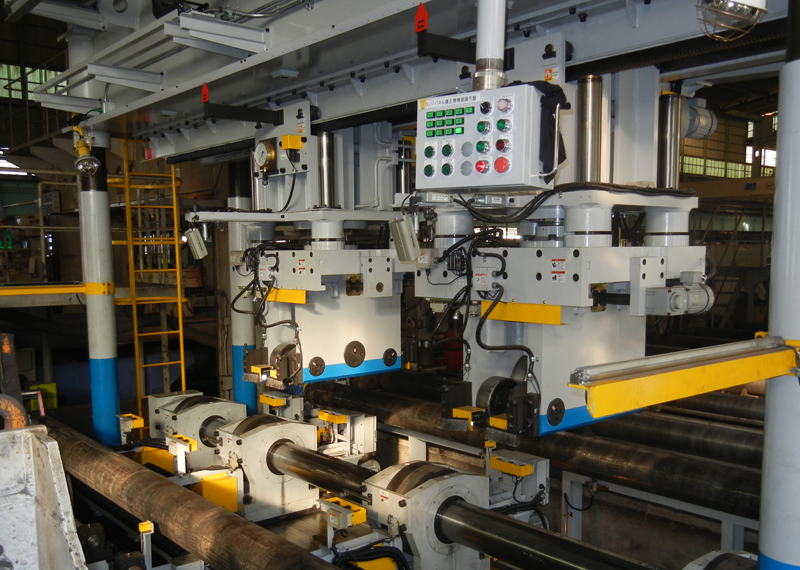

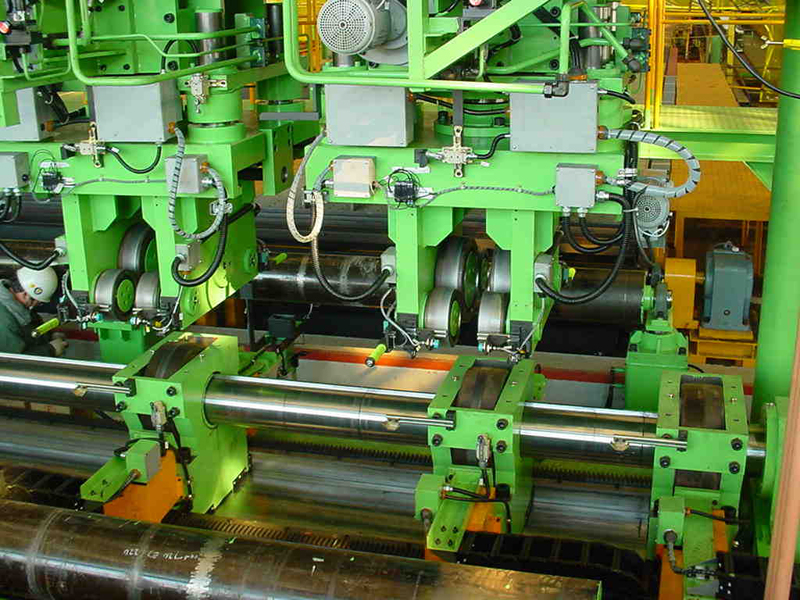

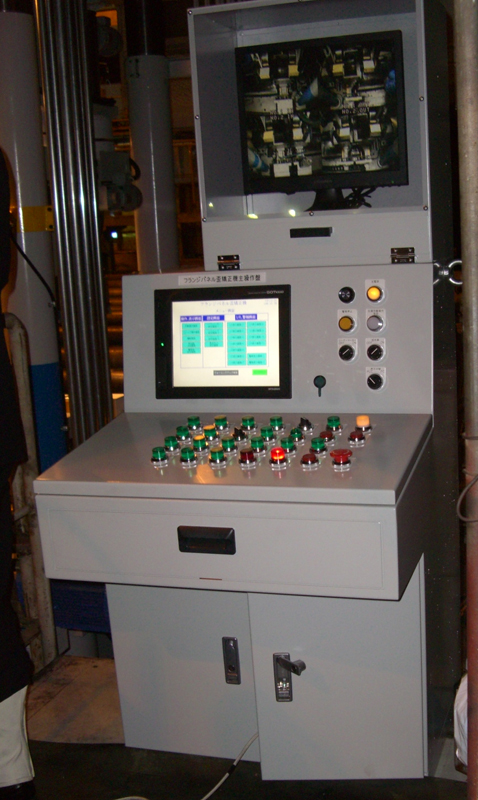

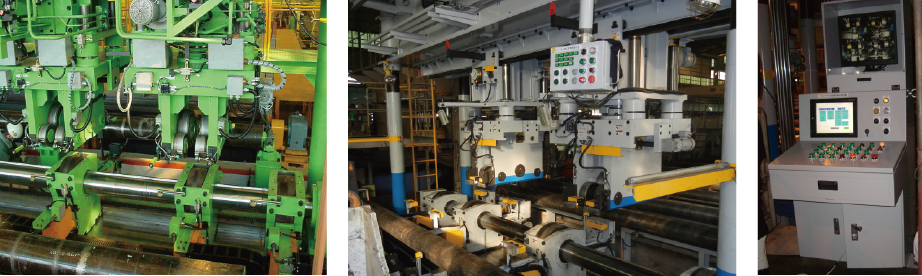

HRC-150-2-S-U/I 加圧及び受圧ユニット ／ 操作盤

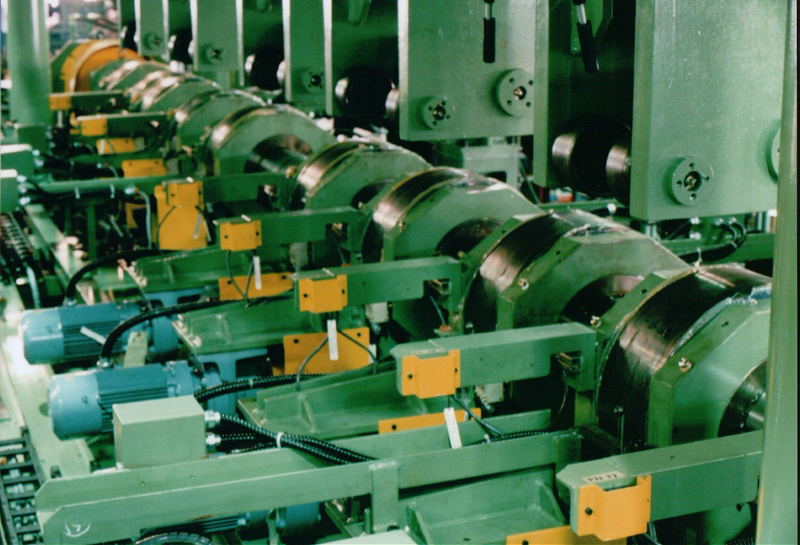

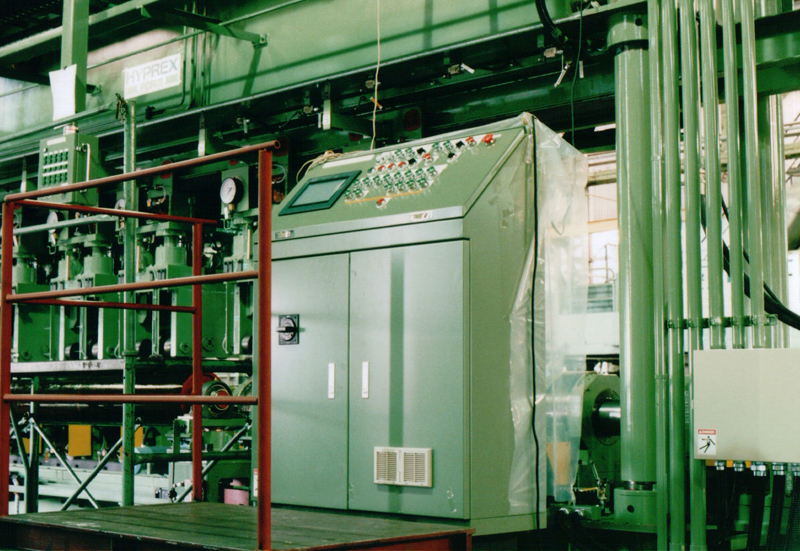

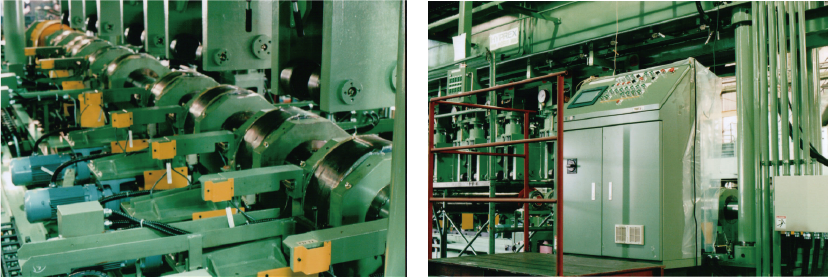

HRC-150-5-S-U/I 加圧及び受圧ユニット ／ 操作盤
本矯正機は、橋梁向けに開発されたUリブ及びIリブ矯正を可能とした多連式ローラ式歪矯正機です。
Uリブ及びIリブ矯正を行う為に、加圧ローラ巾を調整可能としました。
