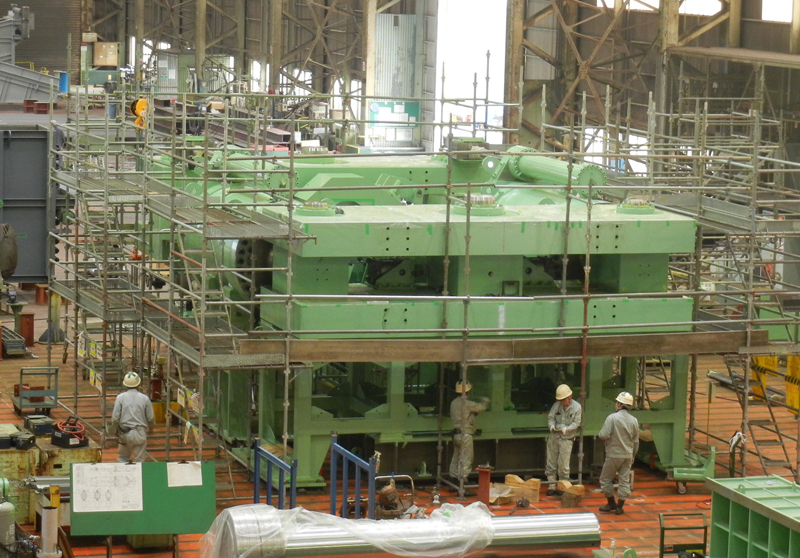

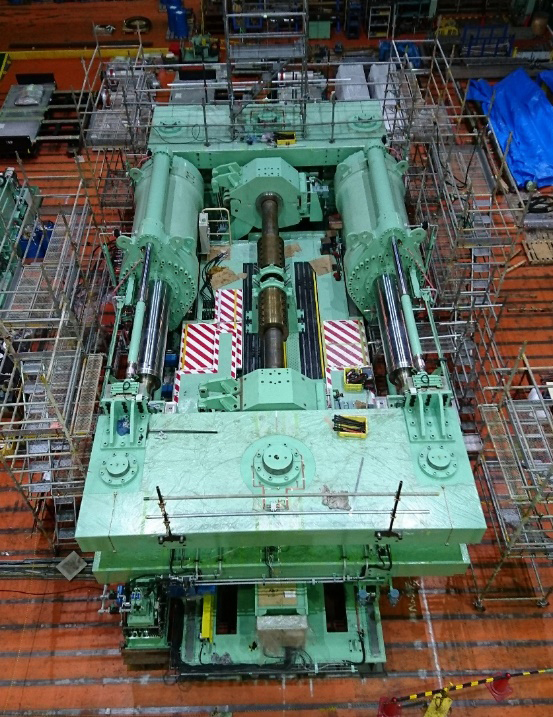

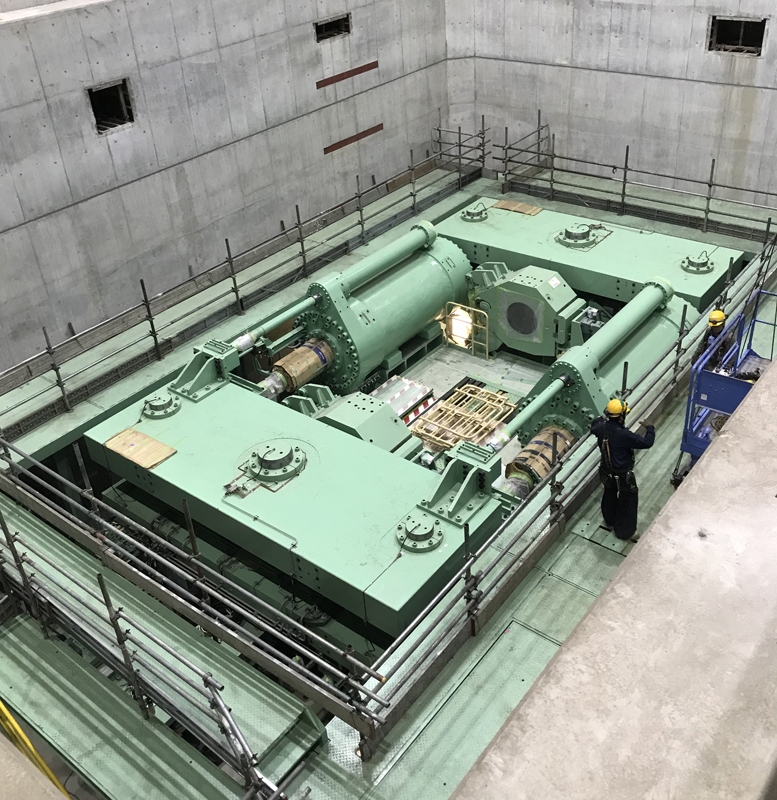

圧潰バースト試験機 (Tube Collapse and Borsting TESTER)
高荷重試験機 (Collapse Tester )

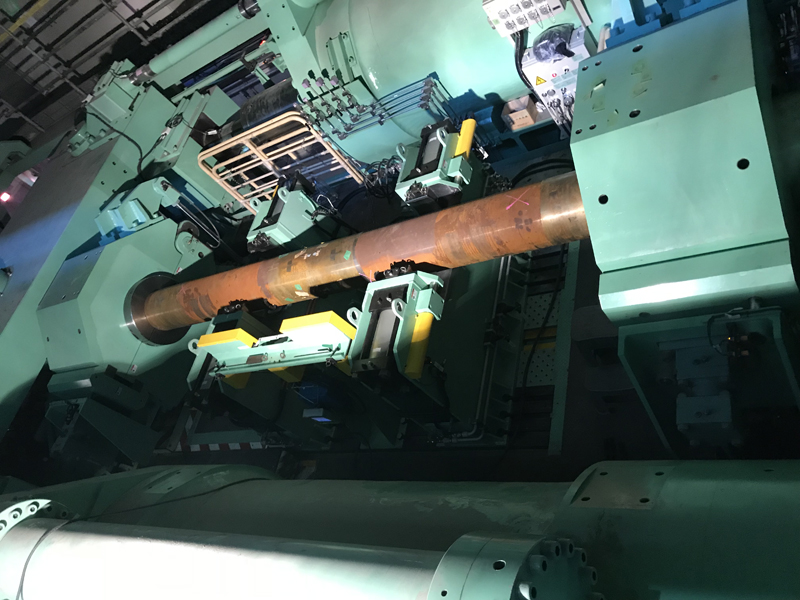

本装置は油性管(ケーシング、チュービング)の継手についてISO13679に準拠した性能試験を行う為の装置です。
➊ 軸力（引張／圧縮）＋ガス内圧の試験。
➋ 軸力（引張／圧縮）＋ガス内圧の試験+曲げ荷重試験。
➌ 軸力(引張)＋ガス内圧の条件にて、熱サイクル試験
供試材仕様
| パイプ外径 | 7゛～17゛ |
|---|---|
| パイプ肉厚 | wt 8.0 ～ 35.0 mm |
| カップリング外径 | φ190.2 ～ φ506.3 mm |
| カップリング長 | 190.2～506.3 mm |
| 供試材長 | 1,450 ～ 3.000 mm |
| 全 長 | 5.520 ～ 7.520 mm |
| 機械ストローク | 2.400 mm |
| 基準重量 | パイプ部 100 ～ 1.000 kg |
| 材 質 | 炭素鋼、合金鋼、13Cr鋼、ﾊｲｱﾛｲ 等 |
装置仕様
引張／圧縮荷重試験
| 最大引張／圧縮荷重 | 34.300 KN |
|
|---|---|---|
| 最小引張荷重 | 510 KN |
|
| 最大荷重増加速度 | 250 KN/min |
|
| 最大減少荷重速度 | 5.000 KN/min |
|
| 精 度 | 1715KN ～ 34.300KN | ±1％ |
| 510KN ～ 1.715KN | ±17.15KN |
|
| 最大速度 | 無負荷時 | 200 mm/min |
| 負荷時 | 30 mm/min |
|
曲げ試験 4点支持曲げ方式
| 最大曲げモーメント | 2.326 KN・m |
|
|---|---|---|
| 最小曲げモーメント | 2 KN・m |
|
| 曲げ曲率 | 7" | 56.40 deg/30m |
| 9-5/8" | 41.04 deg/30m |
|
| ～ 13" | 29.04 deg/30m |
|
| ～ 16" | 23.62 deg/30m |
|
| 最大荷重速度 | 250 KN/min |
|
| 最大荷重減少速度 | 5.000 KN/min |
|
昇温・降温試験
| 昇温 | 最大 | 360 ±10 ℃ |
|---|---|---|
| 基準 | 180 ℃ |
|
| 降温 | 最小 | 4 ℃ |
| 基準 | 56 ℃ |
高温外圧試験
| 試験媒体 | 油 |
|---|---|
| 最大圧力 | 300 Mpa (高温時270Mpa) |
| 最大昇圧速度 | 105 Mpa/min |
| 最大温度 | 260 ℃ |
| 最大昇温速度 | 5.5 ℃/min |
