バルブ試験機 (Valve Tester)

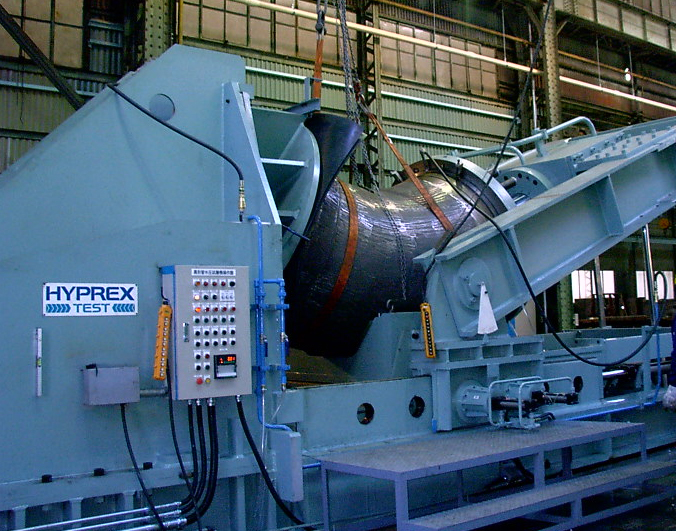

1500A 異形管水圧試験装置

本装置は、ダクタイル鋳鉄製異形管の水密性を検査する為に、規格に定められた水圧を加えて所定時間保持させて耐圧試験を行う装置です。

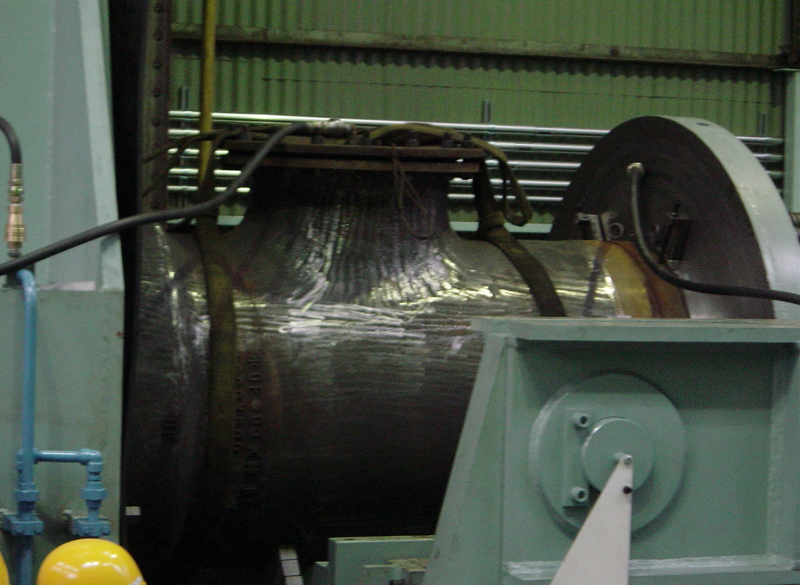

  • ■直管、T管、曲管などの各種類の耐圧試験が可能です。
  • ■シール圧は、ワークサイズ毎に数値設定が可能です。
  • ■ワーク芯とシールシリンダーが同芯の為、対象ワークが大型にもかかわらずコンパクトとなっています。
  • ■試験圧力は、記録計にて記録する事が出来ます。
  • ■ワーク角度に合わせて、シールヘッドが揺動致します。

装置主仕様

試験種類

耐圧試験

ワーク 種類

ダクタイル鋳鉄異形管

接合形状

F、K、TU、UF、S、US

形状

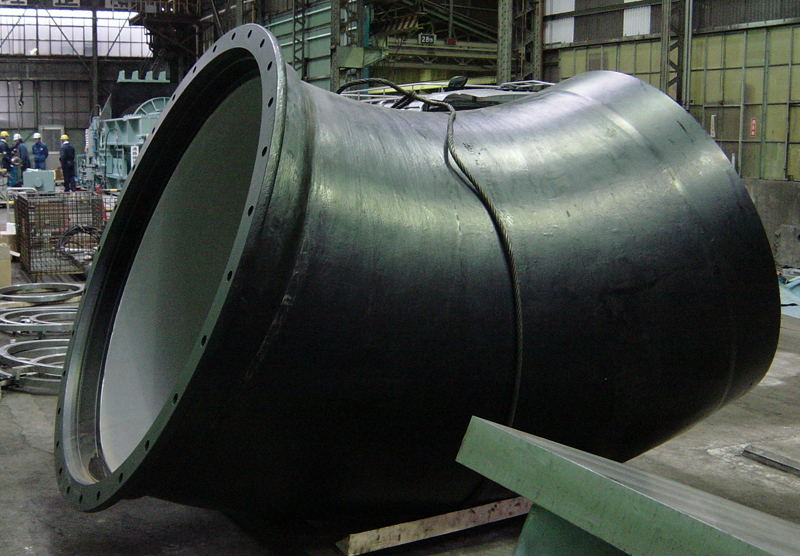

曲がり管(両端UF、両端フランジ)

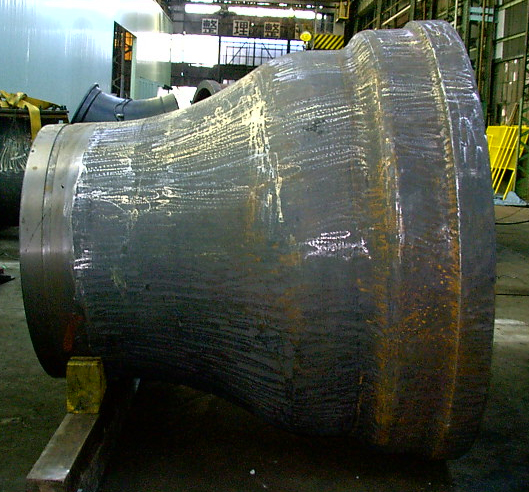

片落管、T字管、ストレート管

角度

45゜ / 22゜-1/2 / 11゜-1 / 4 / 5゜-5/8

口径寸法

600A ~ 1500A

試験 圧力

600A         3.0Mpa

700A  ~  1000A   2.0Mpa

1000A  ~  1500A   1.5Mpa

保持時間

600A          60sec以上

700A  ~  1000A   120sec以上

1000A  ~  1500A   200sec以上

シール力量

4500 KN
