鋼管耐圧試験機 (HYDROSTATIC TESTER)

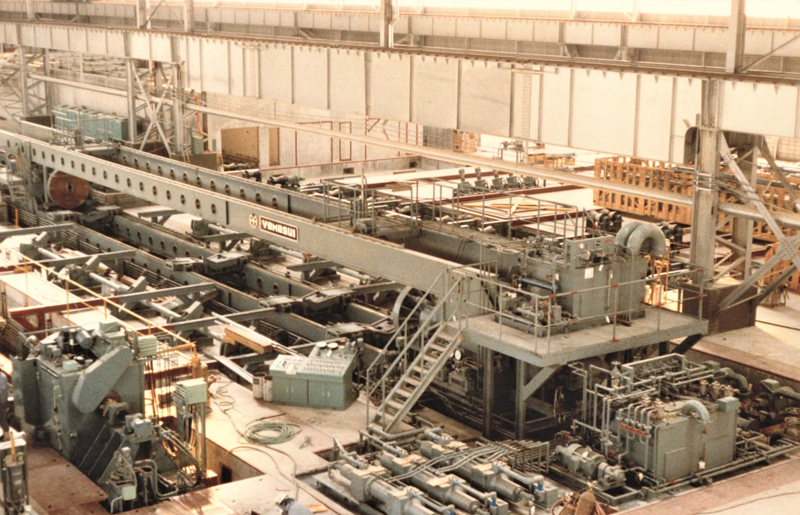

スパイラル鋼管水圧試験機

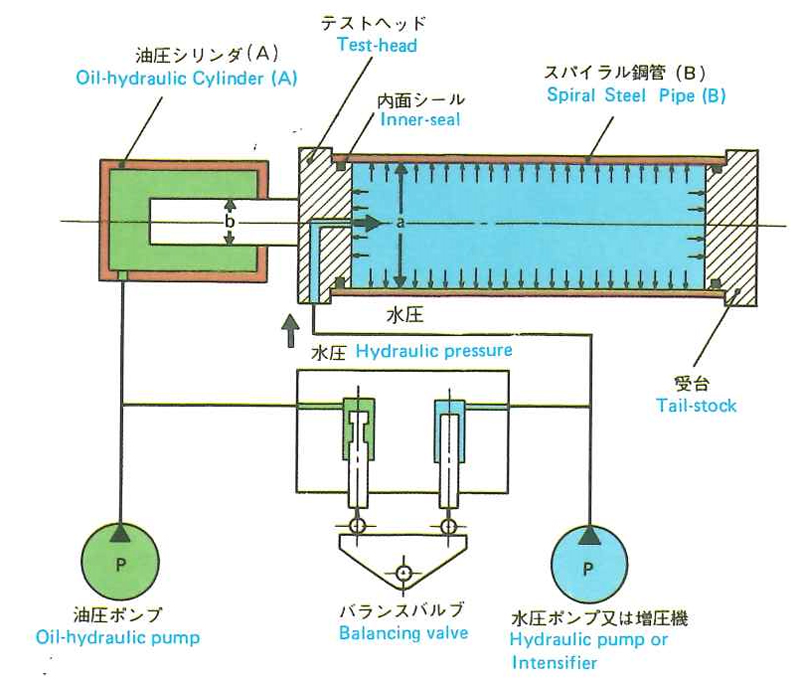

■バランスバルブ
大径鋼管を試験機内に入れ両端をシールして、ヘッドストックより水圧ポンプ又は増圧機で耐圧設定圧力をかけて試験します。
この場合、油圧シリンダーの押す力と鋼管の内圧をたえず b＞a の関係を保つためにバランスバルブを設けて制御します。管内の内圧と油圧シリンダーの押す力をバランスさせるだけでなく、サイズ別の鋼管内圧に適した力のコントロールをする他鋼管のシールを保護します。
■主要能力
| 型番 | SP-0.3-60 | SP-0.3-80 | ||||
|---|---|---|---|---|---|---|
| 鋼管外径 (in) | 20 ～ 60 |
24 ～ 80 |
||||
| 鋼管長さ (ft) | 20 ～ 80 |
20 ～ 60 |
||||
| 最高試験圧力 (psi) | 3000 |
3000 |
||||
| プレッシングロード (ton) | 1800 |
2400 |
||||
| シール方法 | 端面シール |
|||||
| 圧力保持 (sec) | 30 |
20 |
||||
| 試験本数 (本/時) | 外径(mm) | O.D (in) | 試験圧力 (psi) |
本／時 |
試験圧力 (psi) |
本／時 |
| 508.0 | 20 | 1350 |
14 |
1350 |
12 |
|
| 609.6 | 24 | 1130 |
13 |
1310 |
11 |
|
| 711.2 | 28 | 1130 |
12 |
1310 |
11 |
|
| 762.0 | 30 | 1130 |
12 |
1140 |
11 |
|
| 863.8 | 34 | 160 |
11 |
1110 |
10 |
|
| 914.4 | 36 | 1230 |
11 |
1070 |
10 |
|
| 1016.0 | 40 | 1000 |
10 |
980 |
10 |
|
| 1068.4 | 42 | 1470 |
9 |
980 |
10 |
|
| 1219.2 | 48 | 1410 |
8 |
980 |
9 |
|
| 1422.4 | 56 | 1450 |
8 |
1040 |
8 |
|
| 1524.0 | 60 | 670 |
7 |
1100 |
6 |
|
| 2032.0 | 80 | - |
- |
2040 |
4 |
|
バランスバルブ
