バルブ試験機 (Valve Tester)

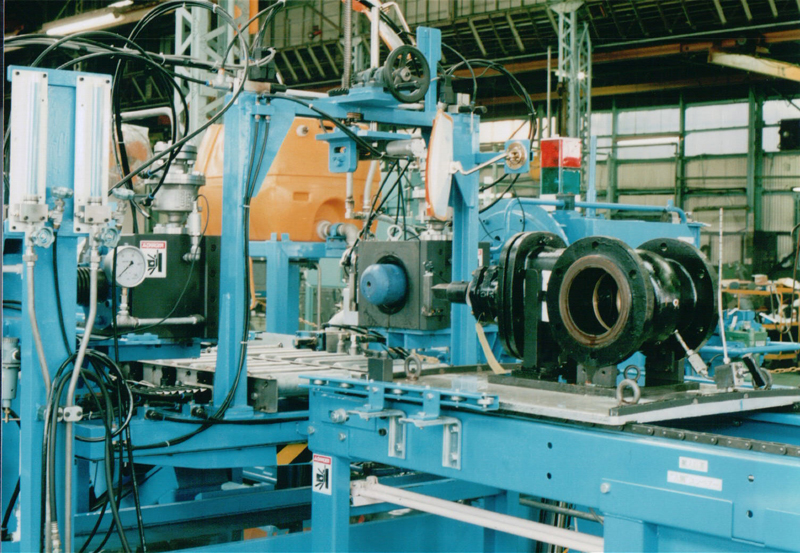

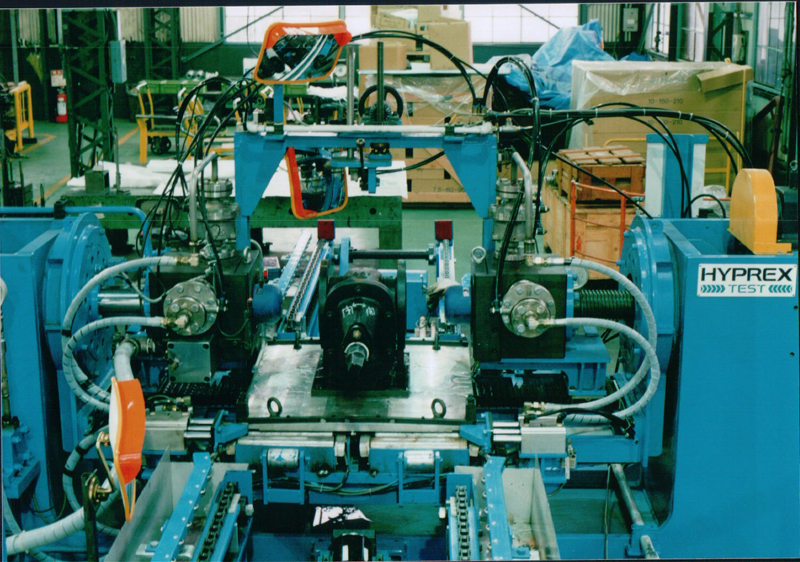

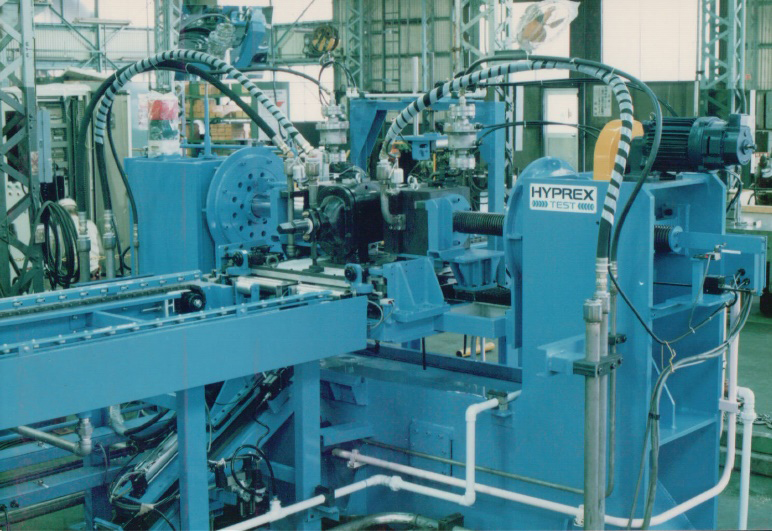

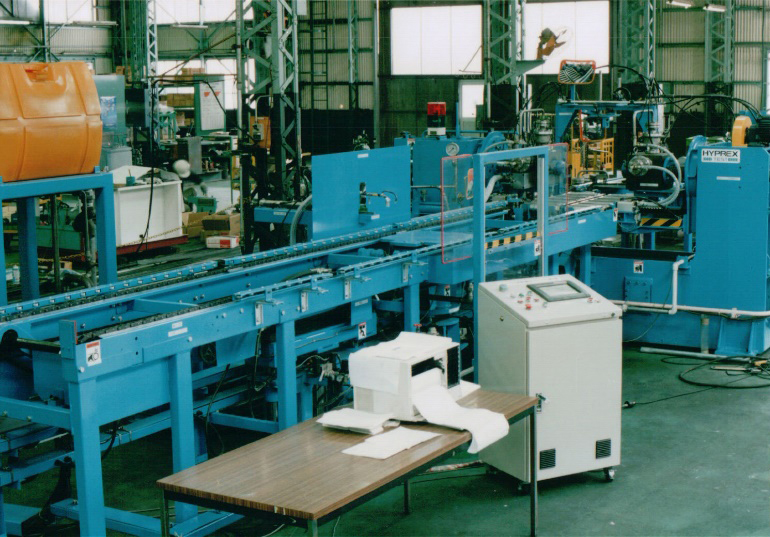

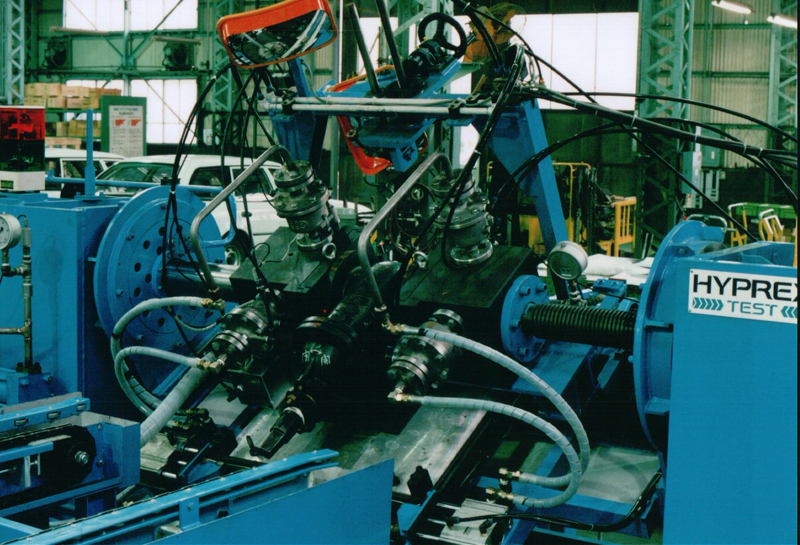

全自動バルブ耐圧試験装置
■多品種のバルブの検査が可能。
■耐圧試験は、自動試験、自動記録を行います。
■検査対象バルブの、検査装置への自動取付けを行います。
■険阻装置への自動搬入、搬出を行います。
■保守管理が容易です。
装置主仕様
| 試験種類 | 耐圧試験、洩れ試験 |
|
|---|---|---|
| ワーク | 種類 | 水道用仕切弁 水道用ダクタイル鋳鉄仕切弁 船舶用鋳鉄5K玉形弁 水道用ソフトシール仕切弁 |
| 口径寸法 | 50A ～ 200A |
|
| 試験圧力 | 試 験 圧保持時間 | 0.75 ～ 2.6 Mpa 15sec 以上 |
| シール力量 | 最 大 | 110 KN |
| 制御方式 | サーボバルブによる内圧制御 内圧とシール力量のバランス制御 |
|
| 操作方法 | 全自動、半自動、単独動作 |
|
| 処理能力 | 約7min／台 |
|
水道用、船舶、産業用の各バルブは全数水圧検査が義務付けられていますが、作業者が人力で試験機への搬入、取付、検査、取出し、搬出等を行っておりますが、本装置は水圧検査の為の自動化・省力化をシステム開発した装置です。
