バルブ試験機 (Valve Tester)
異形管水圧試験装置

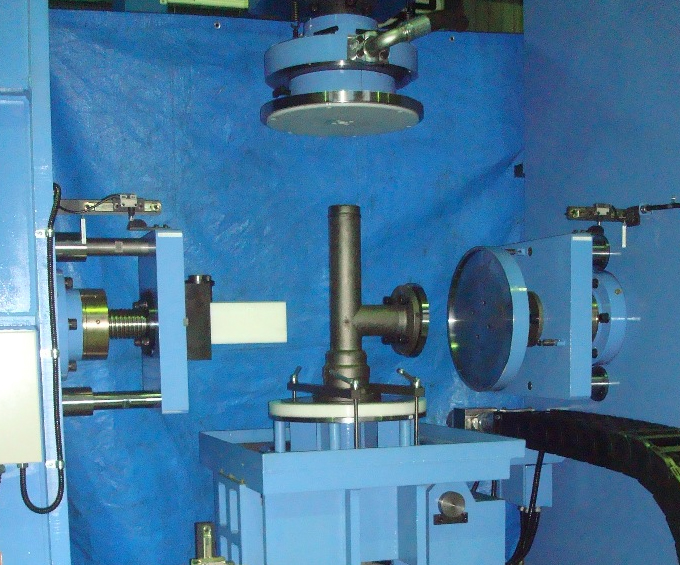

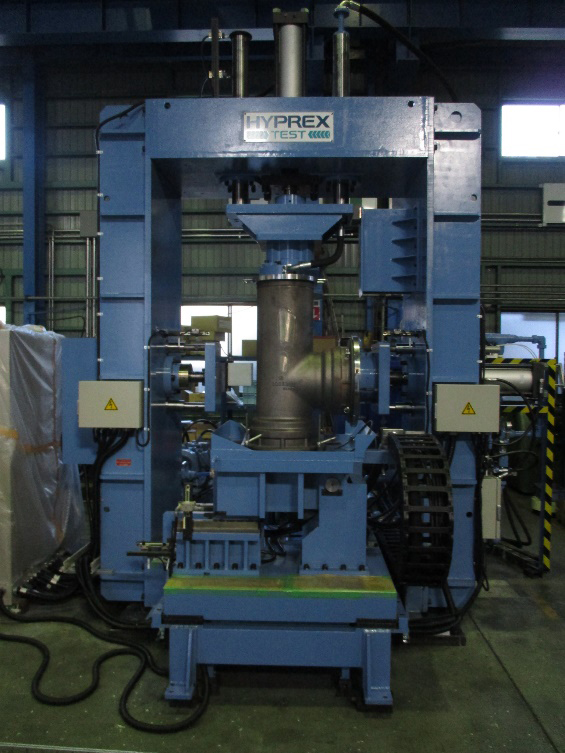

■直管、T管、曲管などの各種類の耐圧試験が可能です。

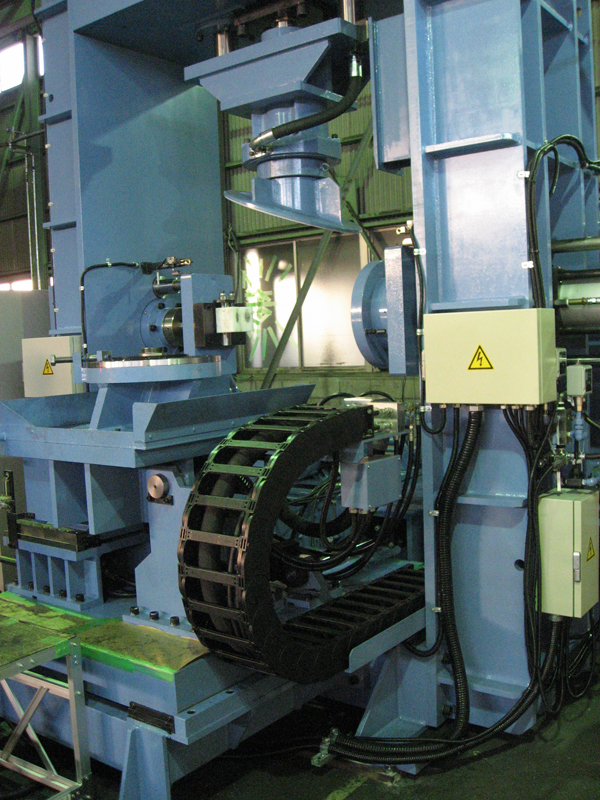

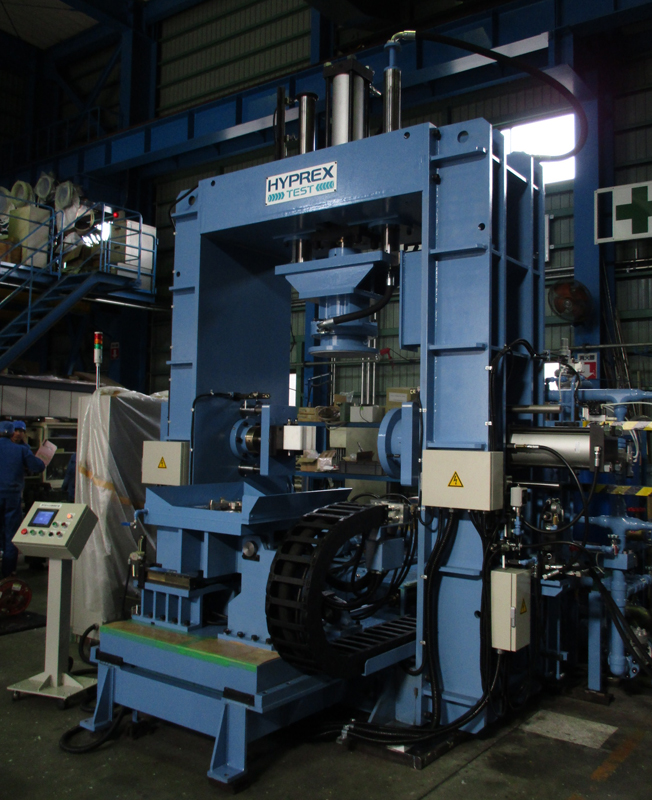

■ワーク搬送テーブルにより、試験ワークのセッテイング及び取出しが容易です。

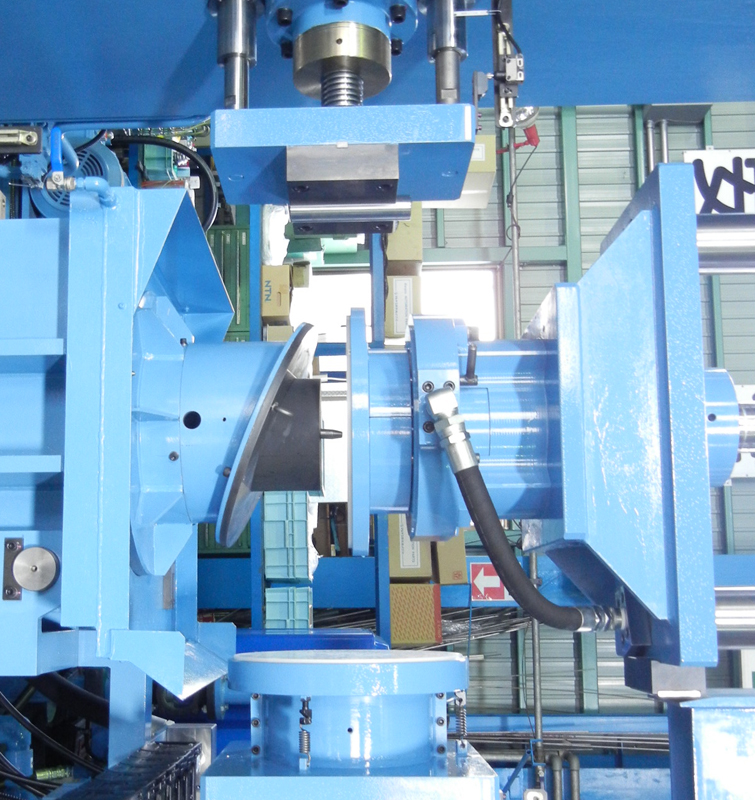

■シールヘッドの駆動が、スクリュー方式の採用によりワークに対し余計な負荷が掛かりません。
装置主仕様
| 試験種類 | 耐圧試験 |
|
|---|---|---|
| ワーク | 種類 | 水道用各種ダクタイル鋳鉄製異形管 (GX形) |
| T管 | 二受Ｔ字管、フランジ付Ｔ字管、浅層埋設型F付Ｔ字管 |
|
| 片側直管 | 受け挿片落管、挿し受片落管、短管２号 |
|
| 両側直管 | 継ぎ輪、両受短管、短管１号 |
|
| 片側曲管 | 45゜／ 22゜-1/2 ／ 11゜-1/4 ／ 5゜-5/8 |
|
| 両側曲管 | 45゜／22゜-1/2 |
|
| 口径寸法 | 75A ～ 300A |
|
| 試験圧力 | 3.0 Mpa |
|
| シール力量 | 500 KN |
|
| ワーク搬送台車ストローク | 1000 mm |
|
| 水圧ユニット | 圧 力 | Max.3.0MPa |
| 電 動 機 | 2.2kW×4P×200V×60Hz |
|
| 油圧ユニット | 圧 力 | 高圧：14Mpa／低圧：3.5Mpa |
| 電 動 機 | 7.5kW×6P×200V×60Hz |
|
本装置は、規格に準じた水道用各種ダクタイル鋳鉄製異形管に対する耐圧試験を行う装置です。
