YPBシリーズパイプベンダー
➊鋼管、銅、ステンレス、アルミニュウム合金などの各種のパイプのみでなく、異形管、アルミサツシ、型鋼等の曲げが可能です。
➋最大径16B×sch40×1.5DRの冷間曲げが可能とした装置が製作可能です。
➌曲げ仕様、用途に応じ、1軸(曲げ)及び３軸(曲げ、捻り、送り)の機種選択が出来ます。
➍あらゆる曲げ条件に適用した基本制御動作が構築されており、装置の付帯により1DRの曲げが可能です。
➎曲げチューブの伸び率、スプリングバック量を予め設定する事で図面通りの曲げが可能です。
➏曲げ仕様に応じ、サイドブースター又はバックブースター(固定式、キャレツジ追従式)等が構成可能。
➐バックブースター制御は、曲げ角度に応じた多段制御にて曲げ仕様に応じた最適な設定が可能。
➑キャレッジ追従式バックブースターによる歩留まりの改善、リトラクトプレッシャー、リトラクトワイパーダイ等の組合せが可能です。
➒フランジ先付けパイプに於いて、フランジ孔振りの角度設定が出来ます。
❿曲げ仕様に応じ、アジテーション曲げが可能です。
⓫クランプダイ、プレッシャーダイの位置調整の数値化が可能です。
⓬芯金出量の数値化が可能です。
⓭芯金座屈検出装置により、芯金棒の座屈損傷を防ぐことが可能です。
⓮芯金ストロークを長くすることで、曲げ後のワークの取出し容易化が可能です。
⓯芯金の脱着のカップリング方式により容易化です。
⓰曲げ型の固定ナットの締め付けを、割りプレートの組合せで簡素化構造としました。
⓱積載金型の製作にて、段取り替えの簡素化が可能です。
⓲装置により、手元ペンダント又は無線の選択が可能です。
⓳曲げ仕様に応じた、ローディング、アンローディングの設計、製作が可能です。
⓴上位との曲げデータの授受の構築が可能です。
※上記は、各装置に於いて構成可否が有りますので「曲げ仕様」に応じ弊社にて提案させていただきます。
装置主仕様
■YPBシリーズ (基本仕様)
| 項目 (Items) | YPB-＊＊1 | YPB-＊＊2 | YPB-＊＊3 | YPB-＊＊4 | YPB-＊＊6 | YPB-＊＊8 | YPB-＊10 | YPB-＊12 | YPB-＊16 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 最大パイプ径×肉厚 (mm) Max.Pipe Size |
Φ42.7mm×3.5t | Φ76.3mm×4.2t | Φ89.1mm×4.2t | Φ114.3mm×8.6t | Φ165.2mm×11t | Φ216.3mm×12.7t | Φ267.4mm×15.1t | Φ316.5mm×17.4t | Φ406.4mm×21.4t |
|
| 曲げ最大半径 (mm) Max.Pipe Radius |
300mm | 300mm | 400mm | 500mm | 700mm | 800mm | 1.200mm | 1.500mm | 1.800mm |
|
| 芯金有効長 (mm) Max.Mandrel Bar Length |
2.000mm | 2.000mm | 3.000mm | 5.500mm | 5.500mm | 6.000mm | 6.000mm | 6.000mm | 6.000mm |
|
| 最大曲げ角度 Max.Bending Aam Rotation |
200゜ | 200゜ | 200゜ | 200゜ | 200゜ | 200゜ | 200゜ | 200゜ | 200゜ |
|
■YPB-5＊＊シリーズ (基本仕様)
| 項目 (Items) | YPB-501 | YPB-502 | YPB-503 | YPB-504 | YPB-506 | YPB-508 | YPB-510 | YPB-512 | YPB-516 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 速度 | 曲げ 高速(180゜) Bend Arm Hight Rotation |
2.5sec | 6sec | 8sec | 18sec | 27sec | 30sec | 40sec |
160sec |
160sec |
| 曲げ 低速(180゜) Bend Arm Low Rotation |
5.0sec | 12sec | 16sec | 34sec | 54sec | 65sec | 70sec |
|||
| 曲げ 戻り(180゜) Return Speed |
2.5sec | 6sec | 8sec |
16sec | 25sec | 55sec | 50sec | 60sec | 80sec |
|
| 電 動 機 Pump Moter |
3.7Kw × 6P | 5.5Kw × 6P | 7.5Kw × 6P | 11Kw × 6P | 15Kw × 6P | 22Kw × 6P | 30Kw × 6P | 45Kw × 6P | 55Kw × 6P |
|
| 作動油タンク容量 Hydraulic Oil Tank |
100L | 120L | 180L | 200L | 300L | 600L | 800L | 1.000L | 1.200L |
|
| 機械寸法 全長／全幅／全高 Dimensions |
2700／950／9800 | 2800／1000／1050 | 4200／1380／1150 | 7200／1850／1350 | 8500／2100／1500 | 10000／2800／2100 | 10800／3400／2300 | 12500／4400／2500 | 14500／4800／2850 |
|
| オプション Option |
サイドブースター装置 |
|||||||||
バックブースター装置 |
||||||||||
フランジ先付け用パイプ受け |
||||||||||
パイプ引込装置 |
||||||||||
■YPB-7＊＊シリーズ (基本仕様)
| 項目 (Items) | YPB-701 | YPB-702 | YPB-703 | YPB-704 | YPB-706 | YPB-708 | YPB-710 | YPB-712 | YPB-716 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 最大送り量 (mm) Max.Pipe Feed Length |
3.000mm | 3.000mm | 5.150mm | 5.025mm | 4.850mm | 5.250mm | 4.500mm | 4.500mm | 4.500mm |
|
| 速度 | 曲げ回転 Bend Arm Rotation |
3.5sec/180゜ |
3.5sec/180゜ |
4.5sec/180゜ | 高速 7.5sac/180゜ | 高速 12sac/180゜ | 高速 30sac/180゜ | 高速 40sac/180゜ |
85sec/180゜ |
105sec/180゜ |
低速 15sac/180゜ | 低速 20sac/180゜ | 低速 70sac/180゜ | 低速 60sac/180゜ |
|||||||
| 捻り Collet Rotation |
20 rpm | 20 rpm | 7.5 rpm | 4.2 rpm | 8.5 rpm | 2 rpm | 2 rpm | 2 rpm | 2 rpm |
|
| 送り Carriage Travel |
700mm/sec | 700mm/sec | 700mm/sec | 500mm/sec | 450mm/sec | 150mm/sec | 120mm/sec | 120mm/sec | 120mm/sec |
|
| 機械寸法 | 長さ Machine Length |
約5.500mm | 約7.000mm | 約9.000mm | 約9.500mm | 約10.600mm | 約12.400mm | 約15.500mm | 約16.800mm | 約17.500mm |
| 幅 Machine Width |
約1.500mm | 約1.430mm | 約2.000mm | 約2.250mm | 約2.850mm | 約3.500mm | 約5.200mm | 約6.000mm | 約6.800mm |
|
| 高さ Machine Height |
約1.400mm | 約1.800mm | 約1.600mm | 約2.200mm | 約2.500mm | 約2.800mm | 約3.200mm | 約4.000mm | 約4.700mm |
|
| 重量 Net Weight (approx.) |
約3.000Kg | 約5.500Kg | 約9.500Kg | 約16.000Kg | 約20.000Kg | 約26.000Kg | 約90.000Kg | 約150.000Kg | 約200.000Kg |
|
| チャック形式 Chuck Type |
コレットチャック | コレットチャック |
スクロールチャック |
|||||||
スクロールチャック |
||||||||||
| クランプ調整電動化 | オプション |
標準 |
||||||||
| プレッシャー調整電動化 | オプション |
標準 |
||||||||
| バックブースト装置 | オプション |
標準 (キャレッジ追従式 多段制御) |
||||||||
| オプション Option |
キャレッジ追従式バックブースター | (Carriage following back booster) |
||||||||
| クランプ／プレッシャー 位置調整電動化 | (Electrication of clamp & pressure die position adjustment) |
|||||||||
| チャック横移動数値化 | (Numerical conversion of traverse for bending radius.) |
|||||||||
| 芯金横移動数値化 | (Numerical conversion of traverse for bending radius.) |
|||||||||
| 芯金出量数値化 | (Auto mandrel dvice) |
|||||||||
| 芯金座屈検出 | (Mandrel protect buckling device protect) |
|||||||||
| フランジ穴検出 | (Automatic flange hole detector) |
|||||||||
| ロデイング&アンローディング | (Loading & Unloading ) |
|||||||||

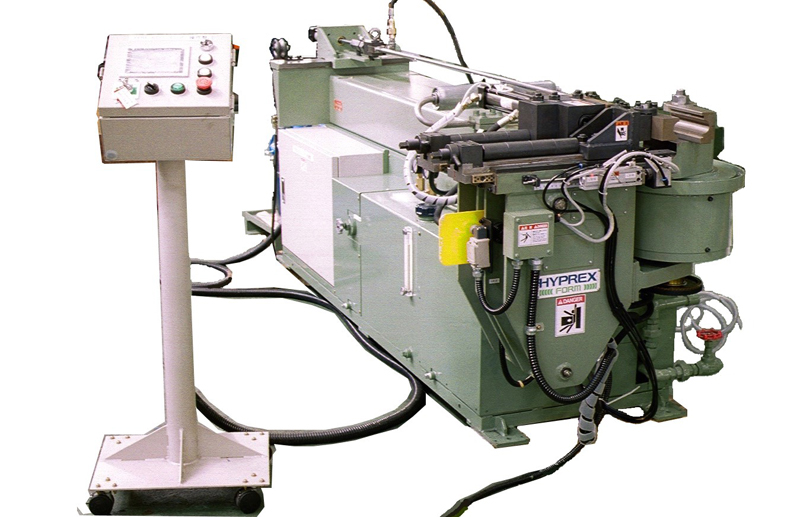

YPB-502左曲げ

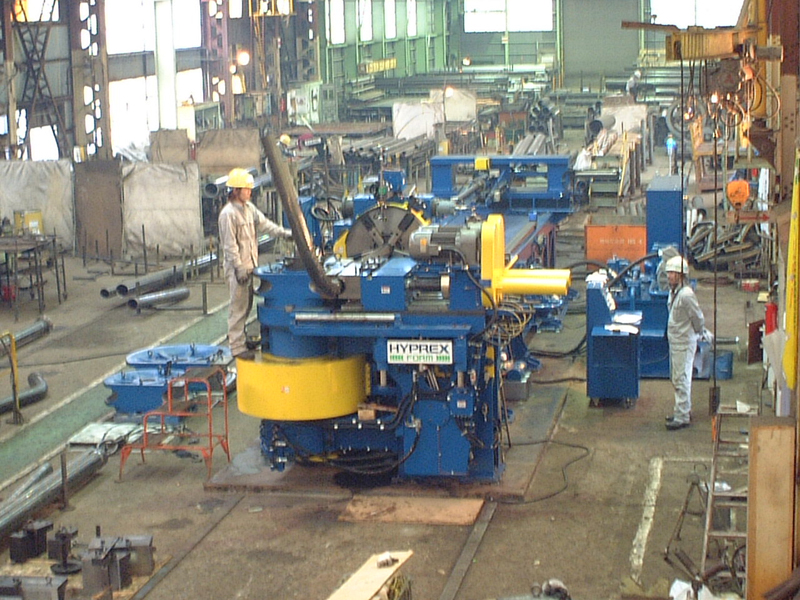

YPB-704F
YPB-708F
本シリーズは、1957年納入以来、多業種に様々な要望に対応する装置を設計・製作し納入してまいりましたベンダーで、「あらゆる曲げ条件に適用する基本制御動作及び業種・用途別に適応する動作が予め確立されています。
また、装置構成は基本装置に対し「曲げ仕様」に対応すべく、サイドブースター装置、バックブースター装置、フランジ孔検出装置、クランプ、プレッシャーダイ位置調整の数値化、芯金出量の数値化、芯金座屈検出装置、ローディング、アンローディング装置等の装置をカスタマイズで構成可能としたシリーズです。
