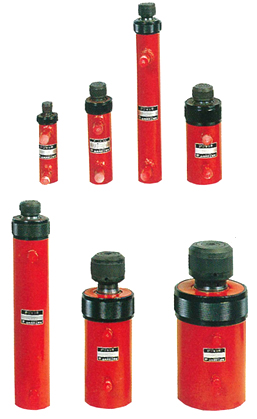

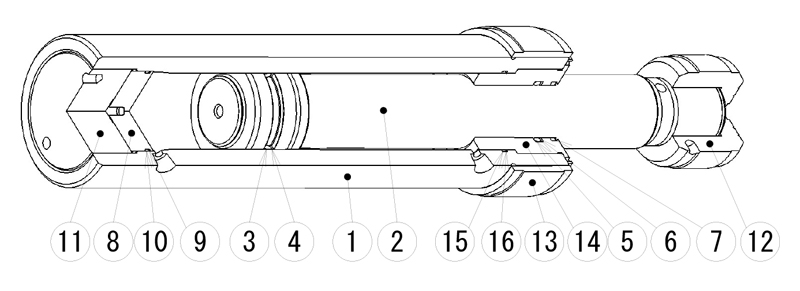

HYPREX

●耐圧98.0MPa (1,000Kgf/cm²)
●リターン(引き戻し)を、油圧によって行います。
●ポートは上下に各1ヶ所あり、ポンプから送られてくる油とジャッキからタンクに戻る油は別のホース内を通過します。

注意　偏荷重はかけないようにしてください。

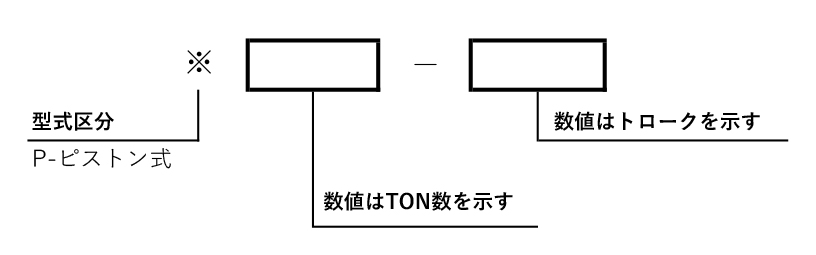

型　番		P5-85	P10-85	P10-170	P20-170	P20-300	P30-170	P50-150	P50-300	P50-500	P100-150	P100-300
作動		押し　と　引き
力量　TON　(引TON)		5 (2.2)	10 (3)		20 (9)		30 (10)	50 (26)			100 (5)

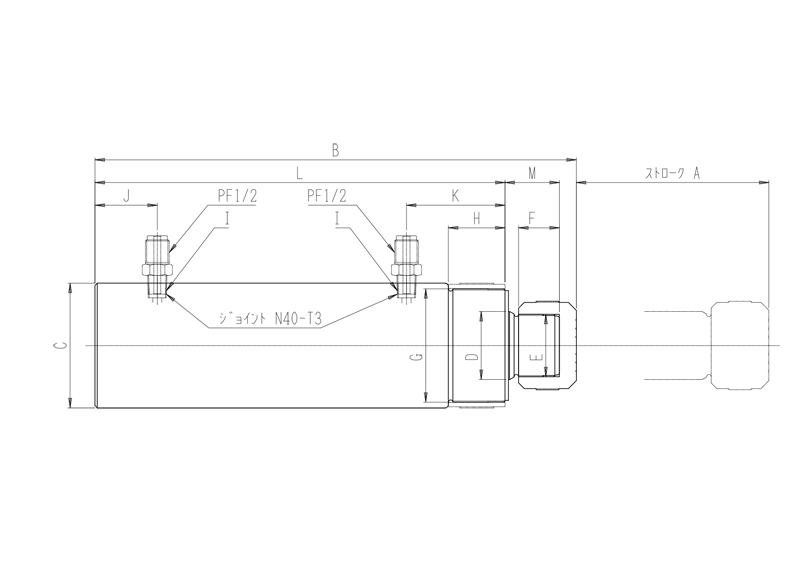

ストローク(A) mm		85		170		300	170	150	300	500	150	300
使用圧力	Mpa	68.6					66.6	68.6
使用圧力	Kgf/cm²	700					680	700
リターン装置		オイルリターン
最小全長 (B) mm		223	253	350	392	522	425	475	635	885	530	690
シリンダー外径 (C) mm		53	65		95		110	135			195
シリンダー内径 mm		30	42		60		75	95			135
プランジャー径 (D) mm		22	35		45		60	65			95
シリンダー面積cm²		7	13.9		28.3		44.1	70.9			143.1
プランジャーヘッドネジ径(E)		M18×1.5	M32×1.5		M42×2		M55×2	M60×2			M90×2
同上ネジ長さ (F) mm		17	22				36	65			80
シリンダー外径ネジ径 (G) mm		M50×1.5	M65×2		M90×2		M100×2	M135×3			M190×3
同上ネジ長さ (H) mm		20	30		50			65			80
ポートネジ径 (I)		PT3/8						PT1/2
ポート座の高さ (J・K) mm		38・38	47・48	47・60	50・82	59・82	59・87	75・85	75・90	75・145	90・100	90・110
L mm		190	210	307	347	477	362	365	525	775	405	565
M mm		27	33		33		48	90			100
油容量　CC		押し60・引27.1	押し119・引36.4	押し237・引91	押し484・引222	押し860・引381	押し780・引285	押し1070・引570	押し2140・引1140	押し3545・引1621	押し2150・引970	押し4300・引940
重量　Kg		3	8	11	18	26	26	42	57	83	100	128

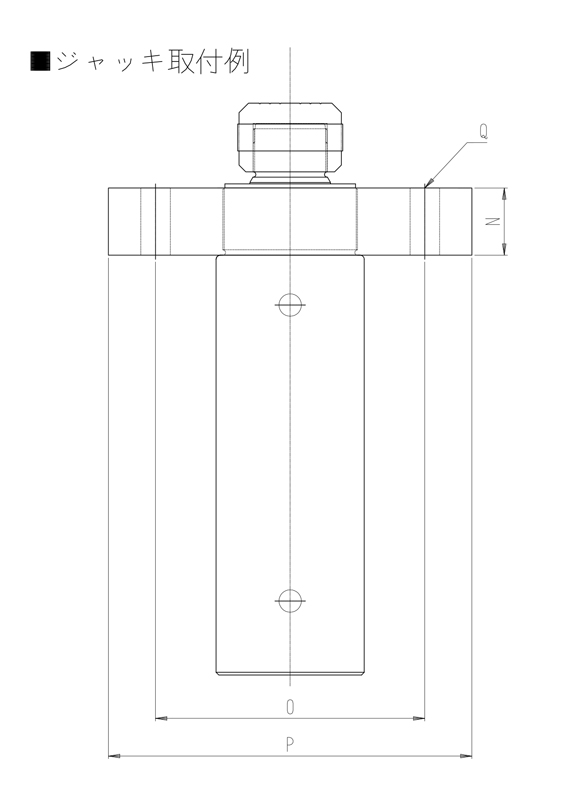

ジャッキ取付座の高さ (N) mm		22	32		52		52	52			80
同上取付ピッチ (O) mm		75	90		130		140	180			250
同上外径　(P) mm		100	120		170		180	230			310
同上ボルト穴径 (Q) mm		4-M10	4-M12		4-M16		6-M16	6-M24			6-M30
