水圧ジェット
塗装剥離装置
![](images/paint_peeling/main.jpg)
名称 | 項目 | 仕様 |
---|---|---|
ワーク | 種類 |
丸棒、角棒、スクリュー等 |
表面塗装 |
各種塗装、樹脂等 |
|
ハイドロジェットパック | 型式 |
H.J.P |
モーター |
7.5KW ~ 150KW |
|
増圧機 |
150Mpa (Max.196Mpa) |
|
供給水 |
水道水、又は工業用水(清浄なこと) 水圧0.196Mpa以上 |
|
回 転 ノ ズ ル 部 | ノズル径 |
Φ0.15 mm ~ Φ.3mm |
回転数 |
150 rpm |
|
モーター |
0.75 KW |
|
ノ ズ ル 移 動 | 移動方式 |
ボールネジ式 |
移動速度 |
MAX.500 mm/sec 可変 |
|
移動モーター |
0.4 KW |
|
ワ ー ク 回 転 | 回転速度 |
MAX.1000 rpm 可変 |
モーター |
0.2 KW |
|
電源 | 動力電源 |
200V/60 Hz |
制御電源 |
200V/60 Hz |
概 要
本装置は、各種表面塗装を回転式高圧水噴射ノズルにより連続的に剥離洗浄する半自動装置です。
構成は、高水圧発生用ハイドロハジェットパック及び洗浄機本体より構成されています。

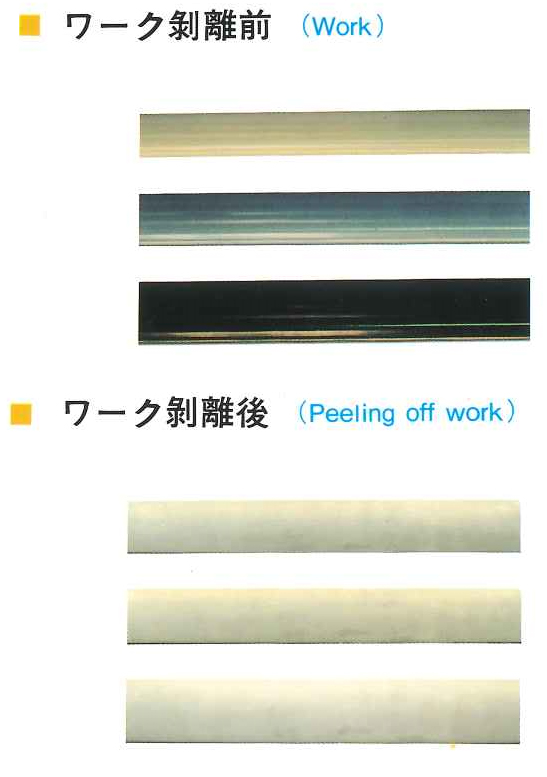

手作業により、ワークを所定一にセットし、押し釦操作にてノズルの回転、噴射、移動、ワーク回転を行い表面塗装の剥離し、ワークを取り出します。
