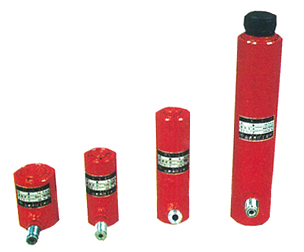

イージージャッキ
イージジャッキ 【ラム式】 R5・R10・R20
| 型 番 | R5-50 | R10-35 | R10-170 | R20-170 | |
|---|---|---|---|---|---|
| 作動 |
押し |
||||
| 力量 TON (引TON) |
5 |
10 |
20 |
||
| ストローク(A) mm |
50 |
35 |
170 |
170 |
|
| 使用圧力 | Mpa | 68.6 |
64.7 |
58.8 |
|
| Kgf/cm2 | 700 |
660 |
600 |
||
| リターン装置 |
スプリングターン |
||||
| 最小全長 (B) mm |
105 |
100329 |
350 |
356 |
|
| シリンダー外径 (C) mm | 50 |
65 |
95 |
||
| シリンダー内径 mm |
30 |
44 |
65 |
||
| プランジャー径 (D) mm |
22 |
38 |
57 |
||
| シリンダー面積cm2 |
7.0 |
15.2 |
33.2 |
||
| プランジャーヘッド径(E) |
ー |
34 |
95 |
||
| プランジャーヘッド長さ(F) |
ー |
17.5 |
5 |
||
| ポートネジ径 (I) |
PT3/8 |
||||
| ポート座の高さ (J) mm |
20 |
20 |
51 |
58 |
|
| K mm |
104 |
98 |
297 |
313 |
|
| L mm |
1 |
2 |
23 |
33 |
|
| 油容量 CC |
35 |
53.2 |
258 |
564 |
|
| 重量 Kg |
1.4 |
2.5 |
7.5 |
17 |
|

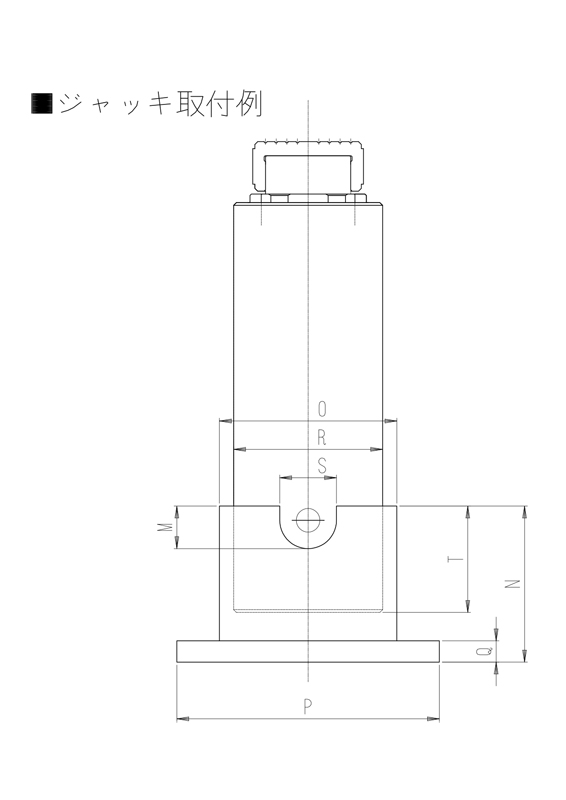

| ポート切り欠き長さ(M)mm |
25 |
30 |
100 |
110 |
|
| 座の高さ (N)mm |
45 |
50 |
120 |
135 |
|
| ジャッキ嵌め込み外径(O)mm |
70 |
90 |
90 |
120 |
|
| 座の外径 (P)mm |
105 |
135 |
135 |
165 |
|
| 座の厚さ (Q)mm |
11 |
16 |
|||
| ジャッキ嵌め込み内径(R)mm |
51 |
66 |
66 |
96 |
|
| ポート切り欠き幅(S)mm |
30 |
||||
| ジャッキ嵌め込み高さ(T)mm |
25 |
30 |
100 |
110 |
|
| 寸法記号 |
イ |
ロ |
|||
●耐圧98.0MPa (1,000Kgf/cm2)
●リターン(引き戻し)を、スプリングまたは荷重によって行う。
●ポートが下方に1ヶ所しかなく、ポンプからホースを通じて送られてきた油は同じホースを通ってポンプ内のタンク内に戻ります。
注意 1．偏荷重はかけないようにしてください。
2．下向きまたは横向けで治具を付けた場合ラムが戻らない場合が有ります。

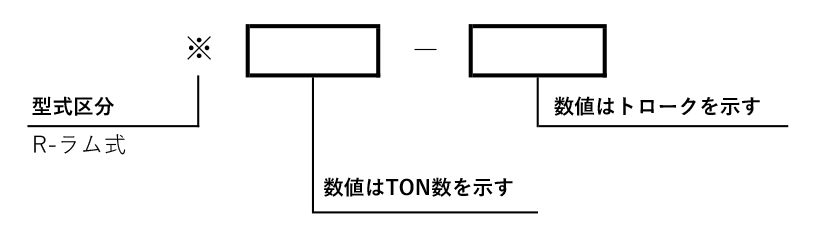

型式の表示

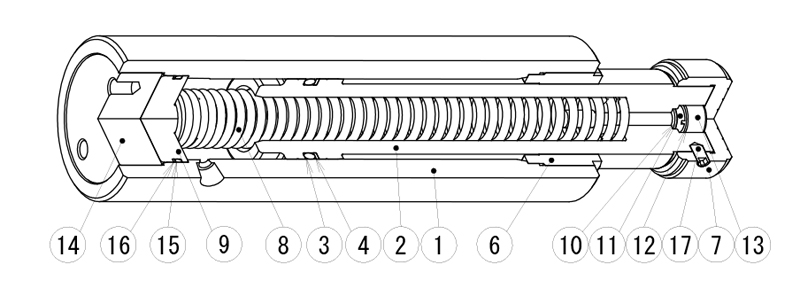

ラム式ジャッキ断面図
各部名称
シリンダー
平丸パッキング
ラム
アジャストボールト
Oリング
スラストリング
バックアップリング
ブラグネジ
Oリング
底部プラグネジ
ストッパーリング
Oリング
ラムヘッド
バックアップリング
スプリング
六角穴付ホーローセットボルト
9
プラグ

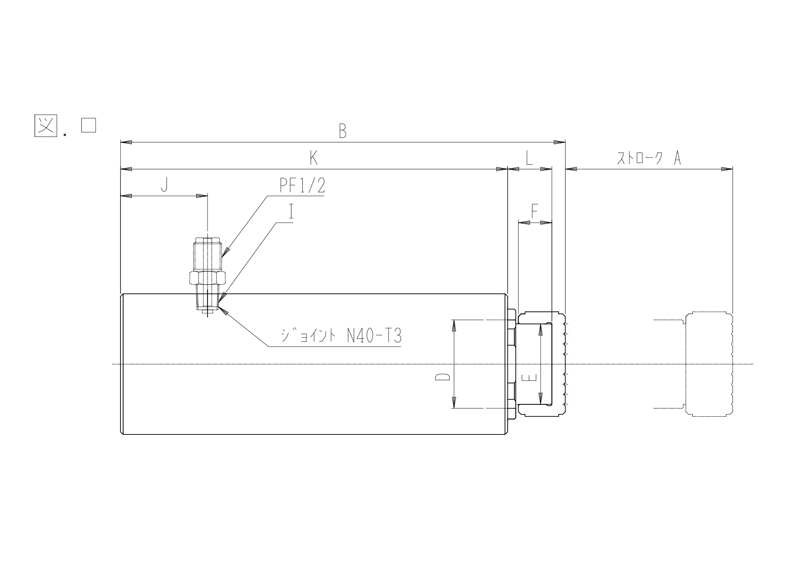

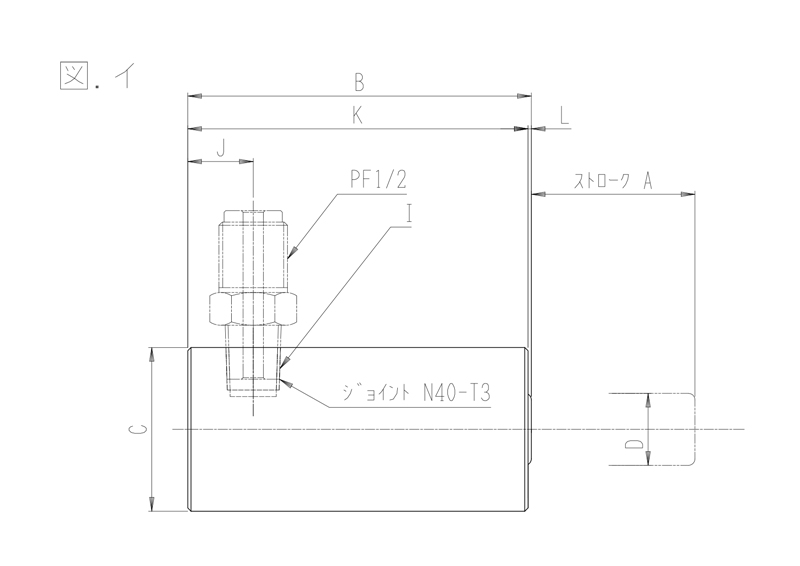

外形寸法図
