Hydrostatic Valve High precision Tester (2-stations type)
本装置は、流体制御機器の耐圧試験を行う装置です。
試験ステーションは2列あり、各々別動作でのワークセット、試験を実施することが可能です。
Hydraulicユニットにおいては、サーボポンプの採用により、省エネ(必要時のみ稼動)・低騒音・高精度・コンパクト化を実現したユニットになっております。
水圧制御に関しましては、バランス制御を行っておりますので、バルブに無理な負荷を与えずに耐圧試験を実施できます。
試験ステーションは2列あり、各々別動作でのワークセット、試験を実施することが可能です。
Hydraulicユニットにおいては、サーボポンプの採用により、省エネ(必要時のみ稼動)・低騒音・高精度・コンパクト化を実現したユニットになっております。
水圧制御に関しましては、バランス制御を行っておりますので、バルブに無理な負荷を与えずに耐圧試験を実施できます。

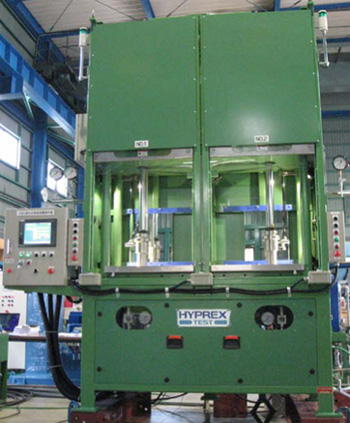

装置全体
高圧水発生部
サーボポンプ部
ワーク仕様
装置本体仕様

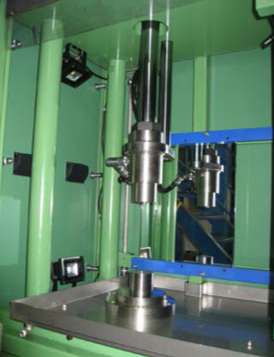

水圧試験部
安全装置
- ①残圧監視システム
- テスト終了後に、ワーク内に残圧があれば、次工程の作動を中止します。
- ②両手押釦スイッチ
- ワーク締付け時及び、ワーク解除時の初動作を両手押釦スイッチとします。
- ③Hydraulic回路異常圧監視システム
- シール力側の圧力ヘッドにより、常にHydraulic回路圧力を監視します。
- ④テスト圧力昇圧監視システム
- テスト圧力の上限値を設定する事により、異常圧力が発生した場合減圧回路が作動することによりワークの保護をします。
- ⑤自動開閉扉
- テスト中の水飛散防止用として自動開閉扉を設置しています。
