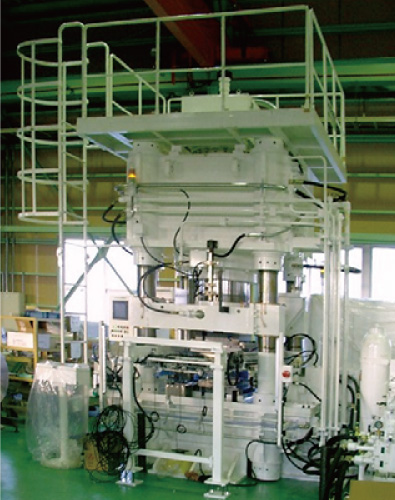

Model HFPP-700-80
本装置は、自動車のエバポレーター用ヘダ管にチューブ差込み用スリット穴を加工する際、ヘダ管が必要以上に潰れ無いようヘダ管内に内圧を封じ込め、ピアシングにて加工を行う専用装置です。

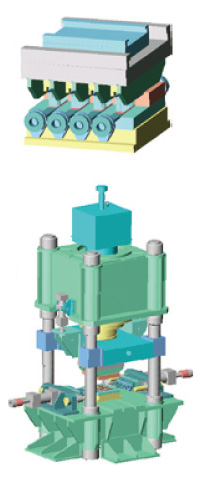

本装置は、7000 KNの型締力を持つ4本柱サイドシリンダー方式プレスで、上金型に発生する反力を受け、素材を両端より同期シリンダーを介して、シールポンチで押えて内圧を保持します。7000 KNプレス装置を基軸に、ピアシング装置、軸シール装置、高圧水を発生させる圧力水供給装置、Hydraulicユニット及び電気系制御装置より構成されます。
本装置は、7000 KNの型締力を持つ4本柱サイドシリンダー方式プレスで、上金型に発生する反力を受け、素材を両端より同期シリンダーを介して、シールポンチで押えて内圧を保持します。7000 KNプレス装置を基軸に、ピアシング装置、軸シール装置、高圧水を発生させる圧力水供給装置、Hydraulicユニット及び電気系制御装置より構成されます。
