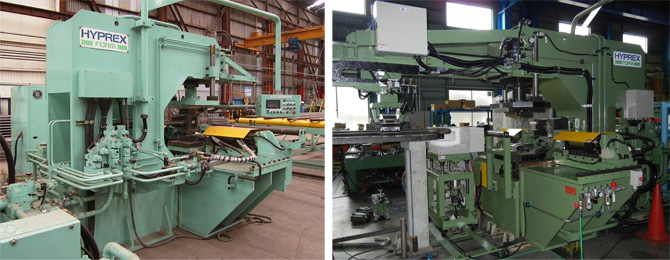

Squeezing and Sizing Prss

OUTLINES

本装置は前ラインでステッキ形状に曲げ加工されたボイラーチューブのU字曲げ部をサイジング加工する装置です。

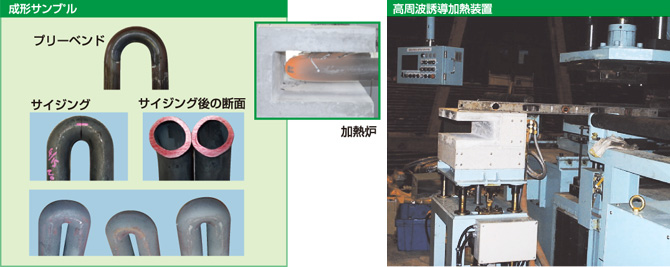

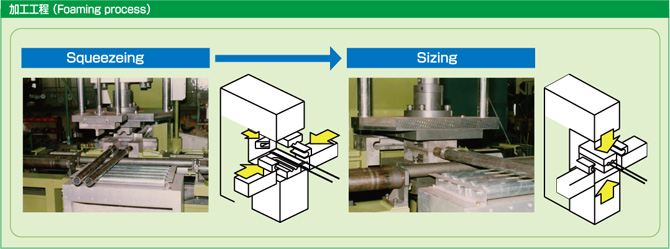

U字曲げ部を高周波加熱装置によって加熱した後、本機の規定位置に送り込み、横押しプレス加工で所定ピッチ(曲げ半径)に成型します。 次に楕円化を改善する為に下金型が上昇し、下金型にワークがセットされると直ぐに上金型が下降し、サイジング加工を行います。

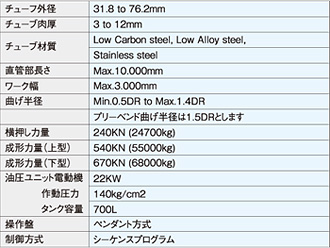

Squeezing and Sizing Prss本体主仕様

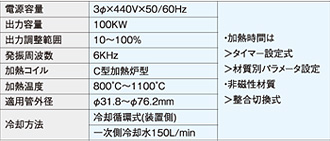

高周波誘導加熱仕様


ガスバーナー加熱仕様
