HFP100-1500型

本機は、円筒状のＳＵＳ鋼管を液圧バルジ成形で、特殊な突起を付けＳＦ６ガス高圧開閉器のボディを製作するものです。
装置構成は、液圧バルジ成形機本体、低圧送水装置、超高圧発生装置、Hydraulic発生装置、金型段取替え装置、電気制御盤、操作盤より構成されます。
金型は、テーパーリング方式により開閉します。

従来は、FC材やプレス加工法で生産されていたケース外枠を、水圧成形で製品化出来る事が最大の特徴です。

YBF1500-S型

SF6气体开关器

成型样品


装置仕様

加工方法

円筒状ステンレス鋼管を金型に入れて管中に高い水圧と軸圧縮力を加えて膨らませ外径形状に沿って変形させる成形加工。

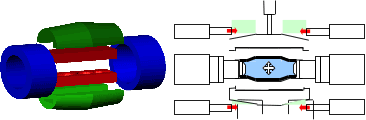

装置構造

メカロック方式（リングロック方式）採用！
　〇金型押さえシリンダーが不用
　〇プレスが小型化する
　〇コストが安く専用機的に使用
　〇高圧ハイドロに有利
　〇比較的直線の製品の形状に適している



　〇成形圧力　　　300Ｍｐａ
　〇軸押力量　　　15000ＫＮ
　〇肉厚比 ｔ/Ｄ　 0.01

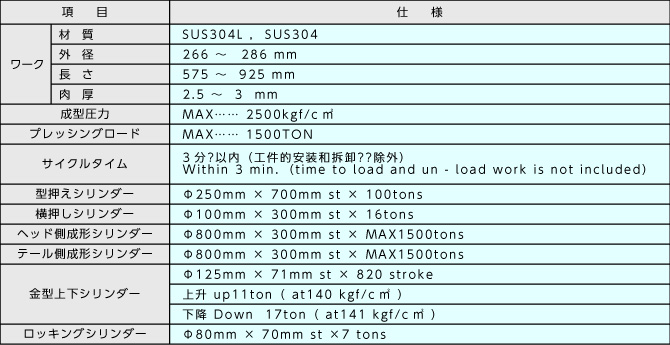

主仕様

管材質
 ＳＵＳ３０４
管外径
 φ２６６～２８６ｍｍ
管全長
 ５７５～９２５ｍｍ
管肉厚
 ２．５～３ｍｍ
成形圧力
 最大　　２５０　ＭＰａ
プレッシングロード
 最大１５０００　ｋＮ　（１５００　ＴＯＮ）

型押えシリンダ力量
 １０００ｋＮ　（　１００　ＴＯＮ）　台数４台
横押しシリンダ力量
 １６０ｋＮ　（　　１６　ＴＯＮ）　台数４台
ヘッド側成形シリンダ力量
 最大１５０００ｋＮ　（１５００　ＴＯＮ）
テール側成形シリンダ力量
 最大１５０００ｋＮ　（１５００　ＴＯＮ）
金型上下シリンダ力量
 上昇１１０ｋＮ　（　　１１　ＴＯＮ）
下降１７０ｋＮ　（　１７　ＴＯＮ）
ロッキングシリンダ力量
 ７０ｋＮ　（　　７　ＴＯＮ）

装置仕様

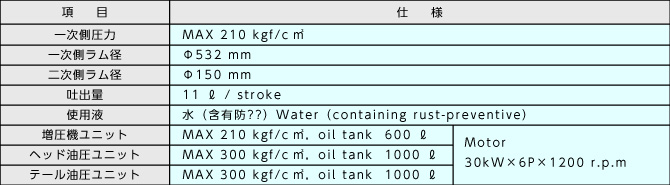

高压発生装置
