Model HRL-1200-200

本装置は、自動車、単車のフレームや排気系の各種、構成部品を管材料より所定の形状、寸法にハイドロHydroforming加工する装置です。
又、本装置は『 直線に近い形状加工用 』として専用機械化したハイドロHydroforming機です。


装置の特徴

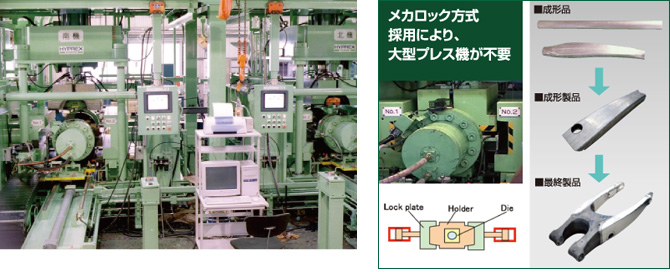

①高圧成型の型締めをメカロック方式、プリフォームをプレスで行う複合装置として、装置全体の小型化を計り、動力の削減と低コスト化を計っています。

②下部金型スライド方式で、材料投入、取出しが容易で、作業性に優れています。

③同一装置を左右に2台並べる事で、1人のオペレーターが中央に立ち、右左の金型へのワーク投入・取出しが簡単に出来る  "円内作業中央集中方式」で作業効率化を考慮されています。

④装置全体の設置面積を少なくする為に、装置機上にガングウエイを設置し、Hydraulicユニット、水タンク、制御盤、等を搭載しています。
又、装置正面にクレーンが設置されてお り金型交換、メンテナンス、等容易になりました。




装置仕様

主仕様
