Model HFP5000-300

Model HPFP300-5

本装置は、自動車フレーム部品等の各種構成部品を管材より所定の形状・寸法にHydroforming工法を用いて加工する装置です。
装置は、プリーベンド加工のドローベンディング装置及び潰し加工のプリーフォーム加工機、製品成形を行なうHydroformingより構成されてます。

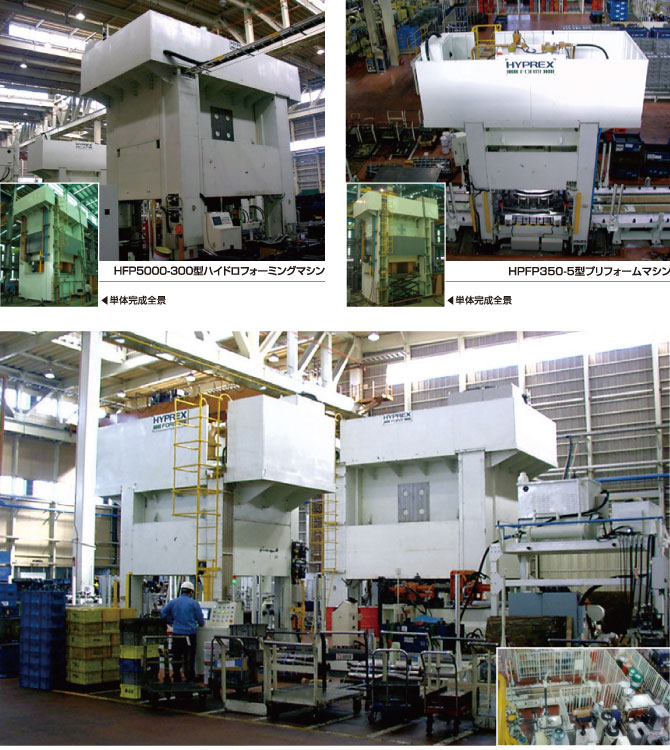

・ハイドロフォ-ム機は、50000KNの型締力を持つ、サイドフレーム方式の液圧プレスで素材を両端より圧縮する軸押しシリンダー、Hydroforming加工に必要な高圧水供給装置、Hydraulic装置、金型交換台車及び電気系制御装置より構成されています。

装置の特徴

①CNC制御により、軸押し力・成形内圧・型押し位置の複数同時制御

②成形内圧、軸押し位置、型締め位置の成形データが100パーツ記憶出来、品質管理の向上が計れます。

③成形内圧・軸押し位置・型締位置等の設定値に対する実行値が400ステップ0.1秒毎にスキャニングしてグラフィック表示します。

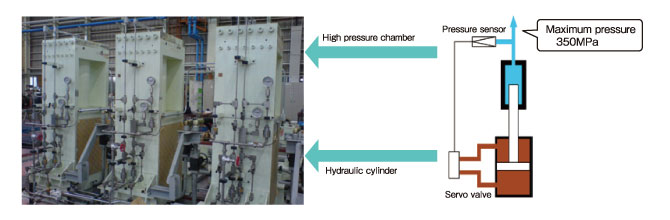

④高圧水発生装置は、高応答性を重視した単動式大容量増圧機と、Hydraulicサーボ弁によるクローズドループ制御の採用。

⑤各動作ブロックのタクト記録が出来、サイクルタイムの検証、短縮、異常動作の監視が行なえます。

⑥カウンターパット、ピアシング機能を備えた回路構成

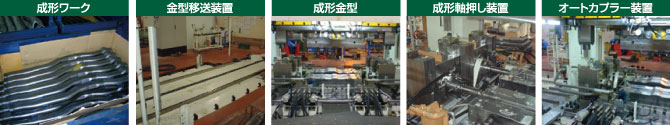

⑦ムービングボルスター採用により金型の交換が容易です。

⑧金型引出し装置の採用により金型交換が容易です。

⑨オートカプラー機能採用により、金型交換時のHydraulicゴムホース等の脱着が容易です。

⑩シールポンチの軸押しシリンダーの接続が落し込み構造(特許)により、ボルト止が不要となり短時間での交換が可能です。

⑪シールポンチがフローティング構造(特許)の為、芯出しが容易に行なえ成形金型を傷める事が有りません。




・プリフォーム機は、ハイドHydroforming加工をするに当たり素材を成形金型に挿入する為の形状に成形加工機です。上方向・横方向よりのプレス力発生シリンダーを備えたプレス本体と5軸作動用Hydraulic装置、ムービングボルスター、金型移送装置、電気系制御装置より構成されています。

装置仕様

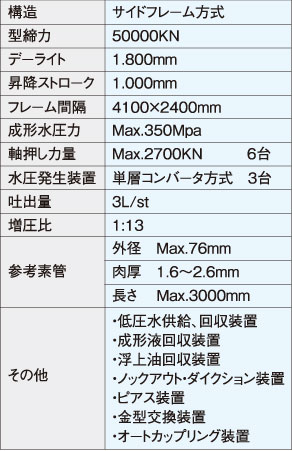

Model HFP5000-300 主仕様

HPFP350-5型 主仕様

増圧機
